Model 272 PBM THX

Atlantic Technology

®

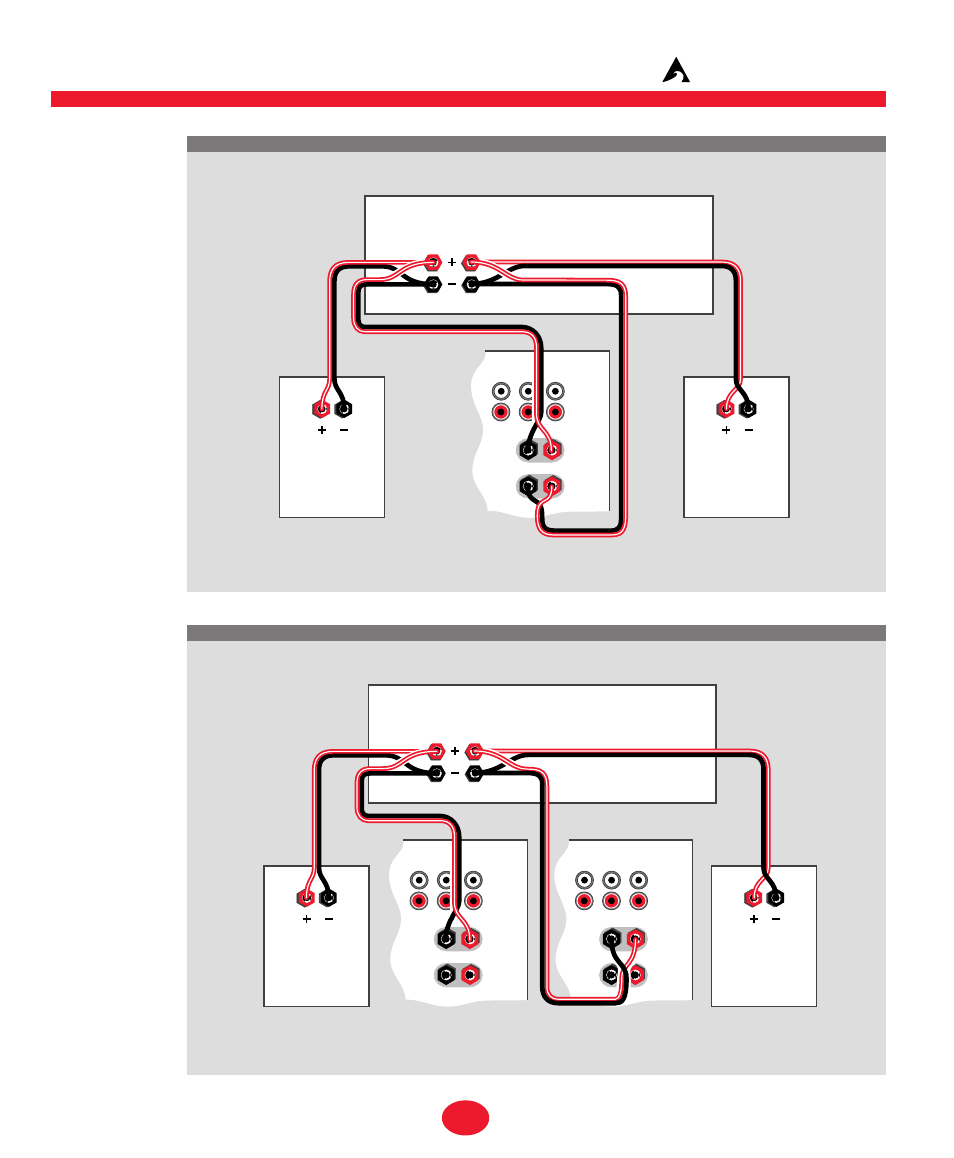

Example 5:
Speaker Out/
High Level In for
1 Subwoofer

This is the
recommended
method for
connecting the
272 PBM THX to
a discrete 5.1
channel. Please
the Note on
page 3.

Left

Right

Main Speakers

Sub Woofer

Left Front Speaker

Right Front Speaker

Receiver/Amplifier

L/MONO

L/MONO

RIGHT

RIGHT

HI LEVEL

INPUT

LOW LEVEL

HI PASS

THRU

OUT

IN

Example 6:
Speaker Out/
High Level In for
2 Subwoofers

This is the recom-
mended method
for connecting the
272 PBM THX to
a discrete 5.1
channel receiver
or amplifier.
Please see the
Important Note
on page 3. You
can also use the
speaker level
THRU outputs.
Note that the
L/MONO High
Level input is used
on both left and
right subwoofers.

Left

Right

Main Speakers

Left Sub Woofer

Right Sub Woofer

Left Front Speaker

Right Front Speaker

Receiver/Amplifier

L/MONO

L/MONO

RIGHT

RIGHT

HI LEVEL

INPUT

LOW LEVEL

HI PASS

THRU

OUT

IN

L/MONO

L/MONO

RIGHT

RIGHT

HI LEVEL

INPUT

LOW LEVEL

HI PASS

THRU

OUT

IN
