Page 20 AXIS 207/207W/207MW Guide d’installation

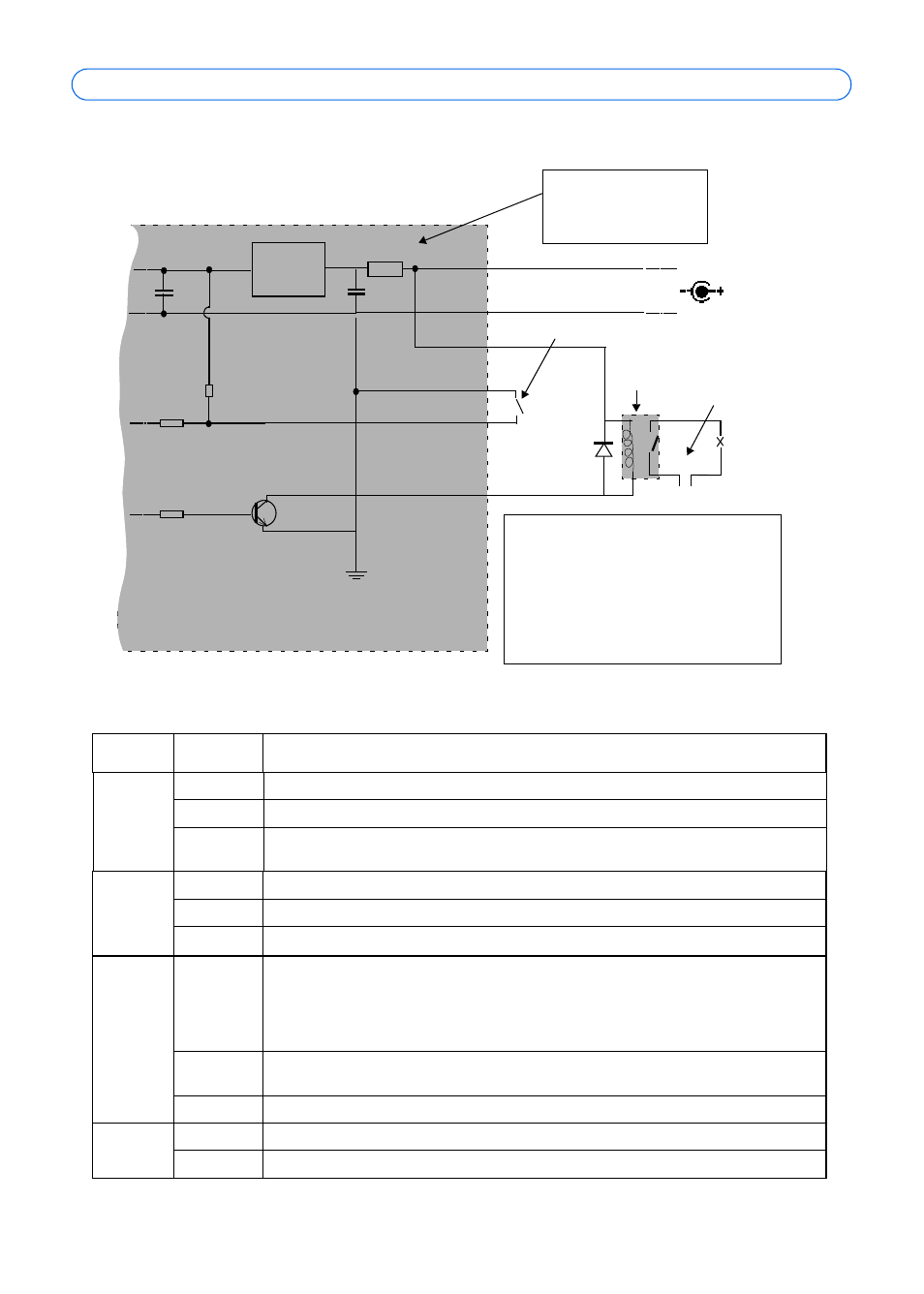

Diagramme de connexion
Témoins DEL
DEL Couleur Indication
Module Éteint Mode avec fil.
Vert Continu en cas de connexion à un réseau sans fil. Clignote en cas d'activité réseau.
Rouge Continu en l'absence de connexion à un réseau sans fil. Clignote lors de la recherche de réseaux
sans fil.
Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité réseau.
Orange Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité réseau.
Éteint Pas de connexion à un réseau avec fil ou AXIS 207MW/AXIS 207W en mode sans fil.
État Vert Vert continu en cas de fonctionnement normal.
Remarque : Le voyant d'état peut être configuré pour être éteint au cours du fonctionnement
normal, ou pour clignoter uniquement lors des accès à la caméra. Pour ce faire, cliquez sur
Setup > System Options > LED settings (Configuration > Options système > Paramètres DEL).
Reportez-vous à l'aide en ligne pour plus d'informations.
Orange En continu pendant le démarrage, la réinitialisation des valeurs d'usine ou la restauration des
paramètres.
Rouge Clignote lentement en cas d'échec de la mise à niveau.
Alimen-
tation
Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau du microprogramme.
o
z
z
o
o
o
o o
Caméra
3,3 V
Alimentation (reportez
-vous au tableau précédent)
par exemple, un bouton de commande
Dispositif
z
4
o
3
o
Alimen
-tation
linéaire
o
1
o
o
Relais GND
+
2
Fusible
IMPORTANT!
Ce diagramme s'applique aux caméras
AXIS 207W et AXIS 207MW.
La caméra AXIS 207 présente une
alimentation et un brochage différents
(reportez-vous au tableau précédent).
2
1
z
Fusible :
AXIS 207 : 500 mA
AXIS 207W/MW : 1 A
