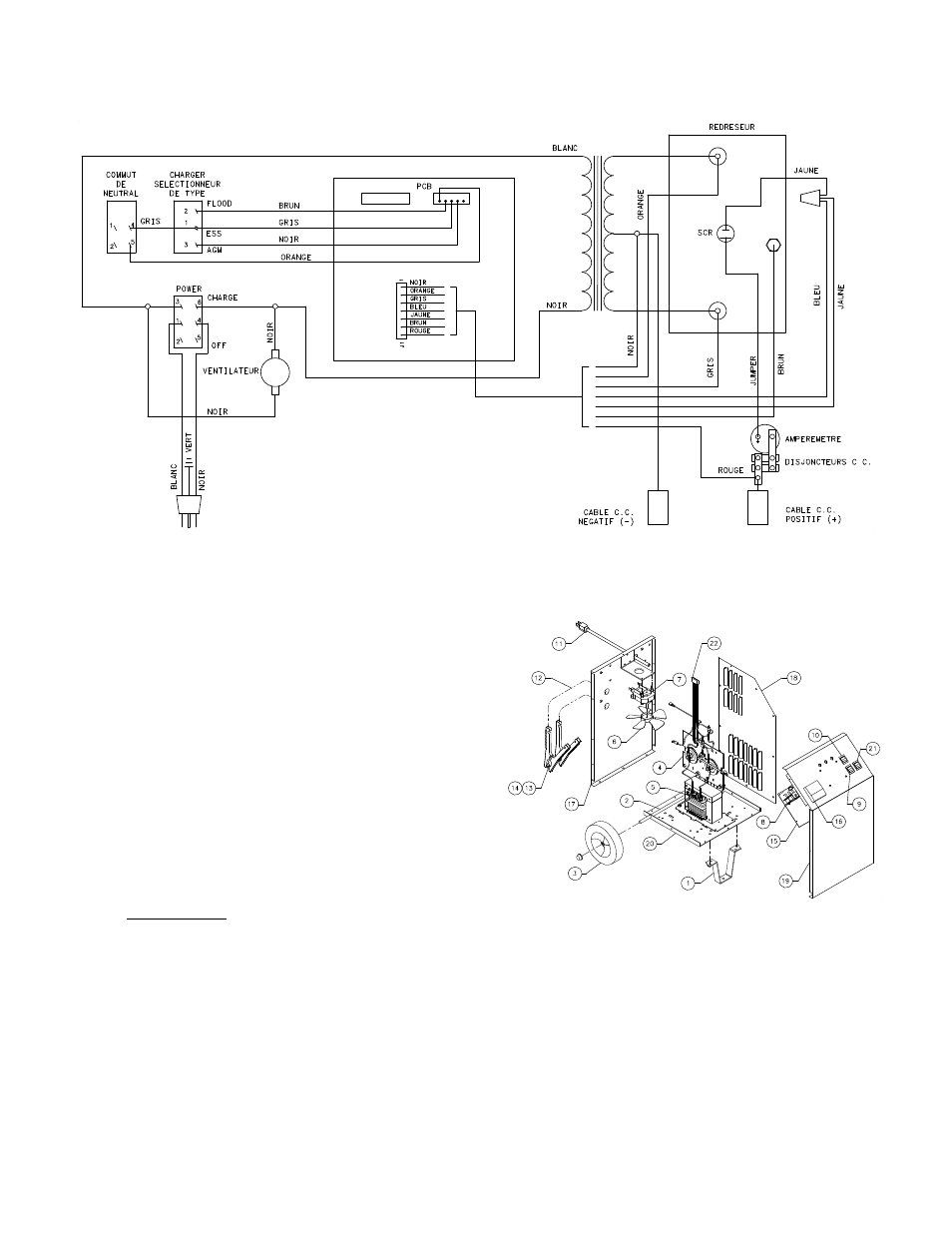

SCHÉMA DE CÂBLAGE
LISTE DES PIÈCES DE RECHANGE
Pièces
Description Num.
de
Pièce
1 Pied
avant............................................................................605671
2
Axe avec écrous ..................................................................610052
3
Roue avec écrous (2) ..........................................................611157
4 Redresseur ..........................................................................611193
5 Transformateur ....................................................................611168
8
6
Pale de ventilateur ...............................................................610189
7
Moteur de ventilateur avec lame de ventilateur ...................610190
8
Disjoncteur c.c. (2)...............................................................610987
9 Interrupteur
momentané ......................................................610263
10 Interrupteur ON-OFF-ON .....................................................611167
11
Cordon d'alimentation c.a. ...................................................610696
12
Câble du courant alternatif...................................................610820
13
Pinces (1 paire avec mâchoires) .............................................6199
14
Jeu de mâchoires (répare 1 pince) ......................................610970
15
Control Carte de circuit ........................................................611155
16 Ampèremètre .......................................................................610346
17 Panneau
arrière ...................................................................610977
18 Panneau
droit ......................................................................611032
19 Panneau
avant.....................................................................611221
20 Panneau
inférieur ................................................................610054
21 Interrupteur ..........................................................................610291
22 Harnais
...............................................................................611278
Pièces non visible
Panneau latéral, cote gauche ..............................................611031
Panneau supérieur ..............................................................611011
Poignée................................................................................605213
Barre de bride ......................................................................610517
INSTRUCTIONS D'ENTRETIEN
Les pinces, les rallonges ou les câbles usés doivent être remplacés. Des pièces usées peuvent causer une mauvaise connexion et par là même
poser un danger pour l'utilisateur. Voir la liste des pièces de rechange pour les numéros de pièce. Tout entretien ou toute réparation de l'appareil
nécessitent le démontage du boîtier doit être effectué par un technicien qualifié.
