Istruzioni per il montaggio
Montaggio a parete con staffa dritta
La parete sulla quale andrà montata la custodia deve essere in grado di sopportare un peso di
circa 6 kg.

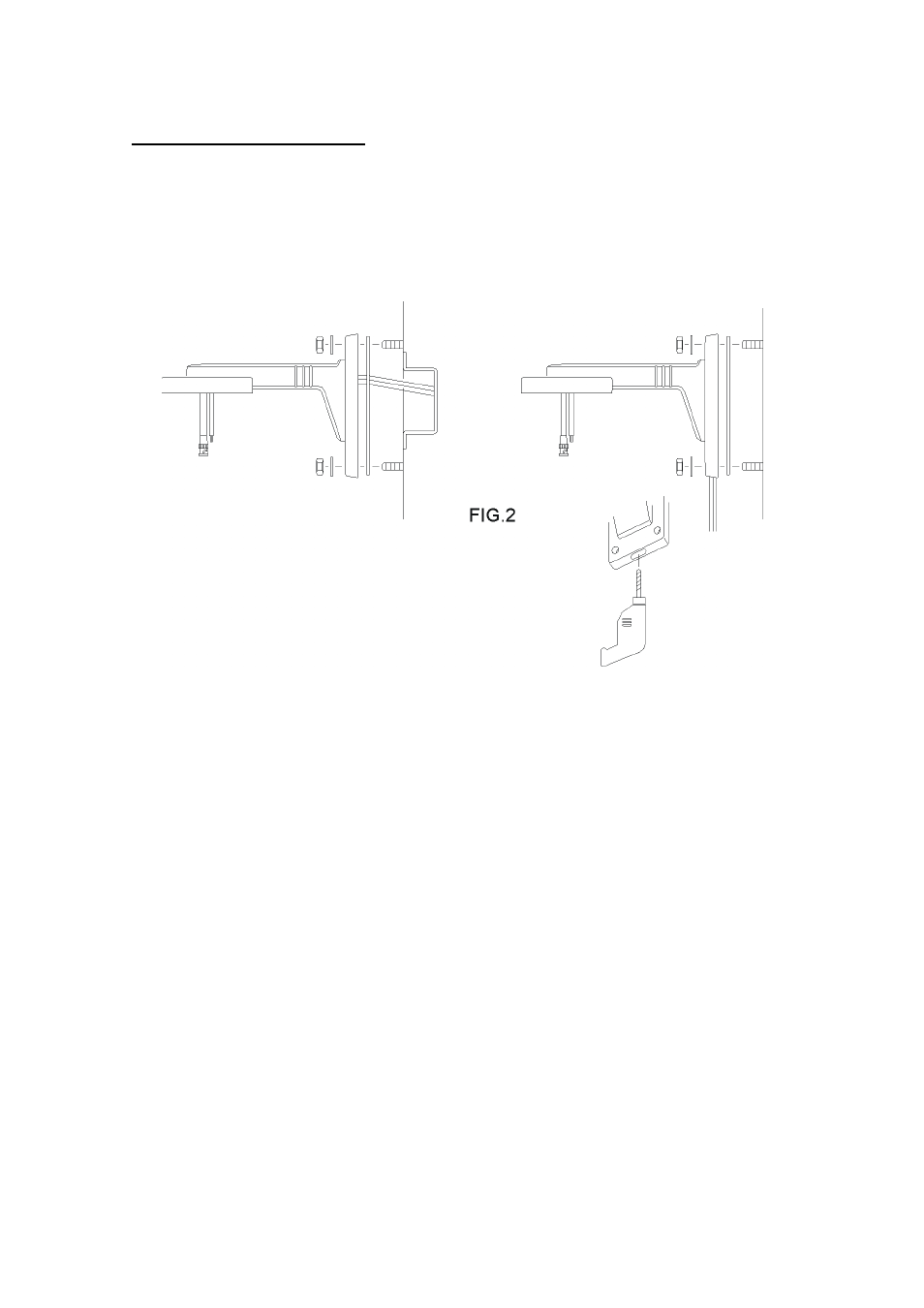

Montaggio con cavi installati sotto traccia Montaggio con cavi installati in superficie
1. Segnare i fori con un pennarello. Le distanze tra i fori possono essere dedotte dalle
dimensioni riportate alla fine delle presenti istruzioni. Fare attenzione all'allineamento
orizzontale preciso dei fori.
2. Utilizzare una punta dal diametro sufficiente. Inserire tasselli idonei. Tenere presente,
che i tasselli e le viti devono sopportare un carico di circa 6 kg.
3. Con l'aiuto delle fascette serracavo fornite in dotazione (insieme alla telecamera) unire i
singoli cavi.
4. Nel caso di un montaggio su superficie occorre praticare un foro nell'apposito incavo
previsto sulla piastra di supporto.
5. Mantenere la staffa in corrispondenza dei fori e fissarla a parete con le appositi viti.
6. Utilizzare le viti fornite in dotazione per fissare la custodia alla staffa (FIG.3).
