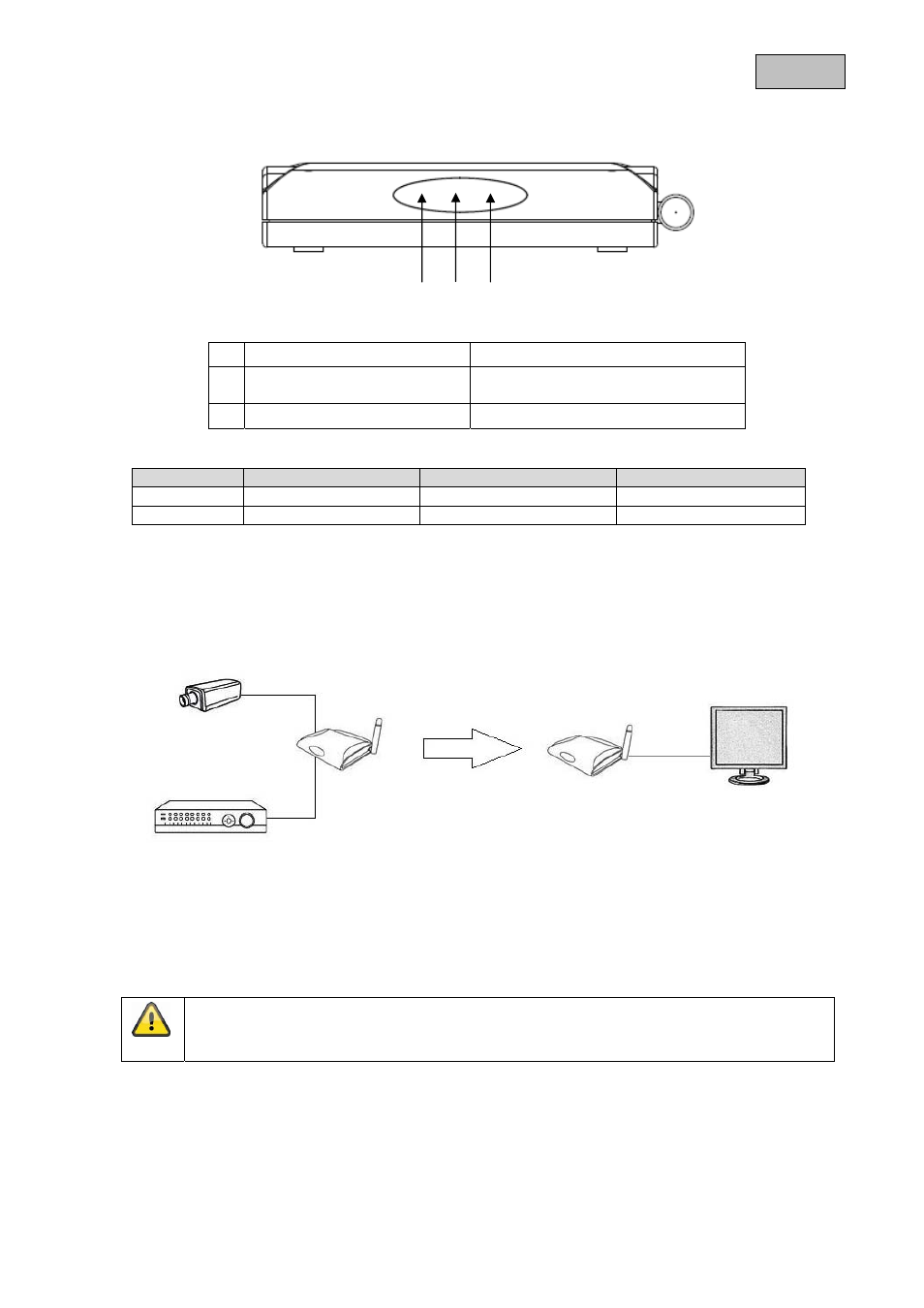

4.5 Beskrivelse af LED’erne
Beskrivelse LED tændt LED blinker LED slukket
Power LED Apparat tændt - Apparat slukket
Link LED Forbindelse oprettet Oprettelse af forbindelse Ingen forbindelse
5. Installation
5.1 Installationsopbygning
Forbind monitor-udsgangen på en optager eller videoudgangen på et kamera med senderen. Anvend
det vedlagte AV-kabel og BNC-RCA-koblingerne.
Forbind modtageren med en monitor. Tilslut nu de vedlagte strømforsyninger til modtageren og
senderen, og tænd dem ved at stille kontakten fra stilling “0” til “I”.
c
Power LED Visning af apparatstatus
d
IR LED
Modtagelse/forsendelse af en
fjernbetjenings IR-signal
e
Link LED Visning af forbindelsesstatus
Vigtigt:
Vær opmærksom på, at billedoverførselshastigheden kan reduceres afhængigt af
omgivelsesbetingelserne.
c d e
