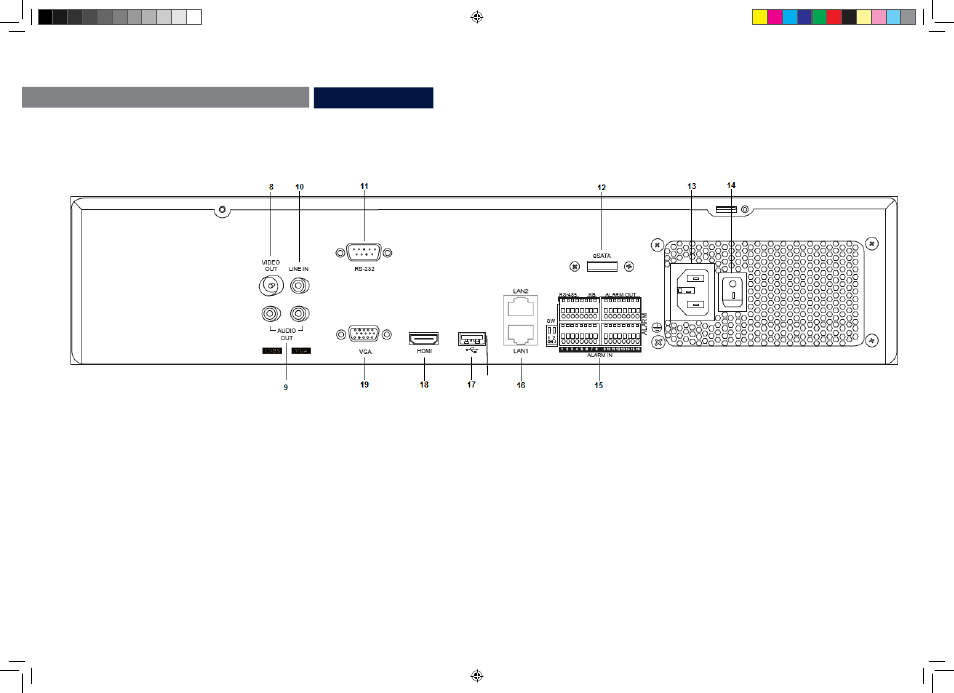

Übersicht
8. Video out: BNC-Stecker für Videoausgang zum
Anschluss eines Monitors als Alternative zum
VGA-/HDMI- Ausgang (Nr.18 / Nr. 19).
9. Audio Out: Audioausgang Cinch
(synchronisiert mit Video-Ausgang).
10. Line IN: Audioeingang Cinch
(Wird nicht aufgezeichnet, nur per Netzwerk übertragen).
11. RS-232: Serial Anschluss – nicht funktionsfähig. .
12. eSATA: Anschluss für eine externe Festplatte.
13. Stromversorgung: 100 –240 V AC, 50–60 Hz.
14. Power on/off: Ein- und Ausschalter des Gerätes.
15. Alarm IN / Alarm OUT: RS-485 Anschluss für PTZ Kameras,
Max. 16 Alarmeingänge, Max. 4
Relaisausgänge
16. LAN: 2 x RJ45 Anschlüsse (Zur
Netzwerkverbindung).
17. USB: Optionaler USB-Anschluss (Nicht bei
allen Geräten!)
18. HDMI: HDMI Monitor Anschluss.
19. VGA: Monitoranschluss VGA (9 Pin),
Videoausgangssignal.
.
