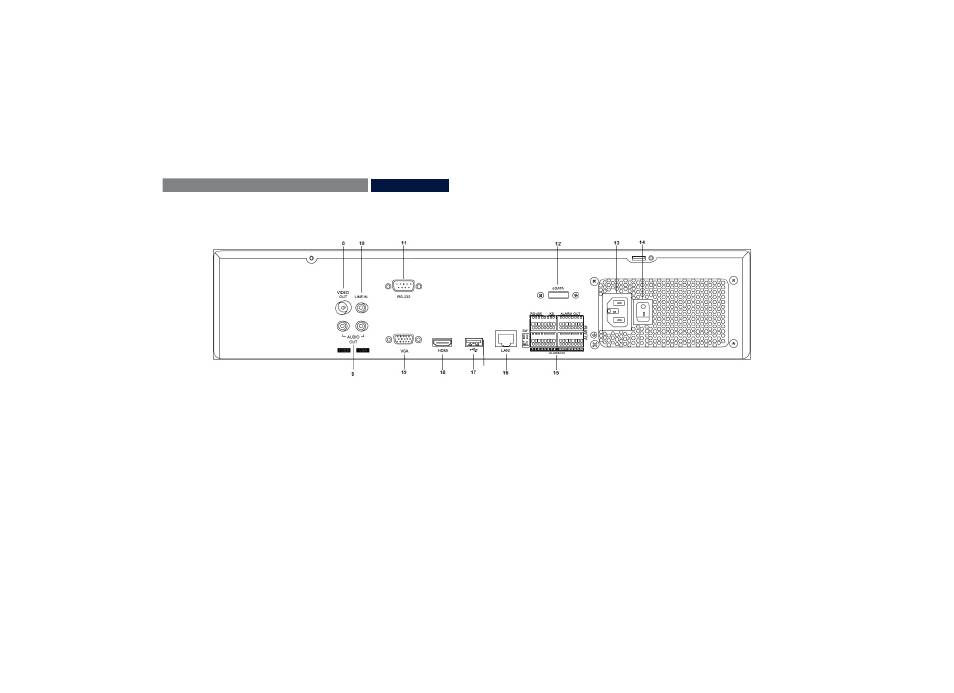

8. Video out:

BNC-Stecker für Videoausgang zum

Anschluss eines Monitors als Alternative zum

VGA-/HDMI- Ausgang (Nr.18 / Nr. 19).

9. Audio Out:

Audioausgang Cinch
(synchronisiert mit Video-Ausgang).

10. Line IN:

Audioeingang Cinch

(Wird nicht aufgezeichnet, nur per Netzwerk übertragen).

11. RS-232:

Serial Anschluss – nicht funktionsfähig.

.

12. eSATA:

Anschluss für eine externe Festplatte.

13. Stromversorgung:

100–240 V AC, 50–60 Hz.

14. Power on/off:

Ein- und Ausschalter des Gerätes.


15. Alarm IN / Alarm OUT:

RS-485 Anschluss für PTZ Kameras,

Max. 16 Alarmeingänge, Max. 4
Relaisausgänge

16. LAN:

1 x RJ45 Anschlüsse (Zur

Netzwerkverbindung).

17. USB:

Optionaler USB-Anschluss (Nicht bei

allen Geräten!)

18. HDMI:

HDMI Monitor Anschluss.

19. VGA:

Monitoranschluss VGA (9 Pin),

Videoausgangssignal.

.
