38

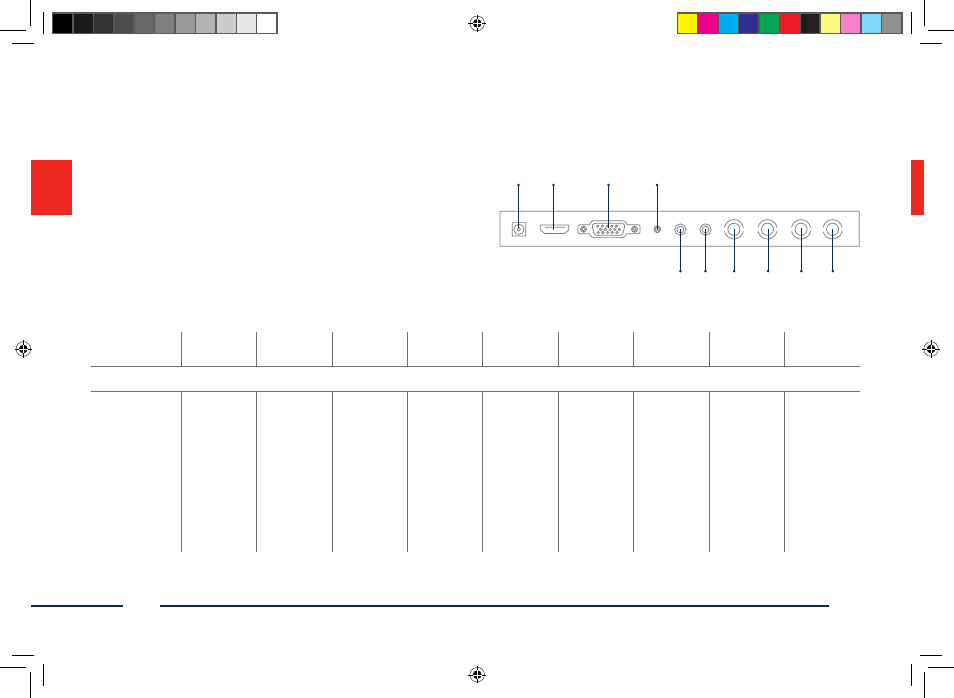

Beskrivelse af tilslutningerne

3

1

4

2

8

7

5

6

9

10

1. Spændings-
forsyning

2. HDMI-
indgang

3. VGA-
indgang

4. PC-audio-
indgang

5. Audio-
indgang R

6. Audio-
indgang L

7. Video-
indgang 1

8. Video-
udgang 1

9. Video-
indgang 2

10. Video-
udgang 2

DC 12V/3 A, an-
vend kun den
medfølgende
strømforsyning
til driften!

Interface for
multimediale
data

PC- og DVR-
signalind-
gang

3,5 mm
jack, audio-
signal-
indgang
forbundet
med VGA-
indgangen

Jack-
indgang R,
audiosig-
nalindgang
forbundet
med video-
indgangene

Jack-
indgang L,
audiosig-
nalindgang
forbundet
med video-
indgangene

Composite-
videosignal-
indgang
1 (BNC)

Tilsluttet vi-
deosignal-
udgang
1 (BNC)

Composite-
videosignal-
indgang
2 (BNC)

Tilsluttet
videosignal-
udgang
2 (BNC)
