29
Français

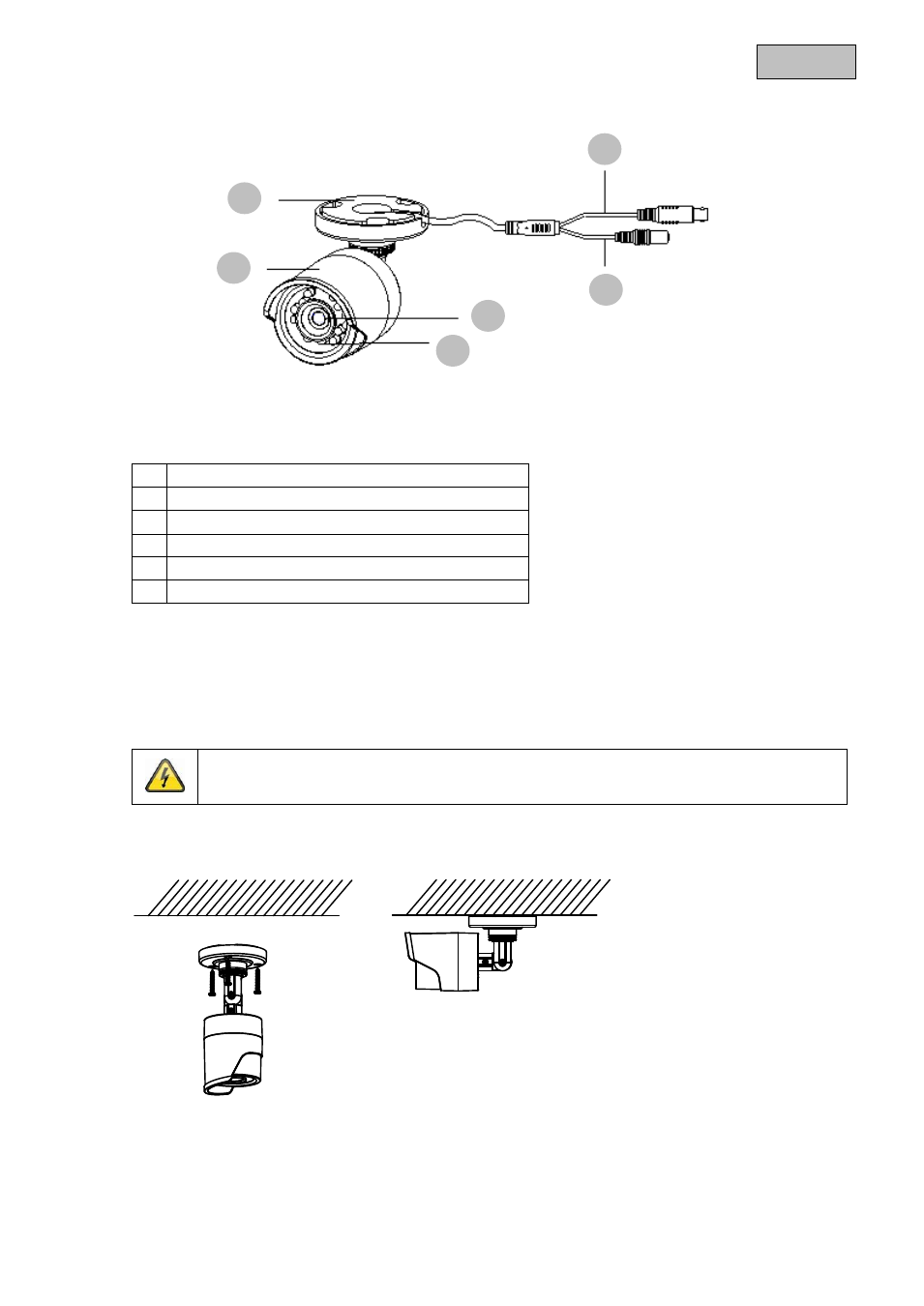

4. Description de la caméra
1 Plaque de fixation
2 Caméra avec pare-soleil
3 LED IR
4 Objectif
5 Signal vidéo
6 Tension d’alimentation
5. Montage/installation
5.1 Montage de la caméra
ATTENTION !
Pendant le montage, l’alimentation électrique de la caméra doit être coupée.
Utilisez le gabarit de perçage joint pour percer les trous de fixation et introduisez les chevilles. Faites
passer le câble par l’ouverture latérale et fixez la caméra à l’aide des vis jointes.
1
2
3
4
5
6
