Canal de datos de visualización (DDC)
Para simplificar la instalación, el monitor es capaz de utilizar la función "Plug
and Play" (conectar y listo) siempre que el sistema admita el protocolo DDC.
Éste es un protocolo de comunicaciones a través del cual el monitor informa
automáticamente al sistema principal de sus funciones como, por ejemplo, las
resoluciones admitidas o la temporización correspondiente. El monitor admite
el estándar DDC2B.

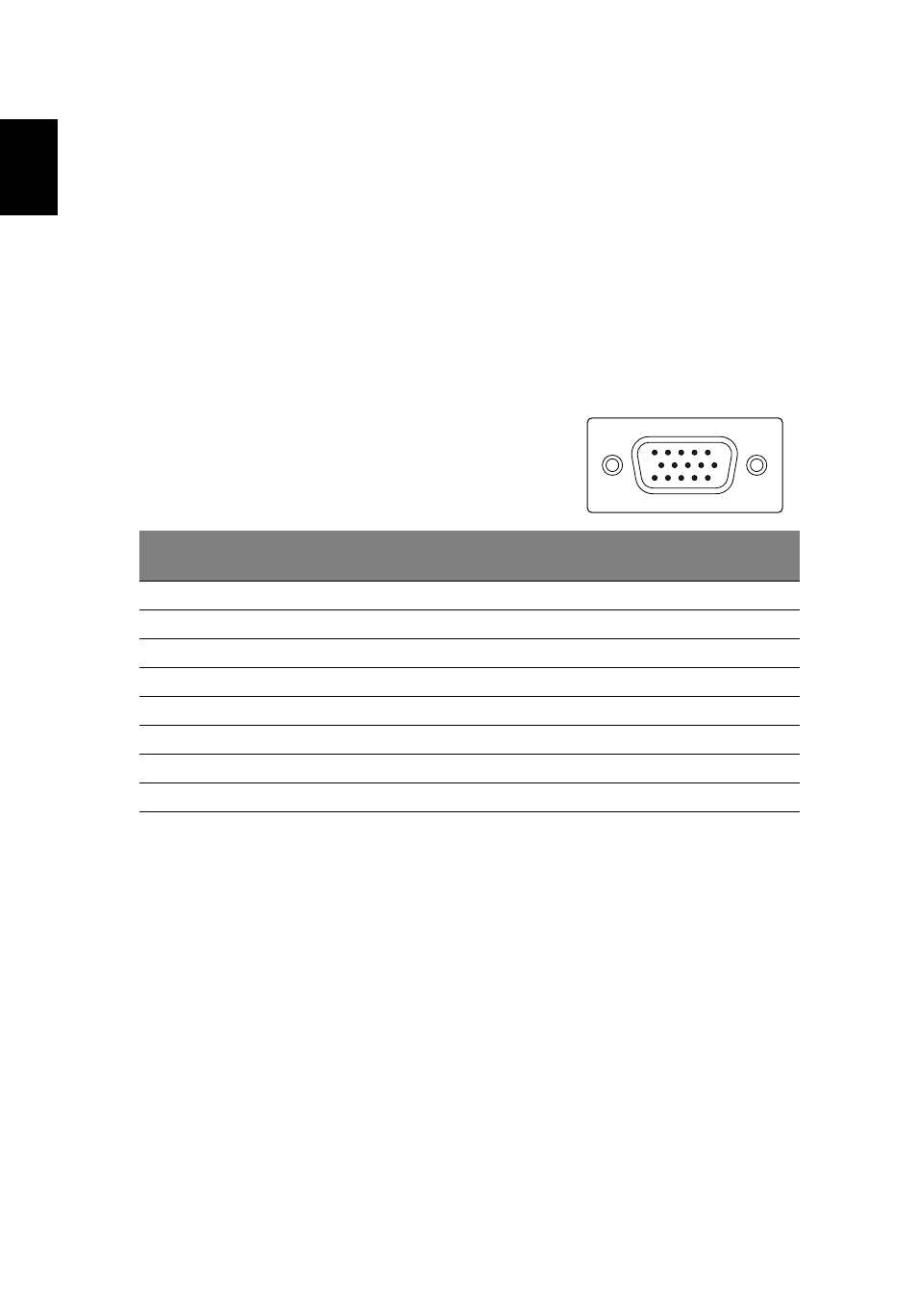

Asignación de contacto del conector
Cable de señal de pantalla en
color de 15 contactos
Nº del
contacto
Descripción
Nº del
contacto
Descripción
1 Rojo 9 +5 V
2 Verde 10 Tierra lógica
3 Azul 11 Tierra del monitor
4 Tierra del monitor 12 Datos serie DDC
5 Retorno DDC 13 Sinc. H.
6 Tierra-R 14 Sinc. V.
7 Tierra-V 15 Reloj serie DDC
8 Tierra-A
1 5
6 10
11 15
