ES-10

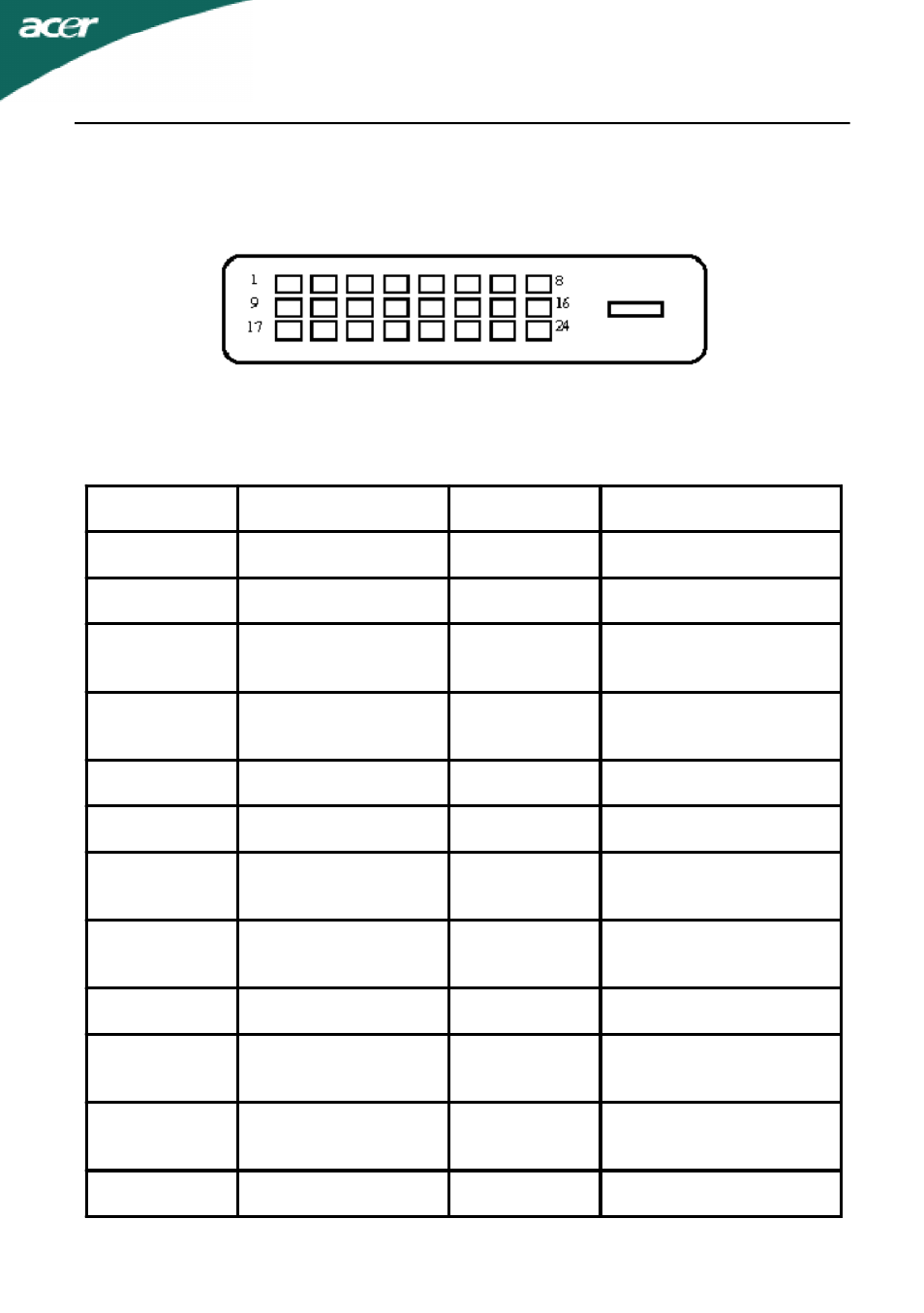

Cable de señal de pantalla en color de 24 contactos
CONTACTO Significado CONTACTO Significado
1. TMDS Datos2- 13. TMDS Datos3+
2. TMDS Datos2+ 14. Alimentación +5 V
3.
Protección datos
TMDS 2/4
15.
TIERRA (retorno para
sinc. h. y v. de +5V)
4. TMDS Datos4- 16.
Detección de
conexión en caliente
5. TMDS Datos4+ 17. TMDS Datos0-
6. Reloj DDC 18. TMDS Datos0+
7. Datos DDC 19.
Protección datos
TMDS 0/5
8.
Sinc. vertical
analógica
20. TMDS Datos5-
9. TMDS Datos1- 21. TMDS Datos5+
10. TMDS Datos1+ 22.
Protección reloj
TMDS
11.
Protección datos
TMDS 1/3
23. Reloj TMDS +
12. TMDS Datos3- 24. Reloj DDC TMDS-
X163H
