550W 750W 650W
8 8 12
#
550W 750W 650W
2 4 4
#
10

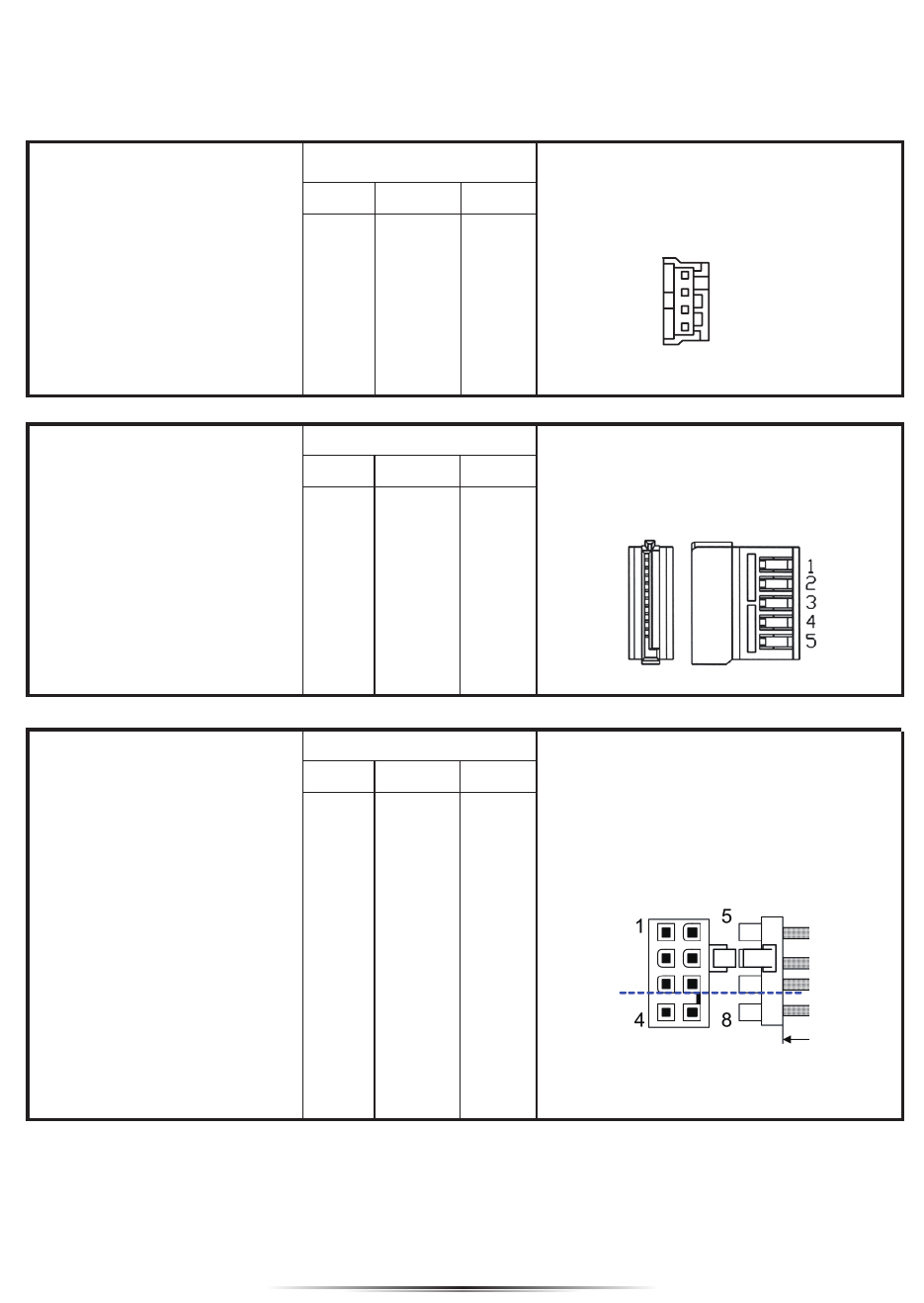

• Serial-ATA power connector
• Serial-ATA-Netzanschluss
• Connecteur d’alimentation Série-ATA
• Разъем питания SATA
• Conector de alimentación Serial-ATA
• Serial-ATA conector de alimentação
• SATA 电 电源 源接 接口 口
• シ シリ リア アル ル -ATA パ パワ ワー ーコ コ ネ ネク クタ タ
• PCI-Express 6+2 pin power connector
• 6+2-poliger
PCI-Express-Netzanschluss
• Connecteur d’alimentation PCI-Express
6+2 broches
• Разъем питания PCI-Express
(6+2-контактный)
•
Conector de alimentación de 6+2
contactos PCI-Express
• PCI-Express 6+2 pin conector de
alimentação
• PCI-Express 6+2 针 针电 电源 源接 接口 口
• PCI-Express 6+2 ピ ピン ンパ パワ ワー ーコ コネ ネク クタ タ
Fixed:
550W: 600mm x 2 wires (6+2 pin)
Fixed:
550W / 650W :
(500mm+100mm+100mm+100mm) x 2 wires
750W: (500mm+100mm+100mm+100mm) x 3 wires
650W / 750W: (500mm+100mm) x 2 wires (8 & 6+2 pin)
Fixed:
550W / 650W / 750W: 100mm x 1 wire
(extended from peripheral)
550W 750W 650W
1 1 1
#
• Floppy connector (4 Pin)
• Floppy-Anschluss (4 Pins)
• Connecteur de disquette (4 broche)
•
Разъем флоппи-дисковода
(4-контактный)
• connettore floppy periféricos
(4 contactos)
• Floppy connector (4 Pin)
•
软驱接口（4 针 针） ）
• フロッピーコネクタ(4 ピ ピン ン)
1
4
+5 VDC
COM
COM
+12V1 DC
