NZXT H440 Designed by Razer User Manual
Page 6
USB 3.0 CONNECTOR
This cable connects to the USB 3.0 header on the motherboard to
enable the front USB 3.0 ports.
Dieses Kabel dient dem Verbinden der USB 3,0-Stiftleiste am
Motherboard zur Aktivierung der frontseitigen USB 3,0-Ports.
Este cable se conecta a la base de conexiones USB 3.0 de la placa
base para habilitar los puertos USB 3.0 frontales.
Ce câble se branche à une tête USB 3.0 sur la carte mère pour
activer les ports USB 3.0 à l'avant.
Este cabo é ligado ao conector USB 3.0 da placa principal para
ativar as portas USB 3.0 frontais.
Кабель подключения к разъему USB 3.0 на материнской плате,
используется для включения передних портов USB 3.0.
此线缆连接到主板上的
USB 3.0 插口，用于启用前面 USB 3.0 端口。
このケーブルは前面のUSB3.0ポートを有効にするために、マザー
ボード上のUSB3.0ヘッダーに接続します。

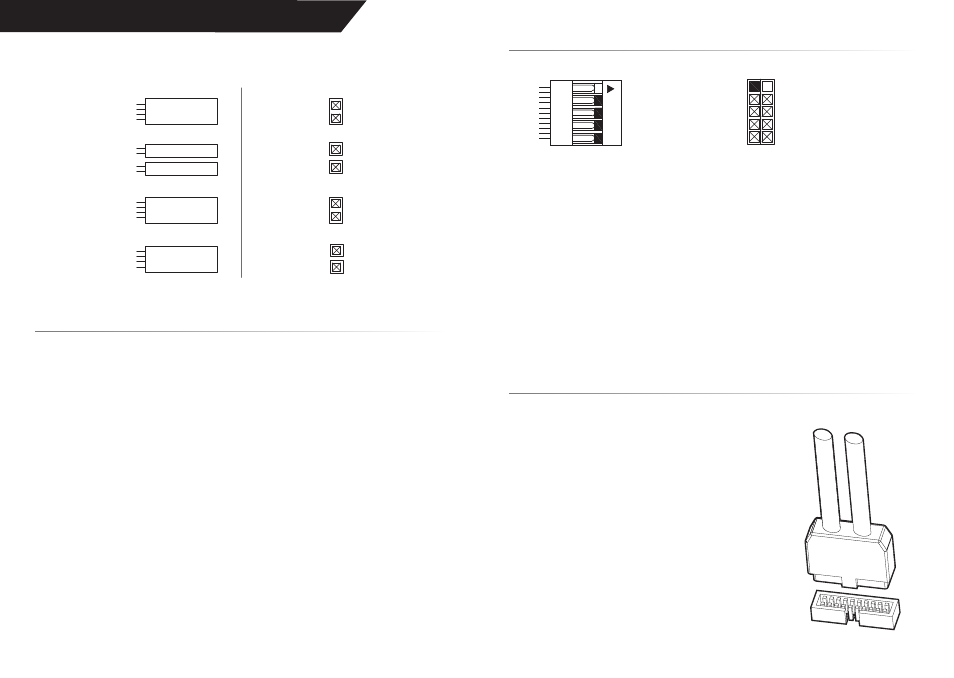

CONNECTIONS AND ELECTRICAL SYSTEMS
BUTTONS AND ACTIVITY LIGHTS
These cables are connected to the motherboard for the power button, reset button, HDD LED, and
activity LED.
Diese Kabel werden für die Ein-/Austaste, Reset-Taste, Festplatten-LED und Aktivitäts-LED mit dem
Motherboard verbunden.
Estos cables se conectan a la placa base para el botón de alimentación, el botón de restablecimiento,
el LED de la unidad de disco duro y el LED de actividad.
Ces câbles sont branchés à la carte mère pour le bouton d'alimentation, le bouton de réinitialisation,
la DEL HDD et la DEL d'activité.
Estes cabos são ligados à placa principal para o botão de energia, botão de reposição, LED de HDD
e LED de atividade.
Кабели
подключения к материнской плате кнопки питания, кнопки перезагрузки,
светодиодного
индикатора жесткого диска и светодиодного индикатора активности.
这些线缆连接到主板，用于电源按钮、复位按钮、
HDD LED 和活动 LED。
これらはマザーボード上の電源ボタン、リセットボタン、HDD LED 及びパワーLEDに接続され
ます。
このケーブルは前面の
USB2.0ポートを有効にするために、マザーボード上のUSB2.0ヘッダーに接続
します。
此线缆连接到主板上的
USB 2.0 插口，用于启用前面 USB 2.0 端口。
H.D.D LED
POWER SW
RESET SW
1
2
-
+
BLACK
BLACK
1
2
-
+
BLACK
BLACK
1
2
BLACK
BLACK
- P LED
+ P LED
1
2
BLACK
BLACK
11
12
USB 2.0 CONNECTOR
This cable connects to the USB 2.0 header on the motherboard to enable the front USB 2.0 ports.
Dieses Kabel dient dem Verbinden der USB 2.0-Stiftleiste am Motherboard zur Aktivierung der frontseiti-
gen USB 2.0-Ports.
Este cable se conecta a la base de conexiones USB 2.0 de la placa base para habilitar los puertos USB 2.0
frontales.
Ce câble se branche à une tête USB 2.0 sur la carte mère pour activer les ports USB 2.0 à l'avant.
Este cabo é ligado ao conector USB 2.0 da placa principal para ativar as portas USB 2.0 frontais.
Кабель
подключения к разъему USB 2.0 на материнской плате, используется для включения
передних
портов USB 2.0.
U
S
B
2.0
1
3
5
7
9
2 NC
4 GND BLACK+GND
6 D2+ GREEN
8 D2- WHITE
10 VCC2 RED
KEY
GND
D1+
D1-
VCC1
KEY
BLACK+GND
GREEN
WHITE
RED
