BE
31
! Bewaar dit boekje zorgvuldig voor eventuele verdere
raadpleging. Wanneer u het product weggeeft, verkoopt, of
wanneer u verhuist, dient u dit boekje bij het apparaat te
bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er
staat belangrijke informatie in over installatie, gebruik
en veiligheid.
De apparaten zijn gebruiksklaar gemaakt in de fabriek
voor de functies (zie typeplaatje en plaatje van de gas
instelling van het apparaat) :
• Natuurlijk gas Categorie I2H voor Belgie;
Het is dus niet nodig verdere regelingen uit te voeren.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor kinderen en
dient daarom te worden weggegooid volgens de geldende
normen voor gescheiden afvalverzameling ( zie
Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een
bevoegde installateur en volgens de instructies van de
fabrikant. Een verkeerde installatie kan schade
berokkenen aan personen, dieren of dingen.
! dit apparaat mag alleen geïnstalleerd worden en
funktioneren in goed geventileerde vertrekken volgens de
voorschriften van de van kracht zijnde Normen:
• NBN D51-003 e NBN D51-001 (voor België);
De volgende eisen moeten in acht genomen worden:
• Het vertrek moet voor de verbrandingsrook over een
afvoersysteem naar buiten toe beschikken. Dit kan
gebeuren door middel van een afzuigkap of een
elektrische ventilator die automatisch aangaan elke
keer als het apparaat wordt aangezet.
• Het vertrek moet een luchttoevoersysteem hebben
dat dient voor de normale verbranding van het gas.
De luchttoevoer die nodig is voor een normale
verbranding moet niet minder dan 2 m
3 /h zijn per
kW geïnstalleerd vermogen.

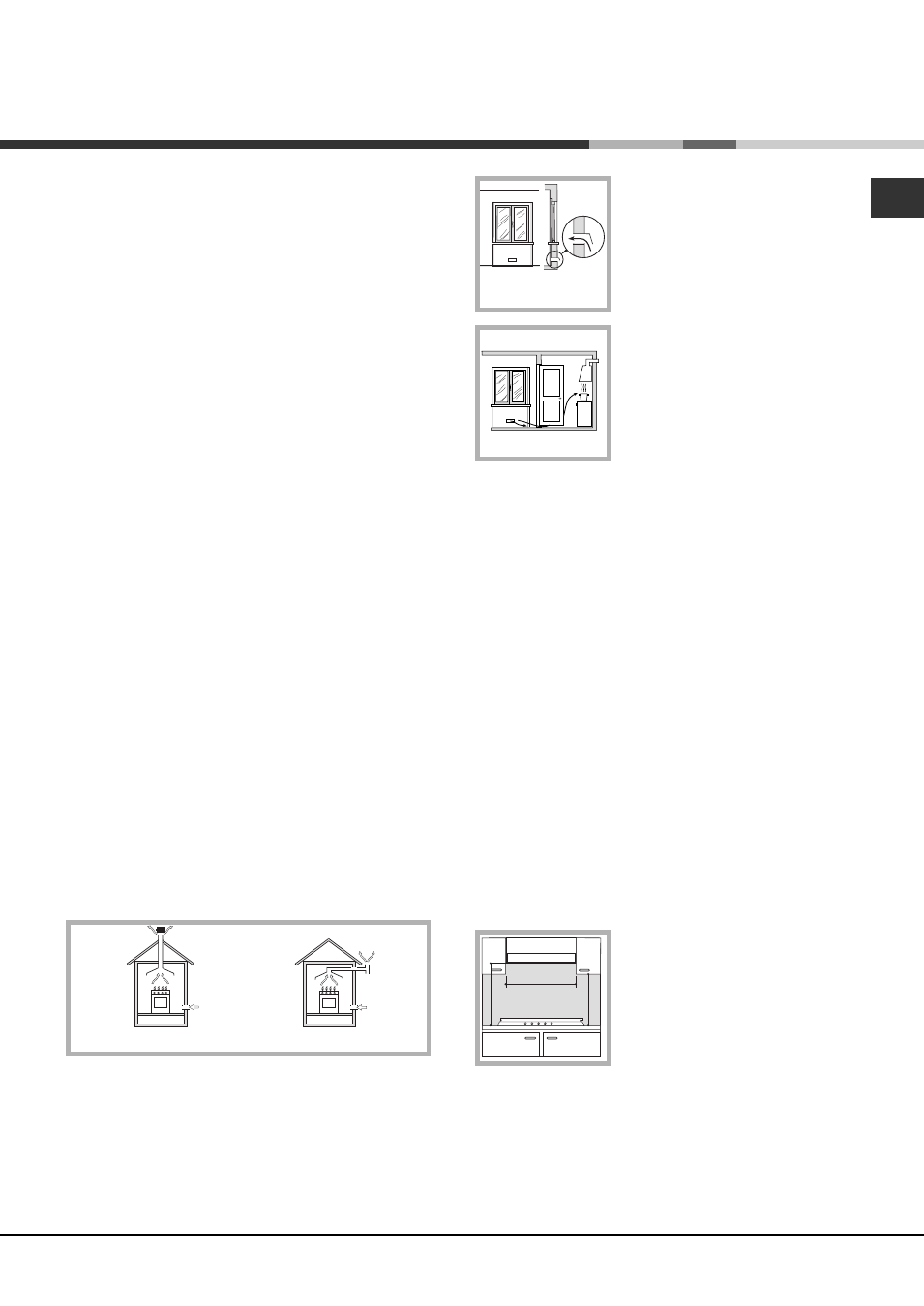

Dit systeem kan worden
uitgevoerd door lucht direct van
buiten te onttrekken door middel
van een buis met een doorsnede
van minstens 100 cm
2 en die
zodanig is geplaatst dat hij niet
per ongeluk verstopt kan raken.
Een andere manier is door op
indirecte wijze lucht te onttrekken
aan de aangrenzende vertrekken
die door middel van een
ventilatiebuis, zoals boven
beschreven, met buiten zijn
verbonden en die geen
gemeenschappelijke delen zijn
van het huis en ook geen ruimtes met hoog
brandgevaar of slaapkamers.
Inbouw
Het gasfornuis en het gemengde fornuis hebben een
beschermingsgraad tegen oververhitting van het type X.
Het is daardoor mogelijk het apparaat naast meubels te
plaatsen die niet hoger zijn dan het keukenblad. Voor een
juiste installatie van de kookplaat moeten de volgende
voorzorgsmaatregelen in acht worden genomen:
• De meubels die direct naast de kookplaat staan en
hierboven uitsteken, moeten op minstens 600 mm
van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens
de voorschriften die u kunt vinden in het
instructieboekje van de afzuigkap zelf en in ieder
geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een
minimum hoogte van 420 mm van het keukenblad
(zie afbeelding).
Als de kookplaat onder een
keukenkastje wordt geplaatst,
moet deze zich op een afstand
van minstens 700 mm van het
keukenblad bevinden (zie
afbeelding).
• De opening van het meubel moet de afmetingen
hebben die in de afbeelding zijn aangegeven.
De bevestigingsklemmen maken een bevestiging
mogelijk van de kookplaat aan een keukenblad van
tussen de 20 en 40 mm dik. Voor een goede
bevestiging raden wij u aan alle bijgeleverde haken
te gebruiken.
Het installeren
Verhoging van de spleet
tussen deur en vloer
Aangrenzend
vertrek Te ventileren
vertrek
A
Voorbeelden
ventilatie-opening
voor verbrandingslucht
In het gevaal van een schoorsteen of vertakte
rookleiding (gereserveerd voor fornuizen) Rechtstreeks
naar buiten
600mm min.
600mm min. 700mm min.
