7
it
5. Impostazioni
Prima di eseguire le regolazioni scollegare l’alimentazione elettrica.
Per le impostazioni fare riferimento al libretto dʼuso del convertitore
Funzionamento
L’avvio e la fermata delle pompe sono determinate in base alle pressioni impostate nel regolatore. Ogni
convertitore di frequenza è collegato ad un trasmettitore di pressione. I convertitori scambiano tra loro
informazioni e provvedono allo scambio ciclico.

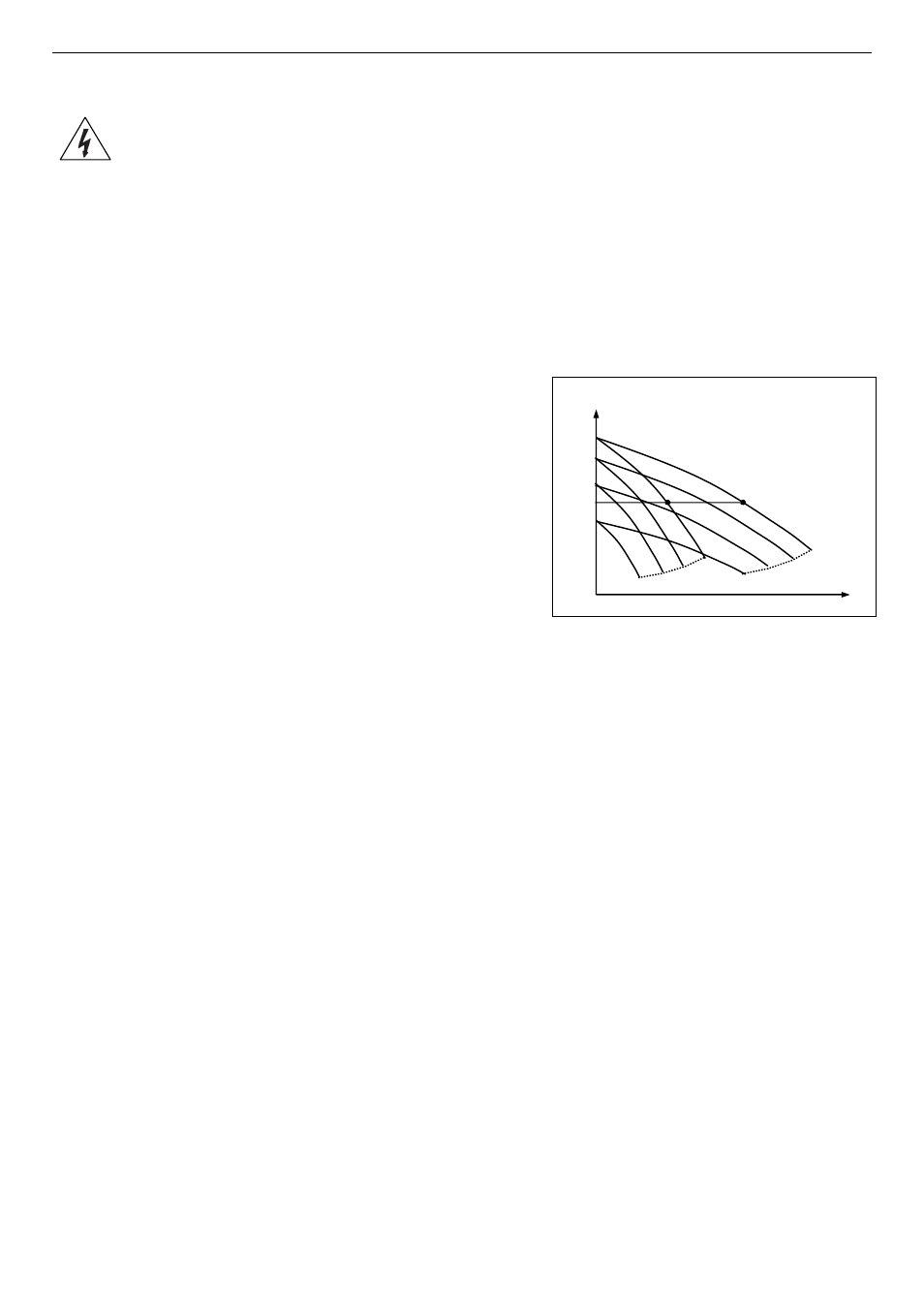

La figura illustra il modo di funzionamento con le curve nel caso delle due pompe
- All'apertura di un’utenza si preleva acqua dal serbatoio.
- Quando la pressione scende sotto il valore di regolazione
PS si avvia la prima pompa e vengono variati i giri per
mantenere la pressione costante all'aumentare del
prelievo
- Se il consumo aumenta e la pompa raggiunge la massima
velocità si avvia la seconda pompa e vengono variati i giri
per mantenere la pressione costante.
- Quando il consumo diminuisce vengono ridotti giri fino a
quando si raggiunge il minimo e viene disinserita una
pompa.
- Se il consumo diminuisce ancora la pompa diminuisce i
giri, carica il serbatoio e si ferma al valore di regolazione
PS
Regolazioni del convertitore
Se necessario modificare le regolazioni fare riferimento al libretto d’uso del convertitore. Mediante la ta-
stiera presente sul convertitore è possibile impostare un nuovo valore di pressione di regolazione, modifi-
care la lingua del pannello, visualizzare gli ultimi allarmi o accedere all’impostazione di tutti i dati di rego-
lazione.
Precarica del serbatoio
Per un corretto funzionamento il serbatoio a membrana deve essere precaricato al valore 0.9 x pressio-
ne di regolazione. La precarica del serbatoio va eseguita con il serbatoio vuoto.
6. Avviamento
Per avviare il gruppo eseguire le operazioni:
a) Collegare l'alimentazione idrica
b) Collegare l'alimentazione elettrica
c) Verificare il valore di precarica del serbatoio
d) Chiudere le valvole di mandata pompa
e) Adescare il gruppo ( vedi libretto pompe) ed il collettore di aspirazione
f)
Inserire l'alimentazione elettrica con l'interruttore del quadro e mettere il convertitore in modo manuale
g) Avviare la prima pompa
h) Aprire lentamente la valvola di mandata pompa e far uscire l'aria.
i)
Ripetere per le altre pompe.
j) Impostare i convertitori in modo automatico
PS
H
Q
Fig 3
Pmax
G20_0
00
7_A_
S
C
