La version du dispositif peut être déterminée à partir de la syntaxe du
nom du modèle, par exemple :
Ecocirc 25
– 4 / 130

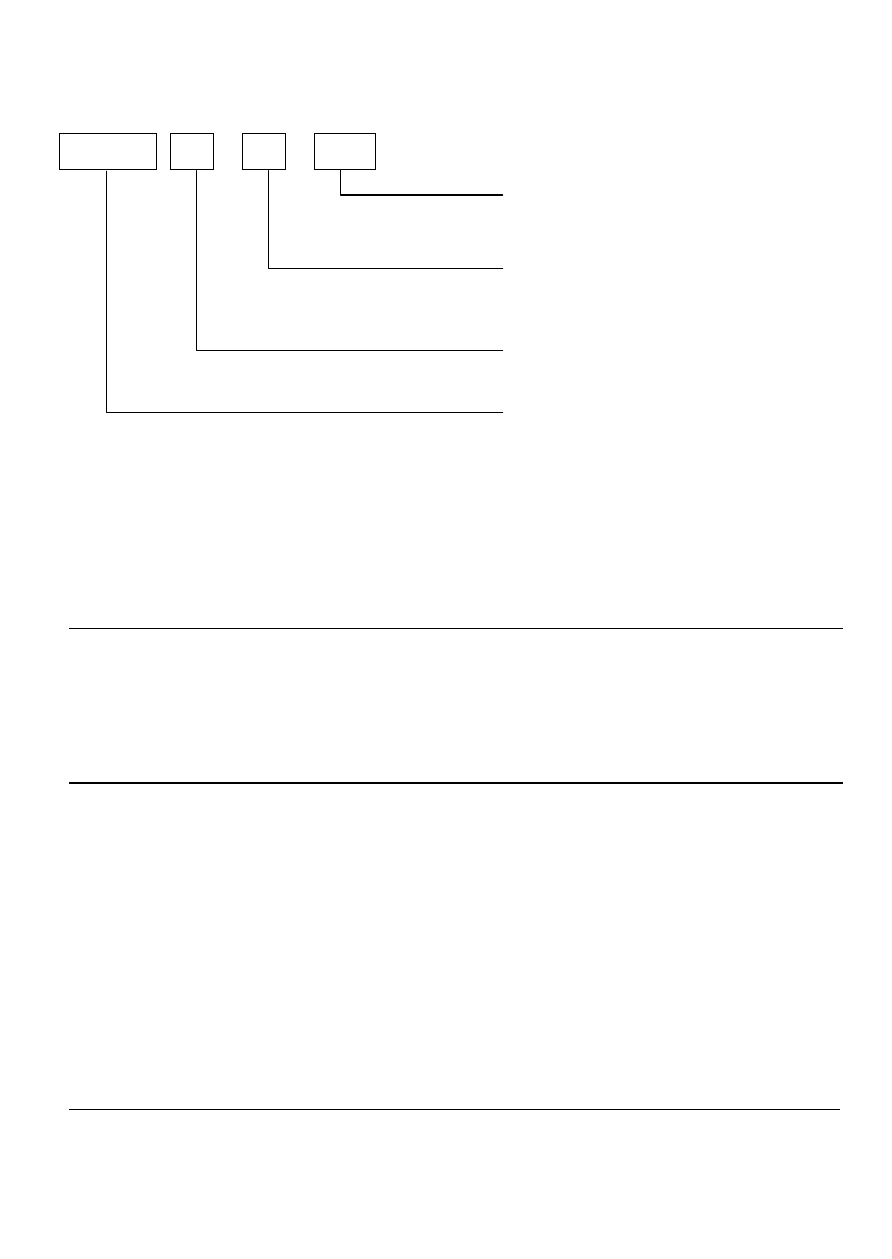

DISTANCE ENTRE LES
BOUCHES DE
RACCORDEMENT en mm
HAUTEUR MANOMÉTRIQUE
NOMINALE MAXIMUM en m
DIAMÈTRE NOMINAL DES
BOUCHES
NOM DE LA SÉRIE
EXEMPLE : Ecocirc 25-4/130
Circulateur électronique, série Ecocirc, diamètre nominal des bouches de
raccordement = 25, hauteur manométrique maximale = 4 m, distance
entre les bouches = 130 mm.
Les données ci-dessous sont applicables :
Série Hauteur de
refoulement max Volume de
refoulement max
Ecocirc…-4
3,5 m 2 500 l/h
Ecocirc…-6
5,7 m 3 200 l/h
Largeur nominale
raccordement DN Pour filetage tube Filetage de
raccordement de la
pompe
15
½“ G 1“
20
¾“
G 1
¼“
25
1“ G 1 ½“
32
1¼“ G 2“
Longueur d’installation (voir fig 1.) : 130 mm, 180 mm
3. Dimensions (voir figure 1)
4. Caractéristiques techniques
Modèle moteur Moteur sphérique à commutation
électronique à aimant permanent
“Ecocirc...-4” “Ecocirc...-6”
Tension nominale 200-240 V 200-240 V
Fréquence 50/60 Hz 50/60 Hz
