15
1
2
3
4
5
6
11
13
12
ÉTAGE
10
15
20
21
22
23
19
18
16
7
9
8
14
17

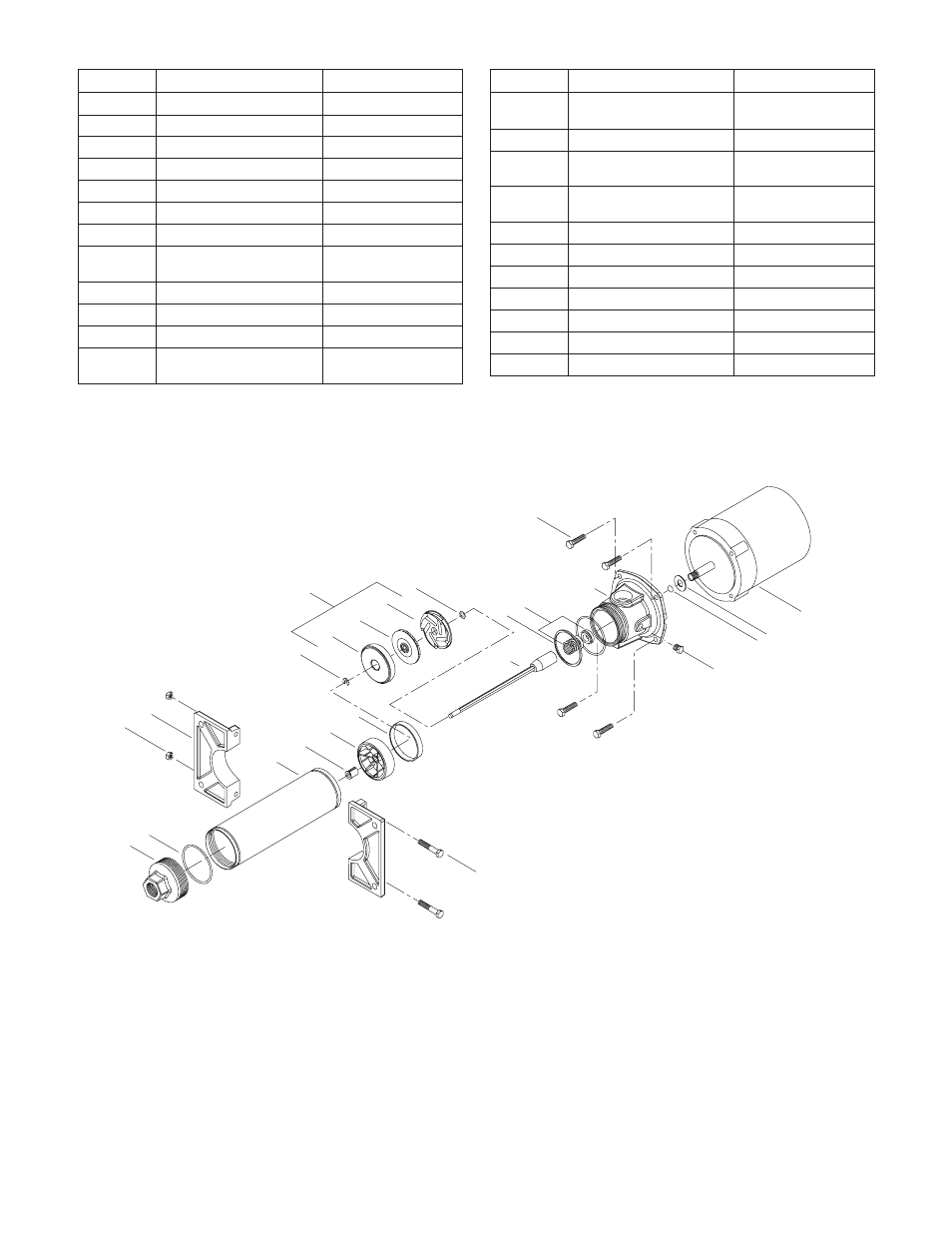

TABLE DE COMPOSANTS DE LA SÉRIE VB
No d’article Description Matériaux
1 Tête d’aspiration Fonte
2 Joint torique (corps de pompe) Buna
3 Corps de pompe Inox 304
4 Écrou Acier
5 Support Fonte
6 Vis Acier
7 Coussinet Uréthane
8 Bague d’espacement (coussinet)
Polycarbonate chargé de
fibre de verre
9 Bague-adaptateur Inox 304
10 Agrafe de retenue Inox 301
11 Corps d’étage (cuvette) Inox 304
12 Roue
Polycarbonate chargé de
fibre de verre
No d’article Description Matériaux
13 Diffuseur
Polycarbonate chargé de
fibre de verre
14 Cale Inox 304
15
Ensemble accouplement-arbre
de pompe
Inox 304
16 Entretoise
Polycarbonate chargé de
fibre de verre
17 Garniture mécanique Varient
18 Adaptateur de moteur Fonte
19 Vis (moteur-adaptateur de moteur) Acier
20 Bouchon (conduite) Acier
21 Joint torique (arbre de moteur) Buna
22 Déflecteur Buna
23 Moteur Arbre en inox 300
