CONTENIDO
INDICACIONES DE SEGURIDAD ............................................ 2
Definiciones importantes .................................................... 2
INSTRUCCIONES Y ADVERTENCIAS DE SEGURIDAD ........ 2
CARACTERÍSTICAS Y CICLOS DE FUNCIONAMIENTO ....... 3
El concepto del tanque de sistema de agua.............................. 3
PROCEDIMIENTOS DE INSTALACIÓN ................................... 4
Instalación típica de una bomba sumergible ............................. 4
Instalación típica de una bomba eyectora .......................... 4

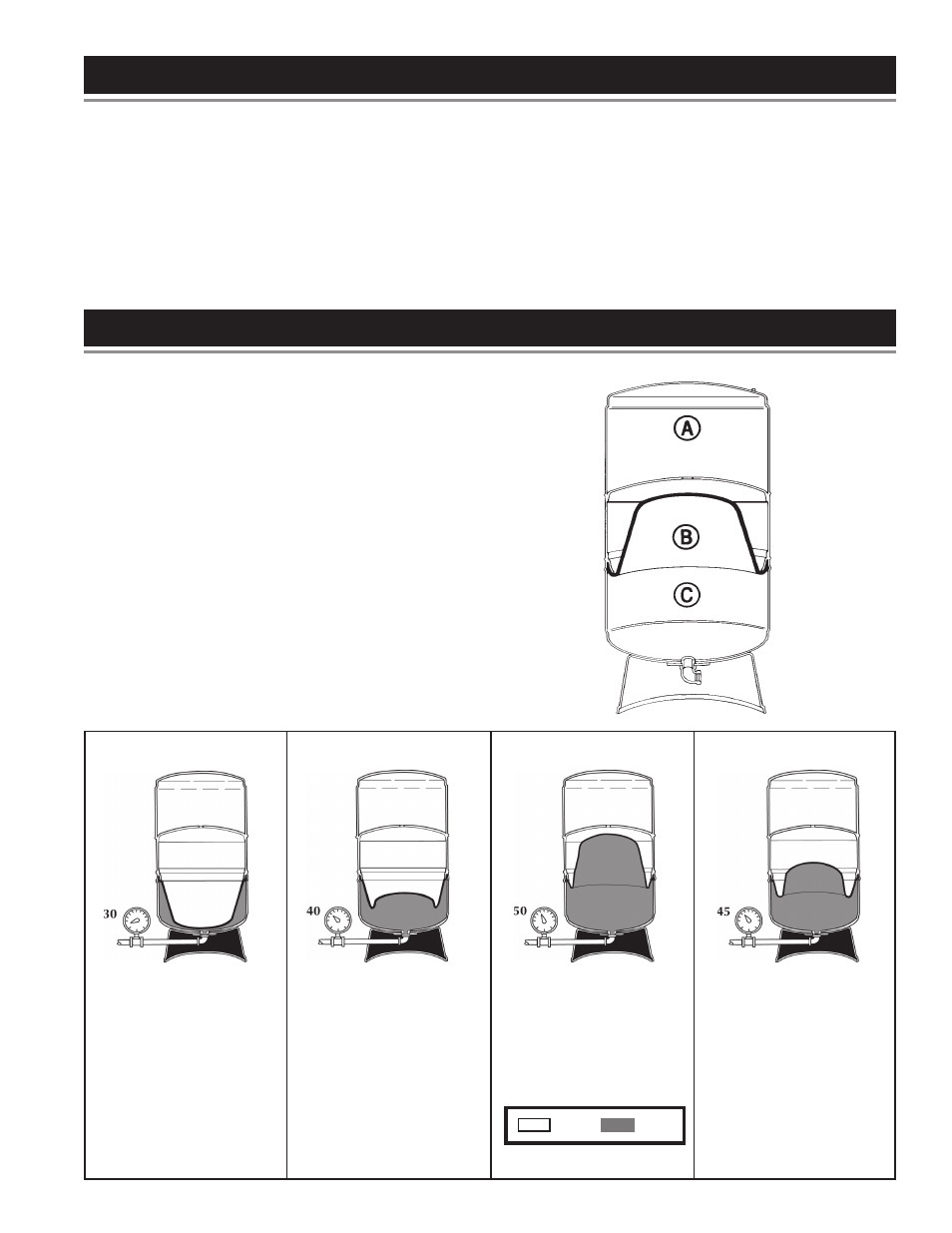

CARACTERÍSTICAS Y CICLOS DE FUNCIONAMIENTO
1. Antes de su envío, el
tanque se presuriza a la
precarga estándar que
se indica en la sección
“FUNCIONAMIENTO” de
este manual.
2. El volumen de aire que
se encuentra arriba del
diafragma se comprime
proporcionalmente al
volumen de agua que entra
en el tanque.
3. La presión del tanque
se eleva. El agua continúa
entrando hasta que alcanza
la presión de corte de la
bomba y ésta se desactiva,
lo cual indica que el tanque
está lleno.
4. La presión en la cámara
de aire fuerza la entrada
d e a g u a a l s i s t e m a
cuando se demanda, sin
que la bomba funcione de
inmediato. Cuando la presión
finalmente disminuye al nivel
de activación de la bomba,
el interruptor la pone en
funcionamiento para que se
repita el ciclo de llenado.
Concepto del tanque de sistema de agua
La función del tanque va más allá del simple almacenamiento de
agua, ya que ayuda a proteger los componentes del sistema y, si
es del tamaño apropiado, suministra un flujo adecuado aunque
la bomba no esté funcionando. Además, debido a que reduce
el número de arranques y ciclos de la bomba, ahorra energía y
prolonga la vida de los componentes del sistema.
Los componentes del tanque de sistema de agua son: un tanque
de acero (A) que contiene un diafragma de uso rudo sellado en
su lugar (B), que separa el aire del agua. La porción del tanque
donde se almacena el agua (C) está recubierta para aislar el agua
del metal del tanque y así se protege contra la corrosión.
AIRE AGUA
PROCEDIMIENTO DE INSTALACIÓN MÚLTIPLE
DE TANQUES ........................................................................... 4
FUNCIONAMIENTO .................................................................. 5
IDENTIFICACIÓN DE FALLAS ................................................. 5
Carga de aire en el tanque y ajuste del presostato ............ 5
Desarmado y eliminación del tanque ................................. 6
NOTAS ...................................................................................... 6
