14
Clave Descripción Clave Descripción
1 Tapón de drenaje 11➀ Conjunto de sello
2 Cubierta 12 Tanque
3➀ Junta, cubierta 13➀ Calza, motor
4➀ Tuerca del impulsor 14➀ Chaveta del impulsor
5➀ Arandela del impulsor 15 Tornillo
6➁ Impulsor 16 Tornillo
7➁ Difusor 17➀ Eslingador
8➀ Junta , difusor 18 Codo
9➀ Impulsor, calza 19 Tapón del filtro
10➀ Impulsor, espaciador 20 Motor
➀ Partes de repuesto recomendadas
➁ Partes que se le recomienda al distribuidor tener en existencia, partes de exportación y partes críticas para el servicio
IMPORTANTE:

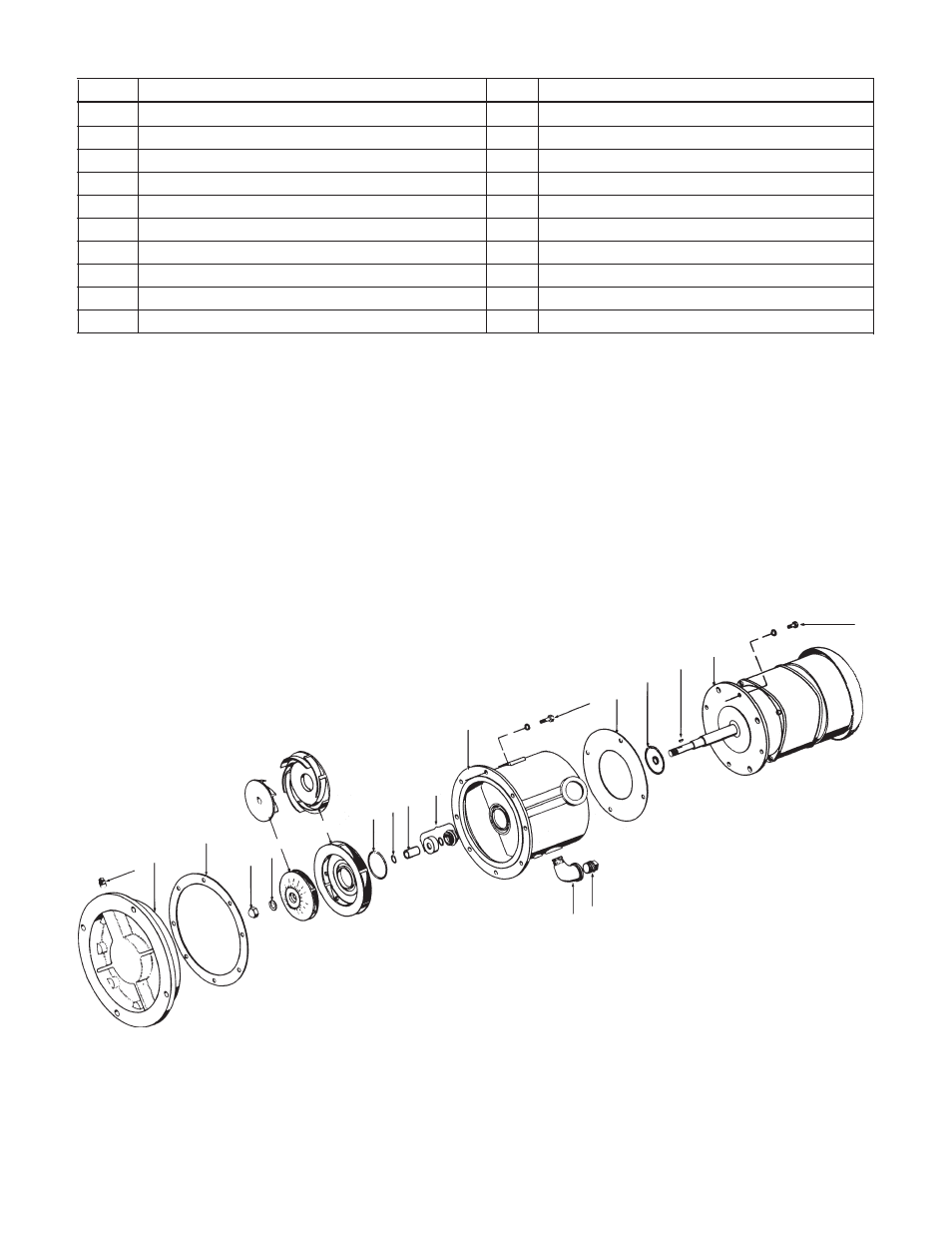

Cómo usar el dibujo para solicitar partes de repuesto:
Las ilustraciones anteriores de grupos de partes cubren diferentes modelos de Goulds Water Technology,
incluyendo la bomba de usted. La tabla en la página izquierda indica el nombre de cada parte. Si necesitara
cambiar una de ellas, consulte el dibujo y localice la parte que coincida con la parte de su bomba. Contacte a su
distribuidor local de Goulds Water Technology y déle el número de clave y descripción de las partes que requi-
era, junto con el número de modelo y número de serie de su bomba, que se localizan en la placa de datos de la
misma.
1
2
3
4 5
6
8 9
10
11
12
18 19
15
13
17
14
20
16
7
LISTA DE PARTES DE REPUESTO LISTA DE PARTES DE REPUESTO
