23

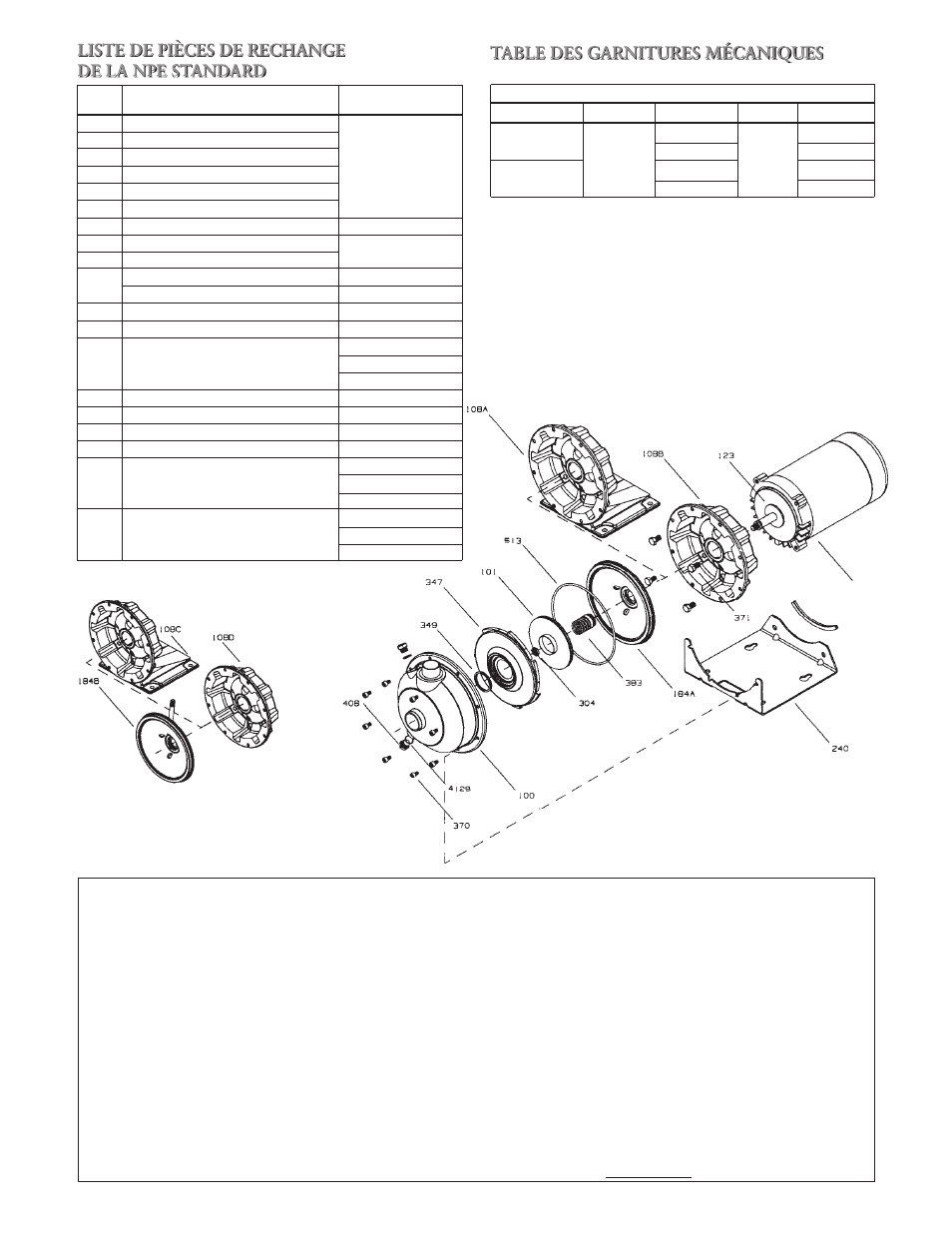

LISTE DE PIÈCES DE RECHANGE
DE LA NPE STANDARD
N 0
Matériau
d'article
Description
100 Corps de pompe
101 Roue
108A Adaptateur de moteur et plaque-support Inox
108B Adaptateur de moteur sans plaque-support AISI 316L
108C Adaptateur de mot., plaque-supp. et rinceur
108D Adaptateur de moteur et rinceur sans plaque-supp.
123
Déflecteur Buna-N
184A Logement de garniture standard
Inox AISI 316L
184B Logement de garniture et rinceur
240
Plaque-support (moteur) Inox 300
Profilé en U Caoutchouc
304 Écrou autofreiné (roue) Inox AISI 316
347 Diffuseur Inox AISI 316L
Viton (standard)
349 Joint d’étanchéité (diffuseur) Éthylène-propylène
Buna
370 Vis à pans creux (corps de pompe) Inox AISI 410
371 Vis (moteur) Acier (galvanisé)
383 Garniture mécanique (Voir table)
408 Bouchons — vidange et MAL (corps de pompe) Inox AISI 316
Viton (standard)
412B Joints toriques (bouchons) Éthylène-propylène
Buna
Viton (standard)
513 Joint torique (corps de pompe) Éthylène-propylène
Buna
COMPOSANTS EN OPTION AVEC
RINCEUR DE GARNITURE
NOTA : Les moteurs de ½ hp, tournant à 1 750 r/min, ainsi que les moteurs an-
tidéflagrants de ½-3 hp et les moteurs de 5 hp, livrés avec les NPE monobloc (sur
moteur), comportent une plaque-support, mais leur adaptateur en est dépourvu.
NOTA : Les NPE-F sont montées sur un palier XS dont l’adaptateur est dépourvu
de plaque-support. Pour obtenir les pièces de rechange du palier XS, voir la page
pertinente dans le catalogue des pièces. Le numéro d’article pour commander le
palier complet est le 14L61.
MAL = mise à l’air libre
Garnitures mécaniques ( 5 ⁄
8
po) — article n o 383
Élément mobile Élément fixe Élastomère Métal N 0 de pièce
Carbone
Éthyl.-propyl. 10K18
Carbure de Viton
Inox 316
10K55
Carbure de
silicium Éthyl.-propyl.
10K81
silicium Viton 10K62
TABLE DES GARNITURES MÉCANIQUES
MOTEUR
GARANTIE LIMITÉE DE GOULDS WATER TECHNOLOGY
La présente garantie s’applique à chaque pompe de système d’alimentation en eau fabriquée par Goulds Water Technology.
Toute pièce se révélant défectueuse durant la période de garantie sera remplacée sans frais pour le détaillant durant ladite période, qui dure douze (12) mois à compter
de la date d’installation ou dix-huit (18) mois à partir de la date de fabrication, soit la période qui expirera la première.
Le détaillant qui, aux termes de cette garantie, désire effectuer une demande de règlement doit s’adresser au distributeur Goulds Water Technology agréé chez lequel
la pompe a été achetée et fournir tous les détails à l’appui de sa demande. Le distributeur est autorisé à régler toute demande par le biais du service à la clientèle de
Goulds Water Technology.
La garantie ne couvre pas :
a) les frais de main-d’oeuvre ou de transport ni les frais connexes encourus par le détaillant ;
b) les frais de réinstallation de l’équipement réparé ;
c) les frais de réinstallation de l’équipement de remplacement ;
d) les dommages indirects de quelque nature que ce soit ;
e) ni les pertes découlant de la panne.
Aux fins de la présente garantie, les termes ci-dessous sont définis comme suit :
1) «Distributeur» signifie une personne, une société de personnes, une société de capitaux, une association ou autre entité juridique servant d’intermédiaire entre
Goulds Water Technology et le détaillant pour les achats, les consignations ou les contrats de vente des pompes en question.
2) «Détaillant» veut dire une personne, une société de personnes, une société de capitaux, une association ou autre entité juridique dont les activités commerciales
sont la vente ou la location de pompes à des clients.
3) «Client» signifie une entité qui achète ou loue les pompes en question chez un détaillant. Un «client» peut être une personne, une société de personnes, une
société de capitaux, une société à responsabilité limitée, une association ou autre entité juridique se livrant à quelque activité que ce soit.
CETTE GARANTIE SE RAPPORTE AU DÉTAILLANT SEULEMENT.
