Xylem IM008 R03 Model HSC - Manual (Page 21)

21
Article Nom de pièce Quantité
1 Bouchon de tuyau, ¼ po, NPT 3
2 Vis (adaptateur-corps de pompe, 2 ou 3 étages) 4
3 Corps de pompe 1
4 Joint torique (corps de pompe-corps d’étage intermédiaire) 1 par étage
5
Roue (pompes de ¾, 1 et 1½ hp) 2
Roue (pompes de 2 hp) 3
6 Plaque séparatrice 1 par roue
7 Chemise d’arbre
1 (2 étages)
2 (3 étages)
8 Corps d’étage intermédiaire
1 (2 étages)
2 (3 étages)
9 Vis de roues 1
9, 10,
Ensemble arbre-rallonge 1
11 et 12 Codes de moteur
Article hp Modèle N o de catalogue
¾ HSC07 J05853
20
1 HSC10 J06853
1½ HSC15 J07858
2 HSC20 J08854
Article Nom de pièce Quantité
10 Rondelle (de roues : 1, d’adaptateur : 4) 5
12 Étrier de retenue de la garniture mécanique 1
13 et 14 Garniture mécanique 1
15 Adaptateur de moteur 1
16 Vis (moteur-adaptateur de moteur) 4
17 Joint torique (vis de fixation moteur-adaptateur) 4
18 Patte 1
19 Vis (patte-adaptateur de moteur) 1
20 Moteur (v. table Codes de moteur) 1
21 Bague d’usure 1 par étage
22 Déflecteur 1
2 8 9 10 11 12 13 14 15 22 20
1 21 16 10 17 18 19
3 4 5 6 7
21
4 5 6

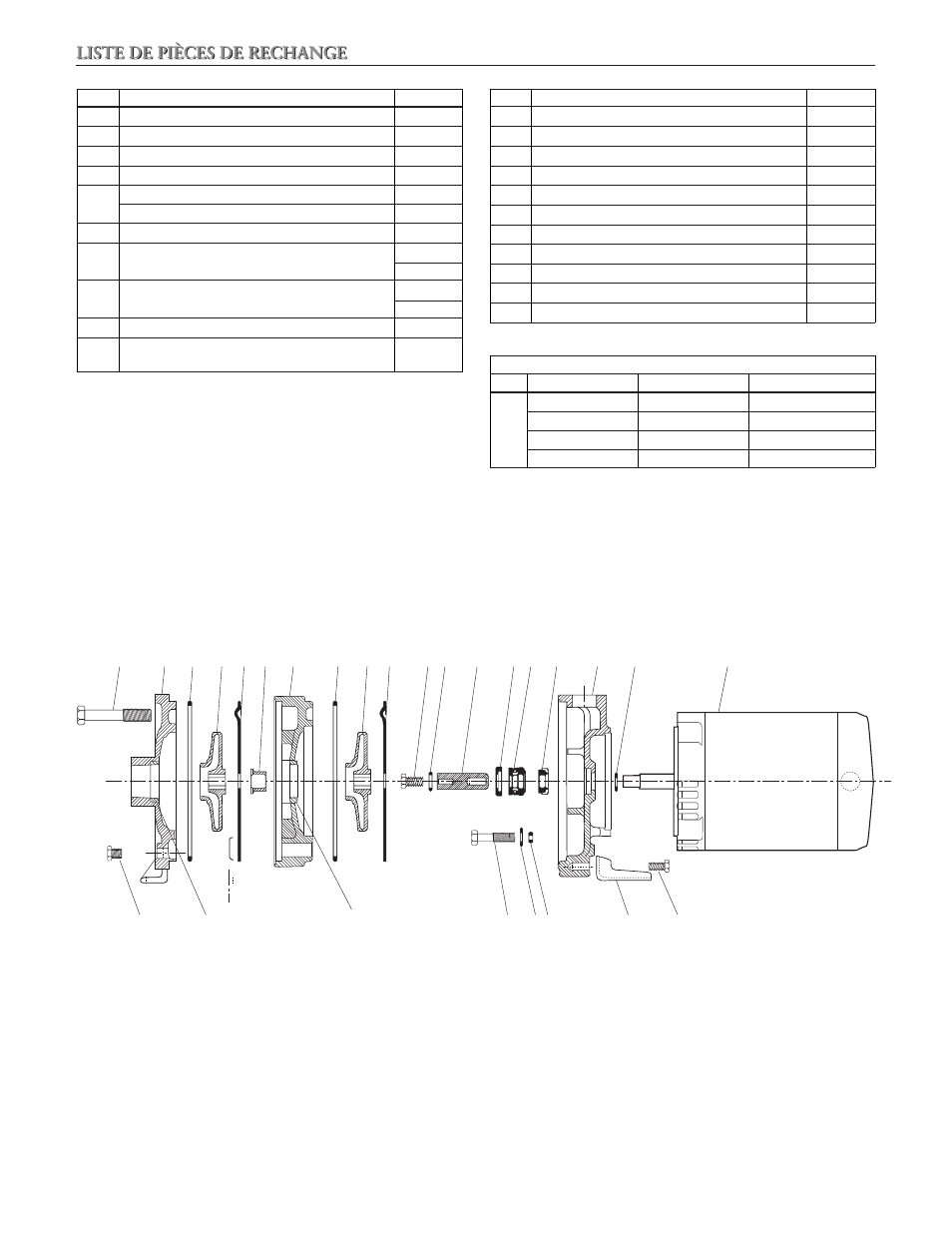

LISTE DE PIÈCES DE RECHANGE
