FACE FRAME CABINET APPLICATIONS
INSTALLATION SUR DES ARMOIRES À
MONTANTS DE FACE
APLICACIONES PARA GABINETES CON
MARCO DE SUPERFICIE
RECOMMENDED: Use front and rear mounting brackets
(sold separately) for drawer slide installation in face
frame cabinets.
1. Secure a 0.75" D x 2" W vertical mounting strip
3A (not
included) to the rear wall or cabinet back for each slide.
Position the inside edge at a line 1.25" inward from the
face frame opening.
2. Mount rear brackets
3B (sold separately) to the mount-
ing strip through two vertical slots. Position brackets
as indicated in
Fig. 3. Check that the inside edge of the
bracket is flush with the face frame 3C.
3. Mount front brackets 4A (sold separately) as shown
in Fig. 4, with the bracket bottom positioned on face
frame 4B.
4. Separate slide members by depressing the lever release
5B. Insert the end of the cabinet member into the rear
bracket
4C as shown in Fig.4 . Install two #8 screws into
front bracket 4D as shown in Fig.4.
5. Check that both cabinet members are vertically and
horizontally parallel. Make any adjustments necessary.
Secure the rear brackets with a third screw.
6. For proper placement of the drawer member on the
drawer, measure the dimension from the edge of the
front bracket
5A to the front frame edge. This will be
dimension 'A'.
7. Add 0.063" to dimension 'A' and install drawer member
as shown in
Fig. 5, through the vertical slots. Adjust
vertical position and install two more screws in round
holes to secure in place.
8. With ball retainers fully forward, insert drawer
members. Cycle drawer to ensure proper alignment and
operation.
RECOMMANDATION : Utilisez des supports de montage
avant et arrière (vendus séparément) si vous installez les
glissières de tiroir dans des armoires avec montants
de face.
1. Fixez une latte de montage verticale
3A (non incluse)
de 19 mm d’épaisseur x 50,8 mm de large (0,75 po x 2
po) sur le mur arrière ou au dos de l’armoire, ceci pour
chaque glissière. Placez le bord intérieur sur une ligne
située à 31,75 mm (1,25 po) vers l’intérieur par rapport à
l’ouverture du montant de face.
2. Montez les supports arrière
3B (vendus séparément)
sur la latte de montage en les glissant à travers les
deux ouvertures verticales. Positionnez les supports tel
qu’illustré à la
fig. 3. Vérifiez que le bord intérieur du
support est de niveau avec le montant de face 3C.
3. Montez les supports avant 4A (vendus séparément),
tel qu’illustré à la fig. 4, en veillant à placer la base du
support contre le montant de face 4B.
4. Retirez les éléments de glissière en appuyant sur le
levier de déverrouillage
5B. Insérez l’extrémité de l’élément
d’armoire dans le support arrière 4C, tel qu’illustré à la
fig.4. Installez deux vis n°8 dans le support avant 4D, tel
qu’illustré à la
fig. 4.
5. Vérifiez que les deux éléments d’armoire sont parallèles,
verticalement et horizontalement. Au besoin, effectuez des
réglages. Fixez les supports arrière avec une troisième vis.
6. Afin de bien positionner l’élément de tiroir sur le tiroir,
mesurez la distance qui sépare le bord du support avant
5A et le bord du montant avant. On désignera cette
cote : « A ».
7. Ajoutez 16 mm (0,063 po) à la cote « A » et installer
l’élément de tiroir tel qu’illustré à la
fig. 5, en le glissant
à travers les ouvertures verticales. Ajustez la position
verticale, puis insérez deux autres vis dans les trous ronds
afin de bloquer l’ensemble.
8. Tout en maintenant les cages de retenue des billes
complètement vers l’avant, insérez les éléments de tiroir.
Ouvrez et fermez le tiroir plusieurs fois pour vous assurer
que l’alignement et le fonctionnement sont corrects.
SE RECOMIENDA: Utilizar soportes de montaje delanteros
y traseros (se venden por separado) para instalar
deslizadores en gabinetes con marco de superficie.
1. Para cada deslizador, fije una tira de montaje vertical
3A, de 1,9 cm de diámetro x 5,1 cm de ancho (no
incluidas), en la pared trasera del gabinete. Coloque
el borde interno sobre una línea ubicada a 3,2 cm de la
abertura del marco de superficie.
2. Monte los soportes traseros
3B (se venden por
separado) en la tira de montaje, a través de las ranuras
verticales. Coloque los soportes como se indica en la
Fig. 3. Controle que el borde interior del soporte esté a ras
con el marco de superficie
3C.
3. Monte los soportes delanteros 4A (se venden por
separado) como se muestra en la Fig. 4, con la parte
inferior del soporte ubicada en el marco de superficie 4B.
4. Baje la palanca de liberación 5B y separe los miembros
del deslizador. Inserte el extremo del miembro del gabinete
en el soporte trasero
4C, como se muestra en la Fig. 4.
Instale dos tornillos N.º 8 en el soporte delantero 4D, como
se muestra en la Fig. 4.
5. Controle que los dos miembros del gabinete estén
paralelos en forma vertical y horizontal. Realice todos los
ajustes necesarios. Asegure los soportes traseros con un
tercer tornillo.
6. Para colocar correctamente el miembro en el cajón,
mida desde el borde del soporte delantero
5A hasta el
borde del marco frontal. El resultado será la medida 'A'.
7. Sume 1,6 mm a la medida 'A' e instale el miembro
del cajón, como se muestra en la
Fig. 5, a través de las
ranuras verticales. Ajuste la posición vertical e instale
otros dos tornillos en los agujeros, a fin de asegurar el
miembro en su lugar.
8. Con los retenedores de bola completamente hacia
delante, inserte los miembros del cajón. Mueva el cajón
para asegurarse de que encaje y se deslice correctamente.

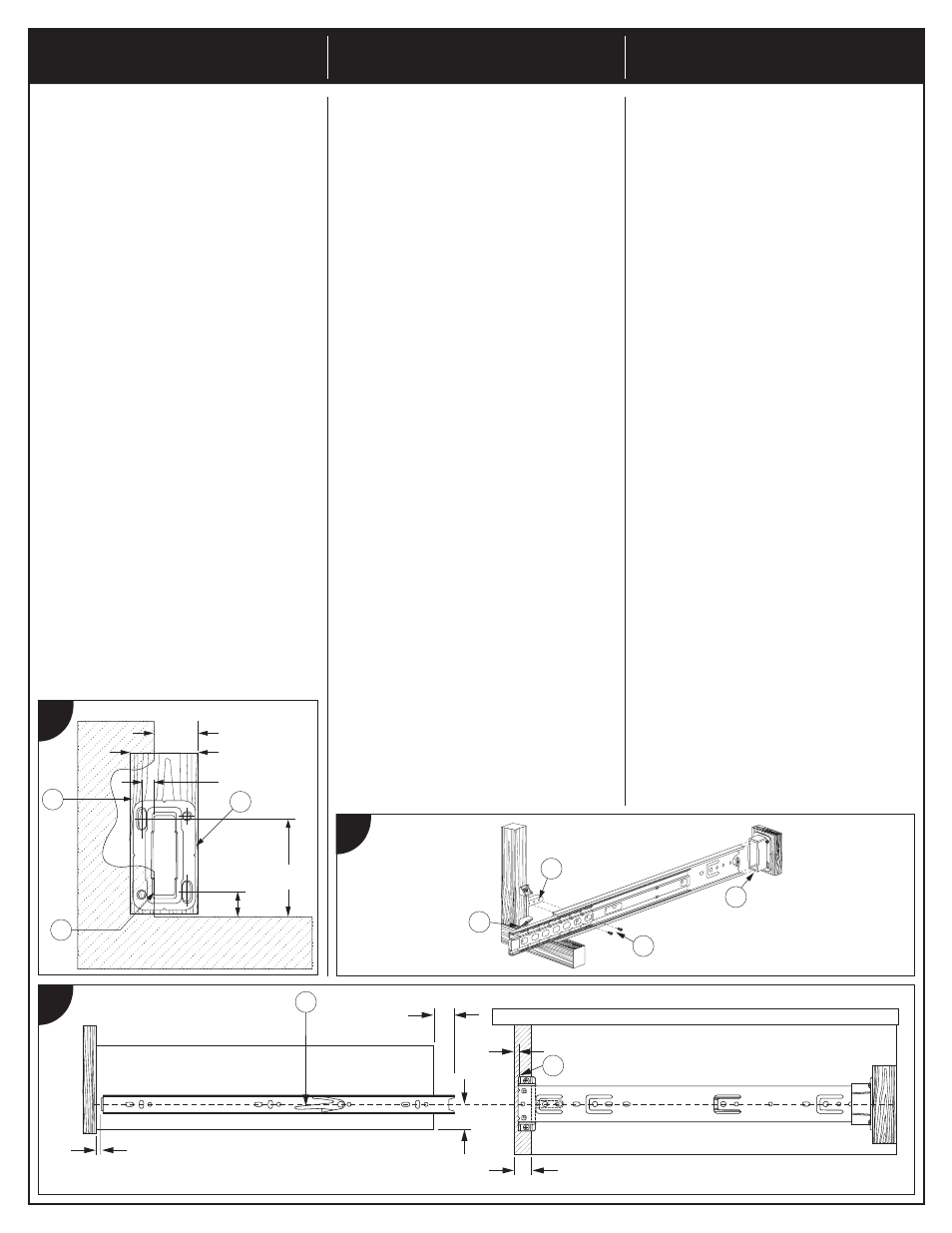

FIG.
3
FIG.
4
FIG.
5
