204 Instalación
Posición Tamaño del habitáculo Chimenea Espacio entre el
W D H (min) armario y el techo
La microonda se puede caber en la posición A, B 0 C:
INSTALACIÓN
Instalación del aparato
1. Retire todo el embalaje y compruebe con cuidado si hay
alguna señal de desperfectos.

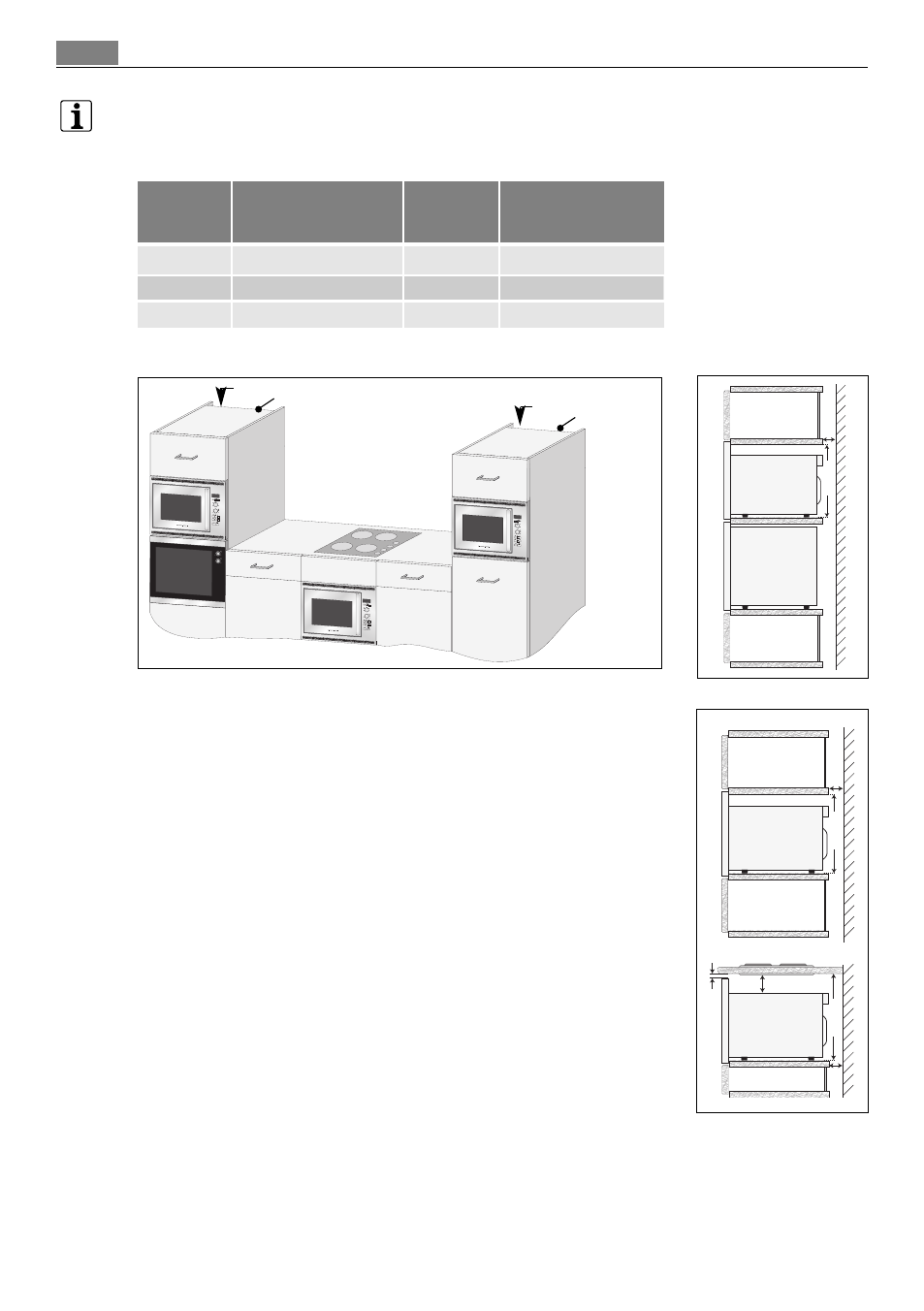

2. Si el microondas se coloca en la posición C, asegúrese de
que haya los mínimos espacios de aire, tal y como se
muestra en la imagen.
3. Fije los cuadro bloques de retención del armario en su
sitio utilizando la plantilla de ajuste (TMAPTA004URR0).
4. Encaje el aparato en el armario de la cocina, elévelo por
encima de los bloques inferior/frontal y empuje
suavemente y sin forzar, hasta que el marco frontal del
horno encaje con la apertura frontal del armario.
5. Cerciórese de que el aparato esté estable y no se incline.
6. Fije el horno en su posición con los tornillos que se
suministran. Los puntos de fijación se encuentran dentro
de las zonas de rejilla en la parte superior e inferior del
horno (ver elemento 1 de la imagen de la página 174).
7. Ajuste las tuercas de los tornillos del marco en las cuatro
posiciones de fijación (se suministran 2 tuercas de repuesto).
8. Es importante garantizar que la instalación de este
producto se realiza de acuerdo con las instrucciones de
este manual y las instrucciones de instalación del
fabricante del horno u hornalla convencional.
A 560 x 550 x 450 20 50
B 560 x 500 x 450 20 50
C 560 x 550 x 460 20 No aplicable
Medidas expresadas en (mm)
