? Avant de commencer
Prenez note des précautions suivantes avant d'installer le dissipateur CPU Silent Square.
1.Assurez-vous d'avoir éteint votre ordinateur et retirer le câble d'alimentation avant d'installer le
refroidisseur de CPU.
2.Installez le CPU avant d'installer le refroidisseur.
3.Si nécessaire, retirez le ventilateur du châssis ou un des panneaux latéraux pour laisser l'air circuler.
4.Si nécessaire, retirez le socket de rétention par défaut de la carte mère avant d'installer le
refroidisseur.

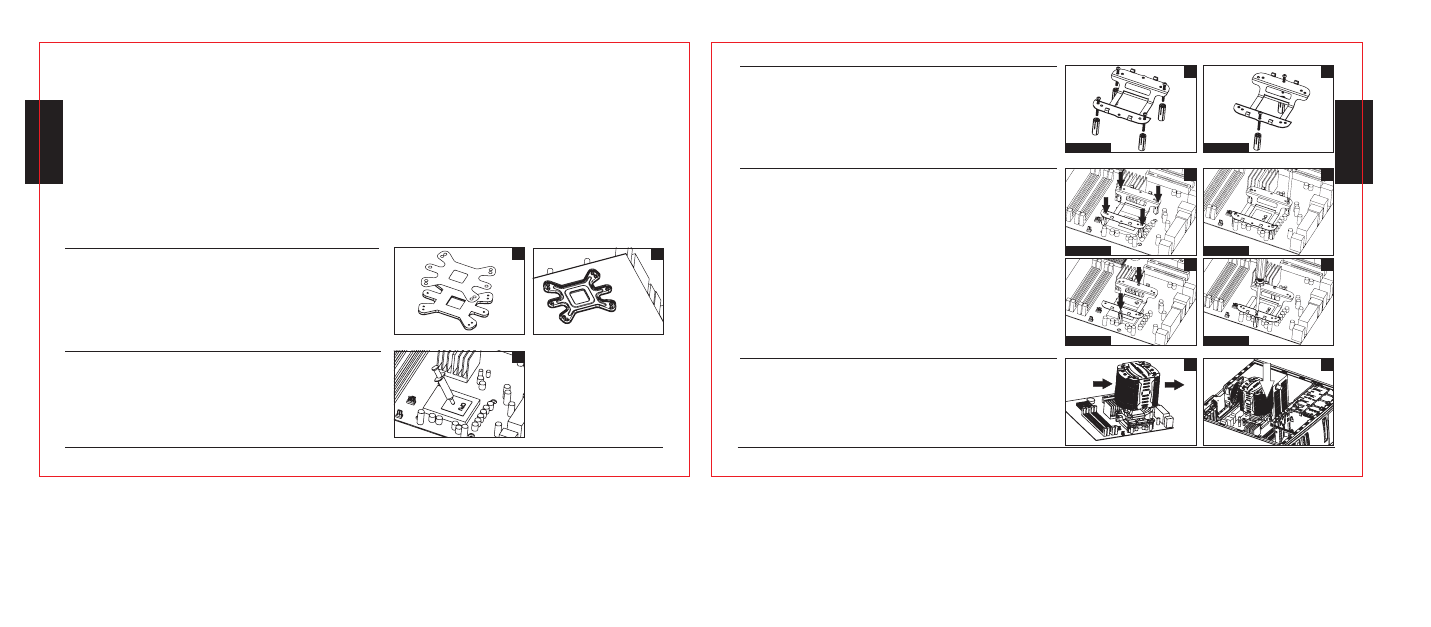

? Procedures d'installation
Retirez l'autocollant de la plaque arrière. Puis,
positionnez la plaque arrière sous la carte mère en
vous assurant qu'elle s'aligne bien sur les 4
ouvertures. (Note: Veuillez ignorer cette étape si une
plaque arrière se trouve déjà sous la carte mère.)
Appliquez une fine couche de pâte thermique sur la
surface du CPU installé.
Assemblez le bracket de rétention universel:
Insérez les entretoises dans les trous réservés aux vis
dans le bracket de rétention.
?Processeurs K8: utilisez deux vis et entretoises K8 comme
indiqué sur la figure 5.
?Processeurs P4 478/775: utilisez quatre vis et entretoises P4
comme indiqué sur la figure 4.
Placez le bracket de rétention sur la carte mère.
Verrouillez le module de rétention avec des vis.
Utilisez un tournevis pour serrer les vis dans une
séquence diagonale jusqu'à ce que le tout soit
fermement en place.
Placez délicatement le dissipateur sur le bracket de
rétention. Assurez-vous que la flèche sur le ventilateur
du refroidisseur soit dirigée vers le panneau arrière de
la carte mère, comme indiqué sur les figures 10 et 11.
-6- -7-
P4 478/775
P4 478/775 P4 478/775
K8
K8 K8
4
6
8
10
1
3
5
7
9
11
2
4.
1.
2.
3.
5.
Français Français
