-27-
3.ユニバーサルブラケットを組み立てる :
スタンドオフをブラケットのネジ穴に入れます。
5.ブラケットをマザーボードに取り付けネジで固定します。
ネジはドライバーで対角線上に締めてください
注：
マザーボードにより設計が異なりますので、ASUS
はオプションとしてVertical Converter AMDを提供。
エアフローをケースリアパネルへ向かわせることで、
効果的な散熱が期待できます。
（オプションが利用できるのは物理的に支障がない
場合に限られます；図4.1参照）
- Intel 478/ 775プロセッサ：Intel用ネジ（4つ）とスタンドオフを478/ 775
のネジ穴に使用します（図3.1参照）。
- AMD 939/ 940プロセッサ：939/ 940用ネジ（２つ）とスタンドオフを使用します
（図3.2参照）。
- AMD AM2プロセッサ：AM2用ネジ（４つ）とスタンドオフを使用します
（図3.3参照） 。
-26-

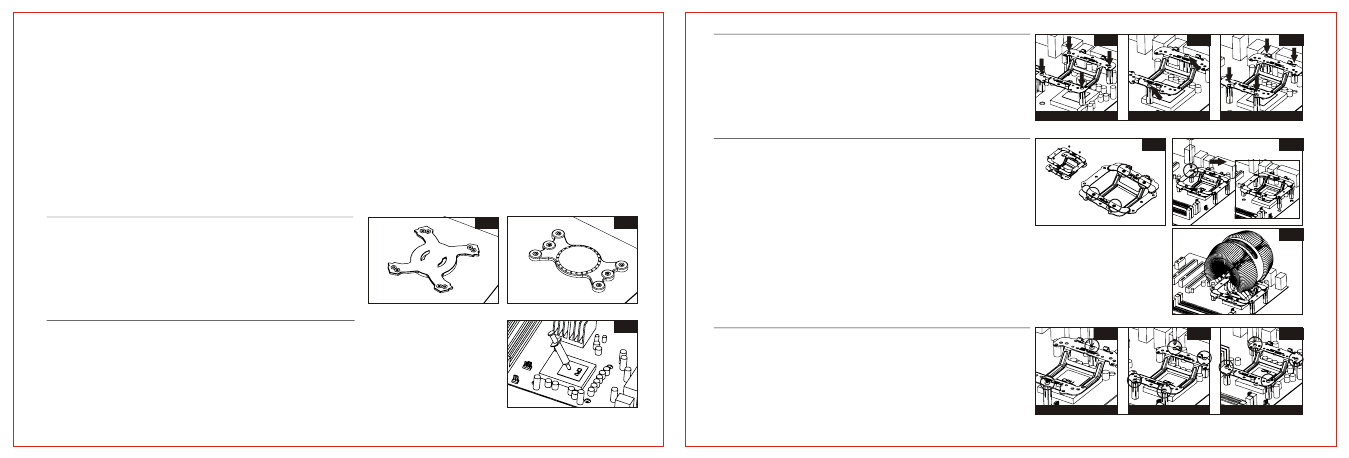

本製品を取り付ける際は、次の事項に注意してください。
1.必ずコンピュータの電源をオフにし、電源コードをコンセントから抜いてください。
2.本製品を取り付ける前に、CPUを取り付けてください。
3.通気の観点から、必要な場合はケースサイドパネルにあるケースファンまたはエアダクトを取り
外してください。
4.マザーボードにソケットが装備されている場合は取り外してください
1.ユニバーサルバックプレートのタイプを確認します（Intel / AMD）。
Intel 478/ 775、AMD AM2は穴が４つ、AMD 939/ 940は穴が２つ
です。確認したら、マザーボードの下にあるバックプレートの
位置と合わせます （注：マザーボードに既にバックプレートがあ
る場合は、この手順は不要）。
2.取り付けたCPUにサーマルグリースを適量塗ります。
- 始める前に
- 取り付け手順
1.1
Intel AMD
8
AMD 939 / 940 Intel 478 / 775 AMD AM2
1.2
2
Intel 478 / 775 AMD 939 / 940 AMD AM2
3.1
4.1
5.1 5.2 5.3
4.2
4.3
3.2 3.3
