Portugu
ê
s
3. Memória do sistema
Pode instalar DIMMs DDR/DDR2 sem entreposição e non-ECC de 128 MB,
256 MB, 512 MB e 1 GB nos sockets DIMM, utilizando as configurações
descritas nesta secção e relativas à memória.

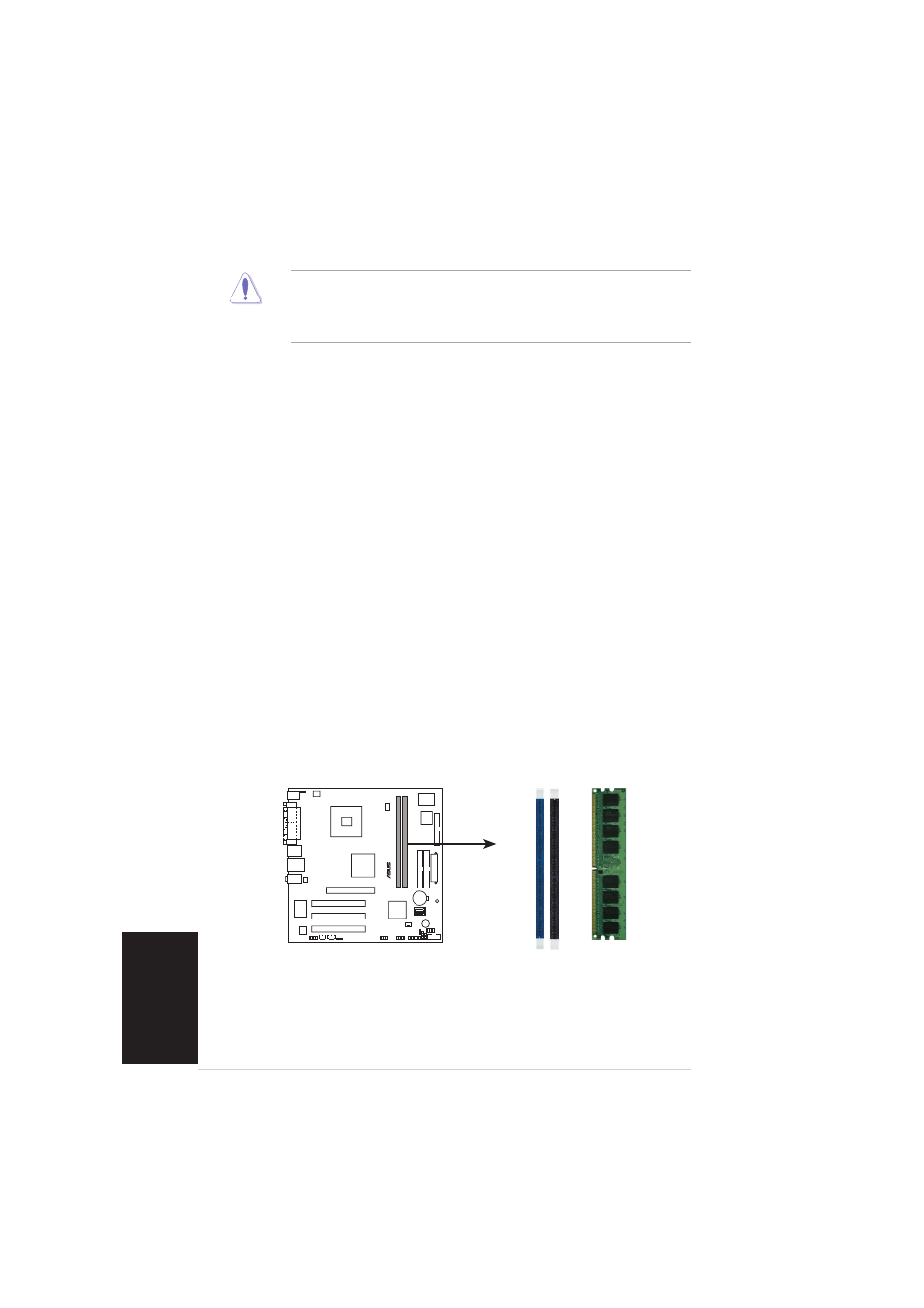

A figura seguinte mostra a localização dos sockets dos DIMMs DDR.
2. Levante a alavanca na direcção indicada pela seta e num ângulo de
135º.
3. Levante o prato de carregamento com o polegar e indicador num
ângulo de 100º (A), de seguida empurre a tampa PnP através da
janela do prato de carregamento para a remover (B).
4. Posicione a CPU por cima do socket, certificando-se de que o triângulo
dourado está no canto inferior esquerdo do socket. A chave de
alinhamento do socket deve encaixar no entalhe existente na CPU.
5. Feche o prato de carregamento (A), de seguida exerça pressão sobre
a alavanca de carregamento (B) até esta encaixar com um estalido na
patilha de fixação.
• Para evitar danificar os pinos do socket, não remova a tampa PnP a
não ser que esteja a instalar uma CPU.
• Guarde a tampa, caso seja necessário devolver o produto.
• A garantia do produto não cobre danos ao nível dos pinos do socket.
P5S800-VM
®
P5S800-VM 184-pin DDR DIMM sockets
DIMM1 DIMM2
