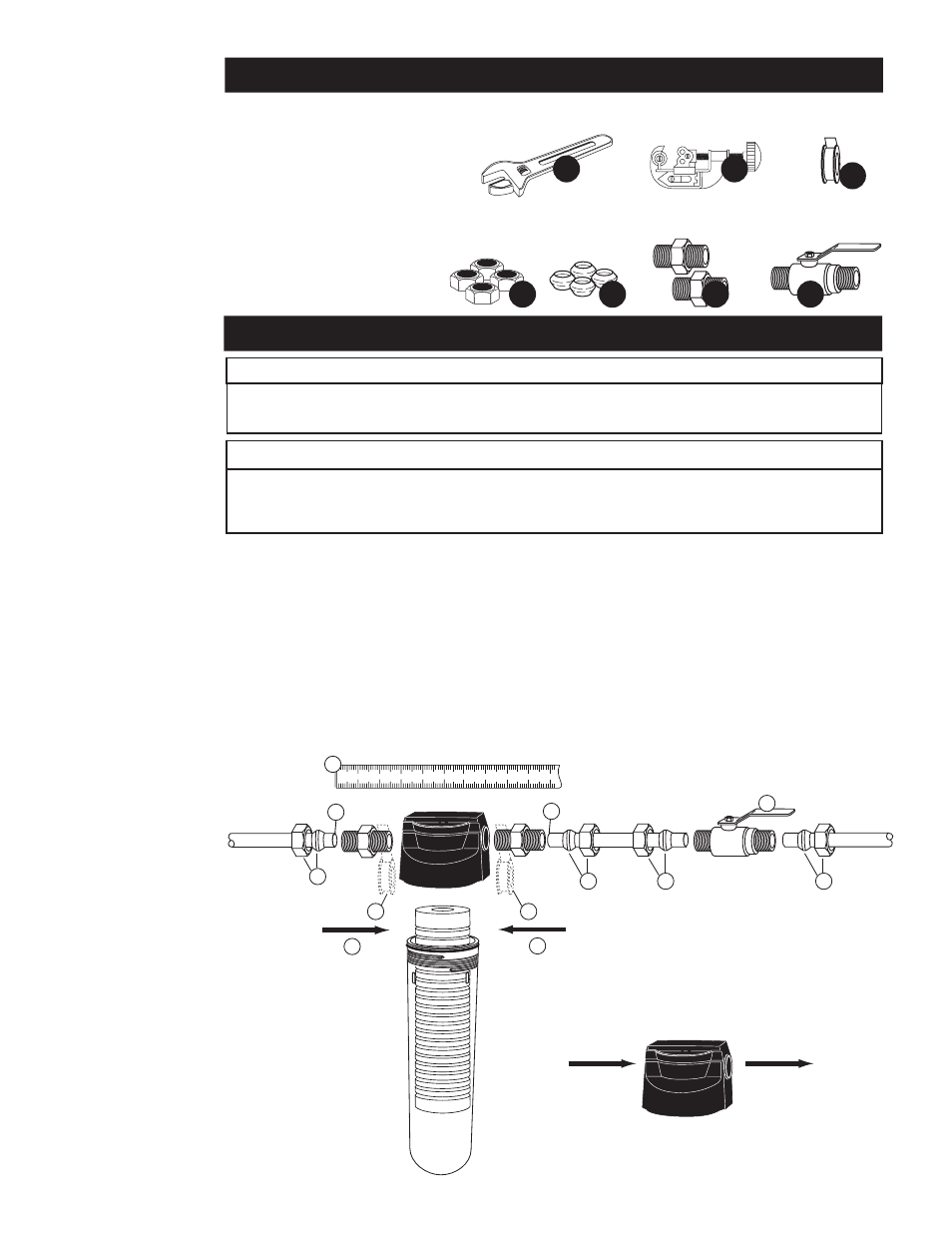

Outils et fournitures nécessaires (non compris):

A) Clé

B) Coupe-tuyau

C) Ruban de PTFE

D) 4 Écrous de Verrouillage en Laiton

E) 4 Bagues D’extrémité en Laiton

F) Adaptateur Mâle à Compression

G) Clapet à Bille à Compression
(Facultatif)

DÉMARRAGE

1

2

3

4

5

6

7

8

9

10

1

2

3

4

5

5

6

2

3

4

4

4

Entrée

Sortie

G

F

E

D

C

B

A

IMPORTANT: DIRECTIVES D’INSTALLATION

1. Assembler toutes les pièces sans les resserrer et calculer la longueur de tuyau à retirer. S’il s’agit d’une installation

avec soupape à raccord rapide, consulter les directives fournies avec la trousse APQM4.

2. Couper le tuyau à la bonne longueur.

3. Entourer les filets des deux adaptateurs mâles de ruban de PTFE et visser fermement dans chaque boîtier du filtre.

Bien resserrer en faisant attention de ne pas trop forcer.

4. Placer les écrous de verrouillage et les bagues d’extrémité en laiton tel qu’illustré sans le schéma.

5. Placer le filtre dans le boîtier avec les adaptateurs mâles raccordés à la plomberie d’entrée et de sortie.

S’assurer d’aligner correctement l’entrée du boîtier « IN » avec le tuyau d’alimentation en eau, tel qu’illustré ci-
dessous. Resserrer solidement les écrous de verrouillage à l’aide de la clé.

6. Rétablir doucement l’alimentation en eau, ouvrir la soupape d’arrêt et vérifier tous les joints pour repérer les fuites.

Ne pas se conformer à ces directives pourrait annuler la garantie.

Laisser un espace libre d’au moins 5,1 cm sous le fi ltre pour faciliter le remplacement de la cartouche.

Installer avec les orifi ces d’entrée et de sortie aux endroits indiqués sur l’étiquette. S’assurer de ne pas
intervertir les raccordements.

Afi n de réduire les risques de dommages matériels associés aux fuites d’eau:

À utiliser uniquement sur une conduite d’eau FROIDE. (40-100°F (4.4-37.8°C))

Couper l’alimentation en combustible du chauffe-eau après avoir coupé l’eau.

AVERTISSEMENT

REMARQUES IMPORTANTES
