Page 37

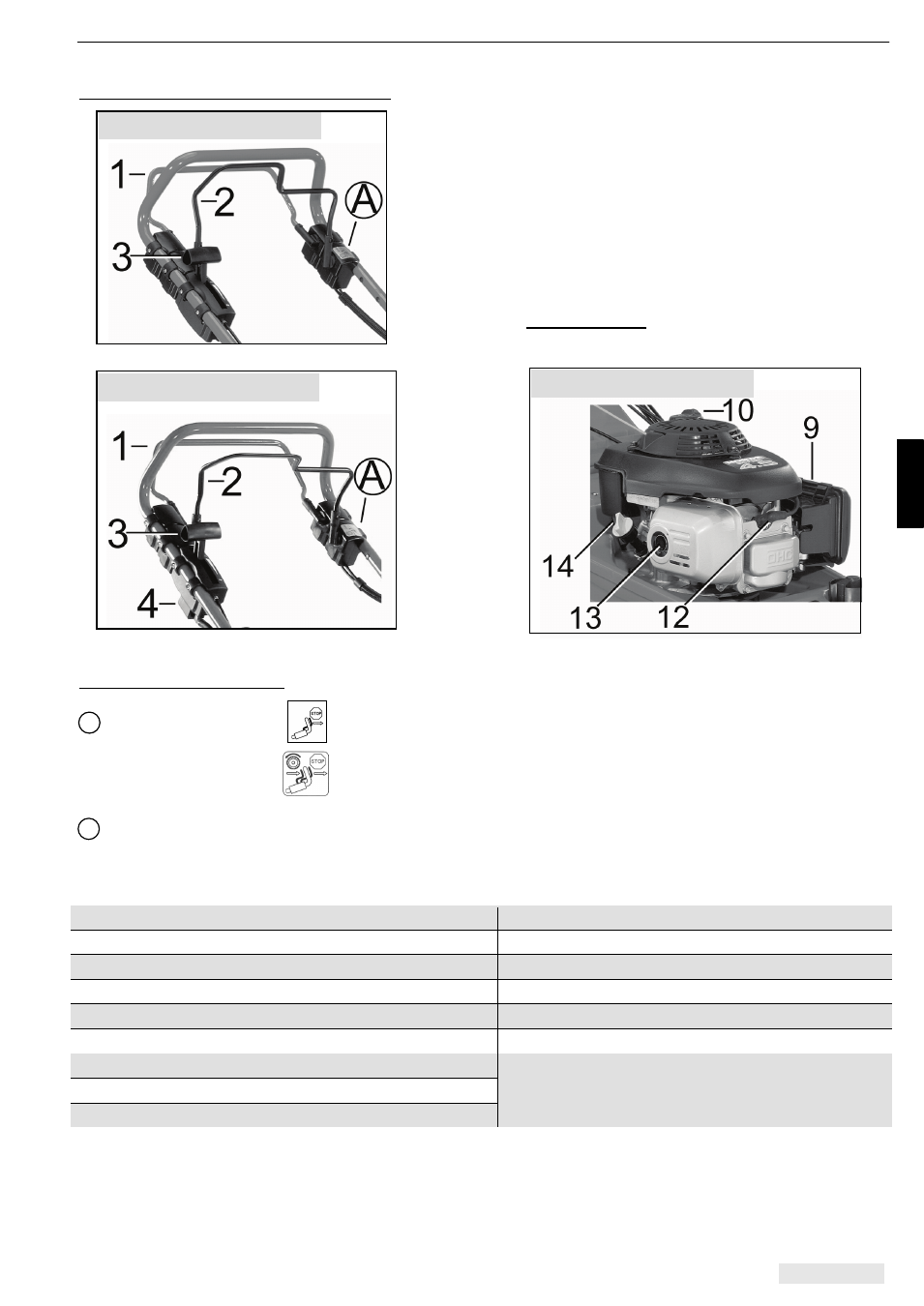

Organes de commande et éléments fonctionnels

FRANÇAIS

Organes de commande selon le modèle :

Moteur 546HR :

Etiquettes auto-adhésives :

Modèle

546:

Pour couper le moteur  relâcher l’étrier (1)

Modèle

546R, 546HR,

Mise en marche de la propulsion des roues  tirer l’étrier (2) vers le guidon

546RS :

Pour couper le moteur  relâcher l’étrier (1)

B :

Mettre de l’huile moteur avant utilisation de la tondeuse

1. Levier de frein

9. Filtre à air

2. Levier de traction (

546R, 546HR, 546RS)

10. Réservoir de carburant

3. Levier d‘accélérateur

11. Réglage de la hauteur de coupe

4. Clé pour le démarrage électrique (

546RS)

12. Bougie d’allumage

5. Poignée de lanceur

13. Echappement

6. Sac de ramassage de l’herbe

14. Bouchon d’huile

7. Clapet de protection

15. -

Batterie

(

546RS)

Boite de traction

(

546R, 546HR, 546RS)

8. Molette de serrage

Fig. 2c: Motor

546HR

Fig. 2b:

546RS

Fig. 2a:

546R, 546HR
