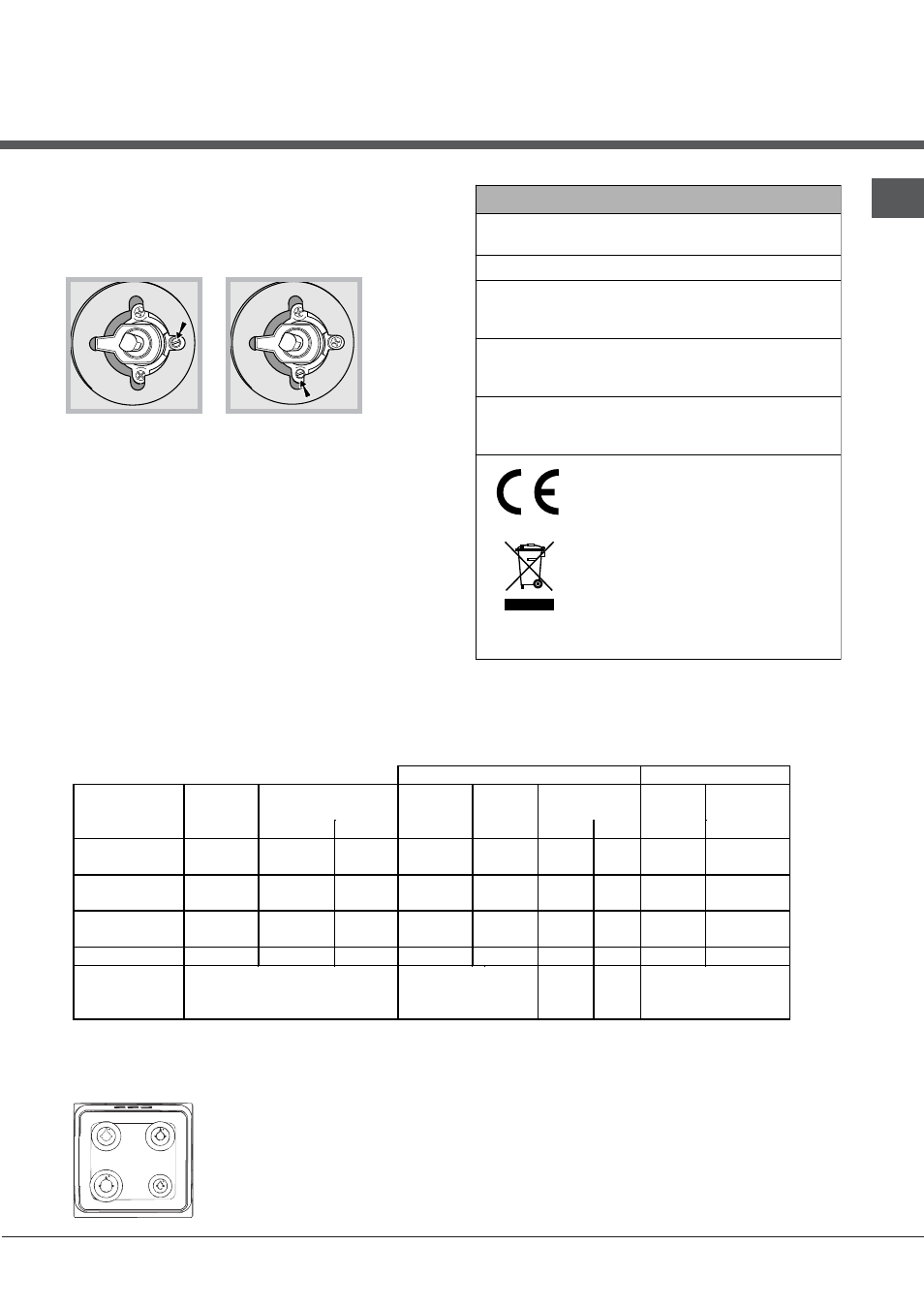

IT
7
una piccola fiamma regolare.
! Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
5.
verificare che ruotando rapidamente la manopola dalla
posizione MAX a quella MIN o con rapide aperture
e chiusure della porta del forno non si abbiano
spegnimenti del bruciatore.
! Fare attenzione ai cavi delle candele e ai tubi delle
termocoppie.
! Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura con
quella corrispondente al nuovo gas, reperibile presso i
Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile)
da quella prevista, è necessario installare sulla
tubazione d’ingresso un regolatore di pressione,
secondo le
norme EN 88-1 e EN88-2
in vigore per i
“regolatori per gas canalizzati”.
DATI TECNICI
Dimensioni
Forno HxLxP
31x43,5x43,5 cm
Volume
lt. 58
Dimensioni utili
del cassetto
scaldavivande
larghezza cm 46
profondita cm 42
altezza cm 8,5
Tensione e
frequenza di
alimentazione
vedi targhetta caratteristiche
Bruciatori
adattabili a tutti i tipi di gas
indicati nella targhetta
caratteristiche.
Direttive Comunitarie:
2006/95/EC del 12/12/06 (Bassa
Tensione) e successive
modificazioni - 2004/108/EC del
15/12/04 (Compatibilità
Elettromagnetica) e successive
modificazioni - 2009/142/EC del
29/06/90 (Gas) e successive
modificazioni -93/68/EC del
22/07/93 e successive
modificazioni - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Tabella 1
Gas Liquido
Gas Naturale
Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Bruciatore
Nominale Ridotto
(mm)
(mm)
***
**
(mm)
Rapido
(Grande) (R)
100
3.00
0.70
41
86
218
214
116
286
Semi Rapido
(Medio) (S)
75
1.90
0.40
30
70
138
136
106
181
Ausiliario
(Piccolo) (A)
55
1.00
0.40
30
50
73
71
79
95
Forno
-
2.60
1.00
52
78
189
186
119
248
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
20
17
25
*
A 15°C 1013 mbar-gas secco
**
Propano P.C.S. = 50,37 MJ/Kg
***
Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m³
S
S
R
A
CG64SG1 I /HA
CG64SG1 X I /HA
CG64SG1 AG /HA
CG64SG1 X AG /HA
Tabella caratteristiche bruciatori e ugelli
