ESPAÑOL

ESP

INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO

FUNCIONES DEL GRIFO

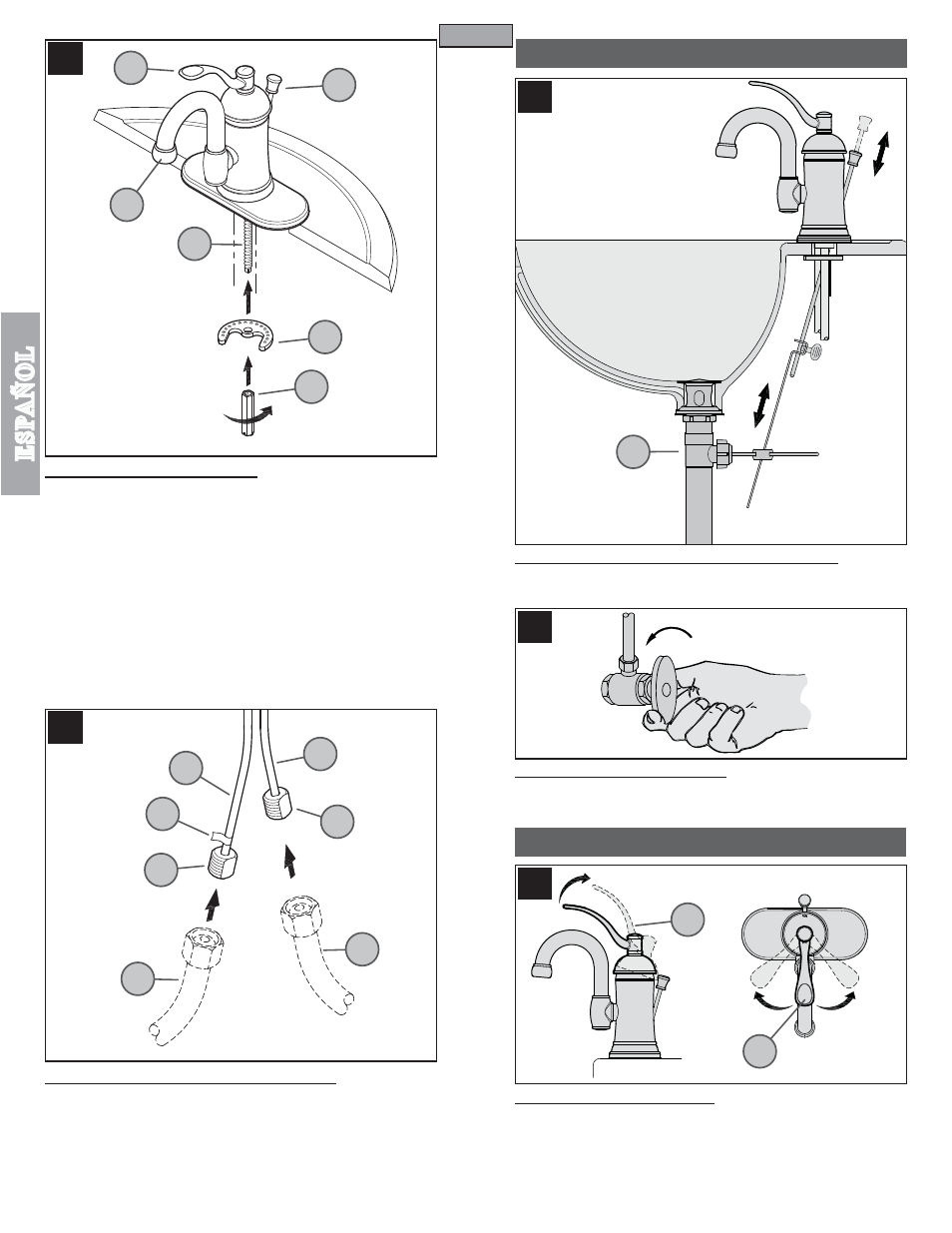

7 CÓMO ASEGURAR EL GRIFO

Desde abajo del fregadero, sujete el cuerpo de control (7A) colocando la arandela de
metal (7B) y enroscando la tuerca larga (

Hex.) (7C) sobre el poste de montaje (7D).

Asegúrese de que las protuberancias en la arandela de metal (7B) queden apuntando
hacia arriba. No apriete demasiado, veriﬁque que la manija (7E) gira de igual forma en
ambas direcciones. Con la mano apriete la tuerca larga (7C). Asegúrese que la barra
para elevación (7F) se mueve libremente. Asegure la tuerca larga (7C) pero no exceda
un cuarto de vuelta.

Precaución: ¡No apriete demasiado!

8 CONEXIONES DE SUMINISTRO DE AGUA

Separe suavemente los tubos de suministro de agua caliente y fría (8A) aproximadamente
tres pulgadas. Conecte las tuberías de suministro de agua (8C) a las entradas del grifo
(8B). Conecte la línea de suministro de agua caliente al conector de entrada de agua
caliente (8D) indicado con la etiqueta roja. (Las tuberías de suministro no está incluidos).
Siga las instrucciones del fabricante al instalar las líneas de fuente. ¡No tuerza los
tubos de suministro (

8A)!

9 INSTALACIÓN DEL MECANISMO DE VACIADO

Instale y ajuste el cuerpo de drenaje (9A) con las instrucciones que son incluidas en el
conjunto del cuerpo de drenaje.

10 CÓMO ACTIVAR LA UNIDAD

Abra el suministro de agua fría y caliente, luego veriﬁque que no hay fugas por abajo
y arriba del fregadero.

11 FUNCIÓN DE LA VÁLVULA

Al levantar la manija de palanca (11A), la válvula se activará y permitirá el ﬂujo de agua.
El ﬂujo de agua aumentará al continuar levantando la manija de palanca (11A). Al girar
la manija de palanca (11A) en sentido contrahorario, la temperatura del agua disminuirá
hasta ﬂujo frío únicamente. Al girar la manija de palanca (11A) en sentido horario, la
temperatura del agua aumentará hasta ﬂujo caliente únicamente.

Note: Debe purgar el grifo antes abrir las válvulas (cousulte al paso 12).

CALIENTE

FRÍA

ABIETRA

11A
