Istruzioni per l’uso

3B SCIENTIFIC

3B SCIENTIFIC® PHYSICS

PHYSICS

U56001 Generatore di vibrazioni

8/04 ALF

Il generatore di vibrazioni serve a produrre onde mec-
caniche per lo studio delle variazioni e delle risonan-
ze.

1. Norme di sicurezza

•

Durante le operazioni di inserimento e/o estrazio-
ne degli accessori, fare attenzione a non esercitare
un’eccessiva compressione e/o tensione sul sup-
porto, per non danneggiare l’altoparlante. A tale
scopo bloccare il supporto con una mano, inse-
rendo e/o rimovendo l’accessorio con l’altra mano.

2. Descrizione, caratteristiche tecniche

Il generatore di vibrazioni è composto da un altopar-
lante, che è racchiuso in una solida custodia plastica.
Applicata sull’altoparlante si trova una spina di fis-
saggio dotata di jack da 4 mm per la trasmissione del-
le vibrazioni.
Sul generatore di vibrazioni è possibile fissare e fare
vibrare molle, piastre di Chladni, nastri di gomma ed
altri accessori. Per produrre le vibrazioni è necessario
un generatore di funzione con uscita di potenza (ad
es. generatore di funzione U21010 con interfaccia op-
pure generatore di funzione F12 U21015).
Compreso supporto per asta di supporto (fino a 8 mm
Ø) sul retro dell’apparecchio per la dimostrazione delle
onde stazionarie in una molla elicoidale. Il generato-
re è dotato di meccanismo di protezione da sovracca-
rico.

Attacco: mediante jack di sicurezza da 4 mm
Impedenza:

Ω

Range di frequenza:

da 0 a 20 kHz

Protezione da sovraccarico: fusibile 1 A
Dimensioni:

200x160x70 mm

Peso:

1,4 kg

2.1 Accessori
U56002 Nastro di gomma
U56003 Accessorio per oscillazioni di molle
U56004 Accessorio per la teoria cinetica dei gas
U56005 Piastra di Chladni, rotonda
U56006 Piastra di Chladni, quadrata
U56007 Filo di risonanza, circolare
U56008 Accessorio per onde di una corda

3. Sostituzione del fusibile

•

Svitare il portafusibili.

•

Sostituire il fusibile difettoso con uno nuovo.

•

Riavvitare il portafusibili.

4. Esempi di esperimenti

•

Fissare l’accessorio corrispondente all’esperimen-
to al generatore di vibrazioni.

•

Collegare il generatore di funzione ed impostare
la frequenza.

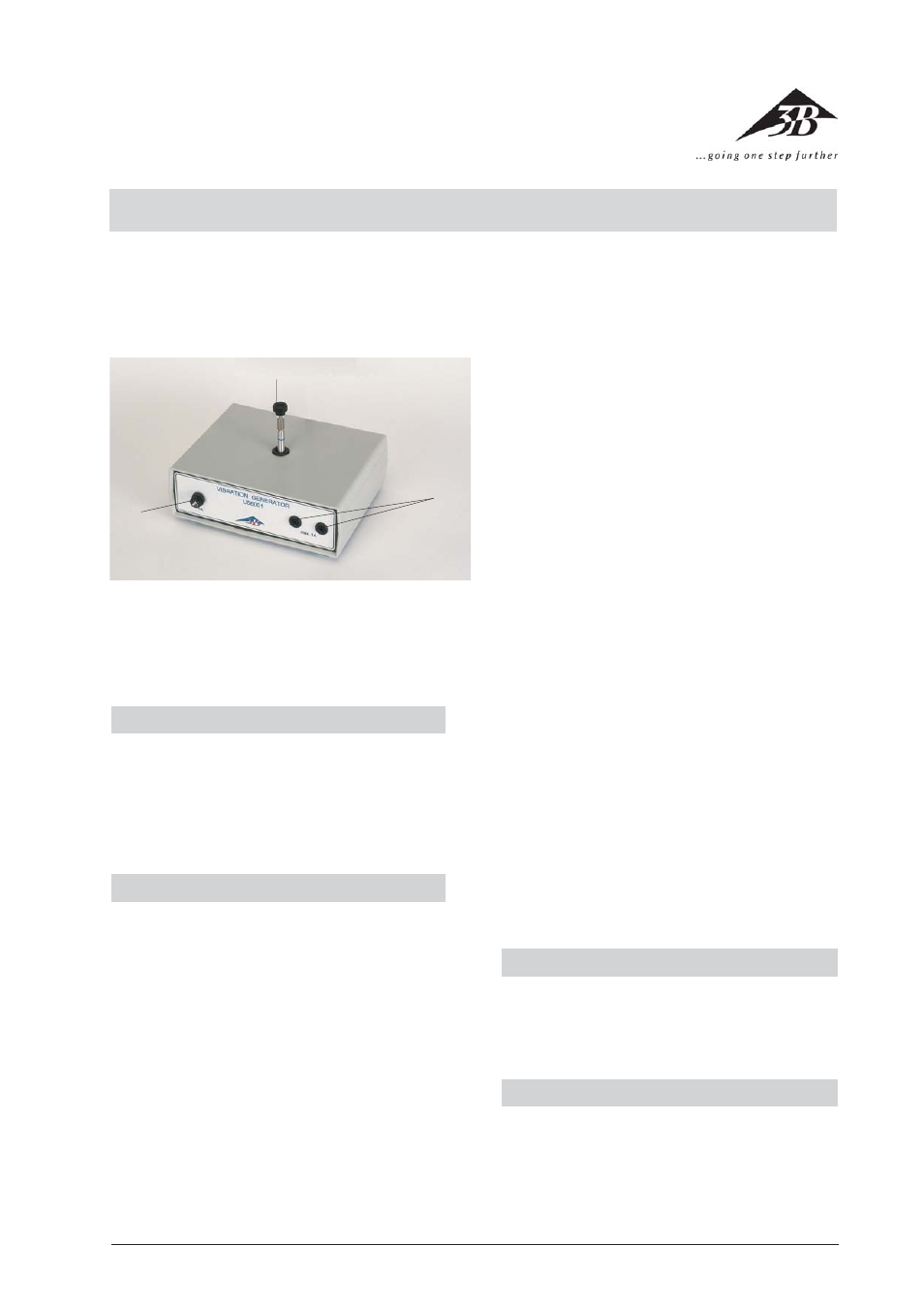

Jack di ingresso (jack di sicurezza da 4 mm)

Spina di fissaggio con jack da 4 mm

Portafusibili (con fusibile F 1,0 per 250 V)
