3B SCIENTIFIC® PHYSICS
1
Apparecchio di Boyle-Mariotte E 1017366
Istruzioni per l'uso
12/13 SD/ALF

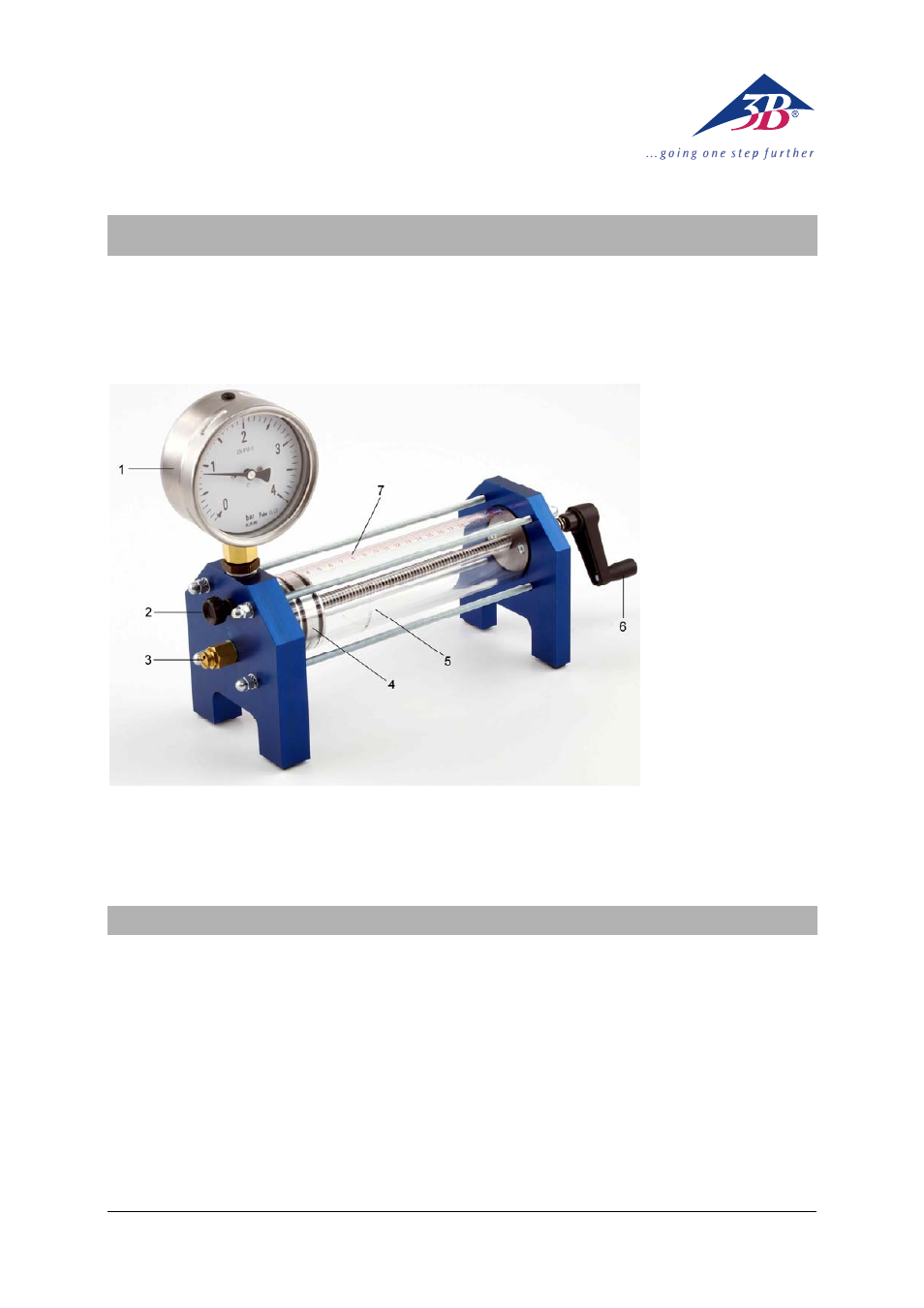

1 Manometro
2 Valvola di ventilazione e
sfiato
3 Valvola di sovrappressione
4 Pistone con O-ring
5 Cilindro di lavoro
6 Manovella con asta filettata
7 Scala
1. Descrizione
L'apparecchio di Boyle-Mariotte E serve ad
analizzare la relazione tra volume e pressione
di una determinata quantità d'aria a temperatu-
ra costante e a confermare la legge di Boyle-
Mariotte.
L'apparecchio è costituito da un cilindro in ple-
xiglas chiuso con pistone mobile che determina
il volume racchiuso, da una scala per la deter-
minazione del volume e da un manometro per
la determinazione della pressione. Lo sposta-
mento del pistone avviene ruotando l'asta filet-
tata con la manovella. Lo sforzo è ridotto, per- ché l'O-ring del pistone viene lubrificato con
una piccola quantità di olio siliconico.
Mediante una valvola di ventilazione e sfiato è
possibile creare una compensazione della
pressione con l'aria ambiente. Lo spostamento
successivo del pistone avviene a seconda della
situazione di partenza di sovrapressione o sot-
topressione.
Con un'eventuale sovrapressione di 3,5 bar si
apre una valvola di sovrapressione per motivi di
sicurezza.
