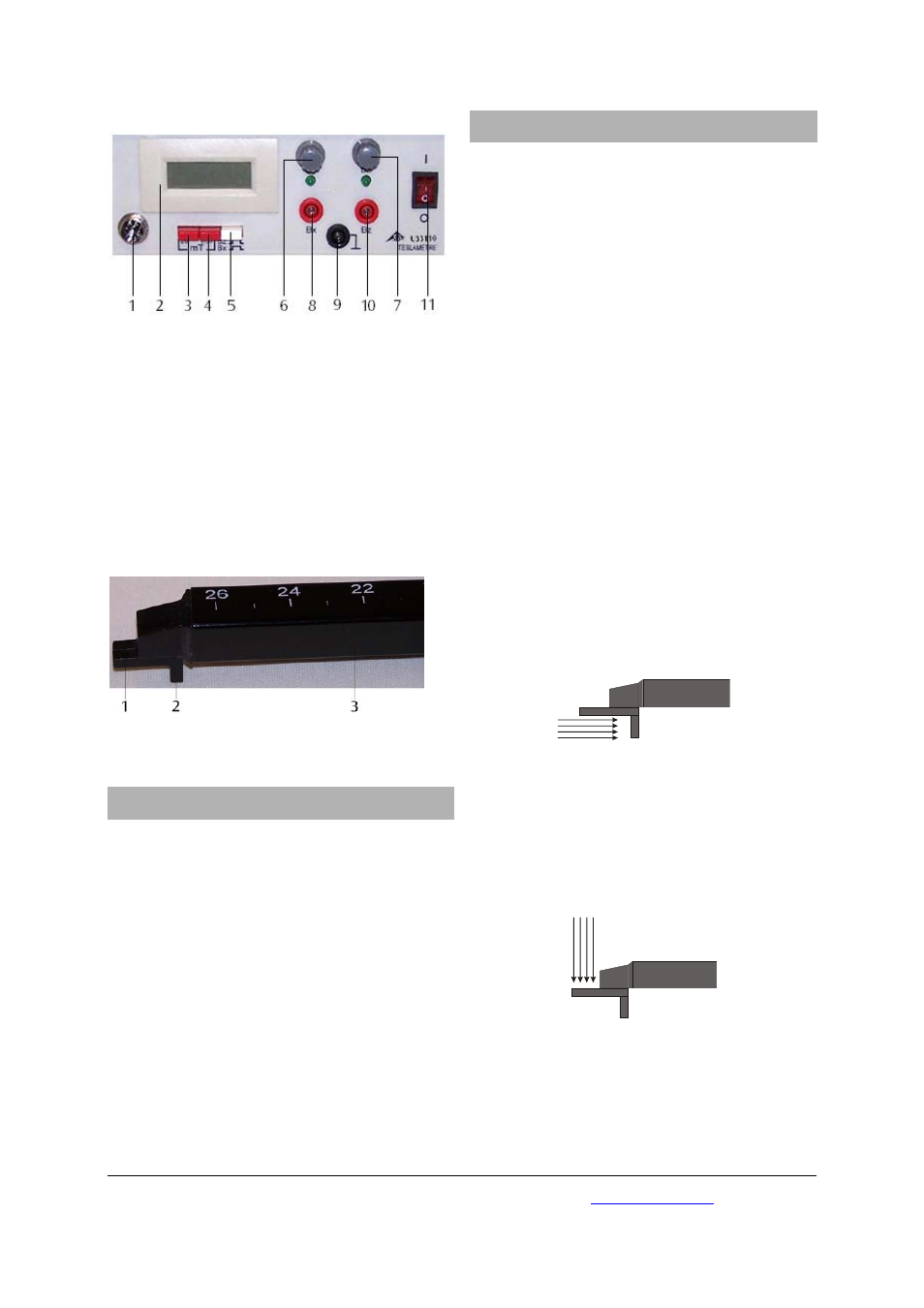

2.1 Elementi di comando
1 Presa di collegamento per sonda magnetica
2 Display
digitale
3 Selettore range di misura 20 mT
4 Selettore range di misura 200 mT
5 Selettore modalità di misurazione assiale (B
X
) e
tangenziale (B
Z
)
6 Regolatore dello zero B
X
con indicatore di
funzionamento a LED
7 Regolatore dello zero B
Z
con indicatore di
funzionamento a LED
8 Presa di uscita per la modalità di misurazione B
X
9 Presa di terra
10 Presa di uscita per la modalità di misurazione B
Z
11 Interruttore ON/OFF
Sonda magnetica: 1 Sonda Hall assiale (direzione x), 2 Sonda
Hall tangenziale (direzione z), 3 Supporto
3. Dati tecnici
Gamma di misurazione 20 mT
Risoluzione: 0,01 mT
Precisione: 2 % ±3 digits
Gamma di misurazione 200 mT
Risoluzione:
0,1 mT
Precisione: 2 % ±1 digits
Display digitale: LCD numerico 3½ con segno
per la direzione del
campo
Altezza dei numeri: 13 mm
Ingresso: spina BNC
Uscita: spine di sicurezza da 4 mm
Tensione di uscita: 10 mV / mT (20 mT)
1 mV / mT (200 mT)
Dimensioni dell’unità: 205 x 230 x 85 mm³
Dimensioni della sonda: 360 x 15 x 25 mm³
4. Comandi
4.1 Impostazione dello zero
Si consiglia di effettuare la regolazione dello zero nel
range di misura 20 mT. Quando successivamente si
passa al range di misura superiore, non è necessario
effettuare una nuova regolazione.
Se devono essere misurati campi magnetici generati da
magneti permanenti, la regolazione dello zero deve
essere effettuata a una distanza sufficiente dal magnete.
Se devono essere misurati campi generati da
conduttori percorsi da corrente, è consigliabile
posizionare la sonda nel punto di misura previsto a
corrente disinserita.
• Collegare la sonda magnetica alla presa di
collegamento 1.
• Selezionare la modalità di misurazione 20 mT.
• Ruotare il regolatore dello zero finché nel campo
di visualizzazione non compare zero o un valore
più piccolo possibile.
4.2 Misurazione dei campi magnetici assiali
Con la sonda Hall assiale si misura la componente
dell’induzione magnetica nella direzione dell’asse
della sonda.
Inoltre è possibile riconoscere la direzione del campo:
se il campo è rivolto nella direzione del supporto della
sonda (ad es. davanti al polo nord di un magnete a
barra), il valore indicato è positivo; in caso di
orientamento contrario, negativo.
4.3 Misurazione di campi magnetici tangenziali
Con la sonda Hall tangenziale si misura la
componente dell’induzione magnetica perpendicolare
alla piastra di supporto.
Inoltre è possibile riconoscere la direzione del campo:
un valore positivo significa che il campo entra nella
sonda dalla direzione della superficie di supporto con
scala, mentre un valore negativo indica la direzione
del campo opposta.
4.4 Utilizzo dell’uscita analogica
Attraverso le prese di uscita (8, 9, 10) è possibile
collegare a misuratori esterni (logger di dati,
registratori XY, multimetri analogici) una tensione
proporzionale al magnete. La tensione di uscita
corrisponde al display digitale. Il suo valore è di 10 mV
per ogni mT del valore misurato nel range 20 mT e 1
mV per ogni mT del valore misurato nel range 200 mT.
