3B SCIENTIFIC ® FÍSICA
1

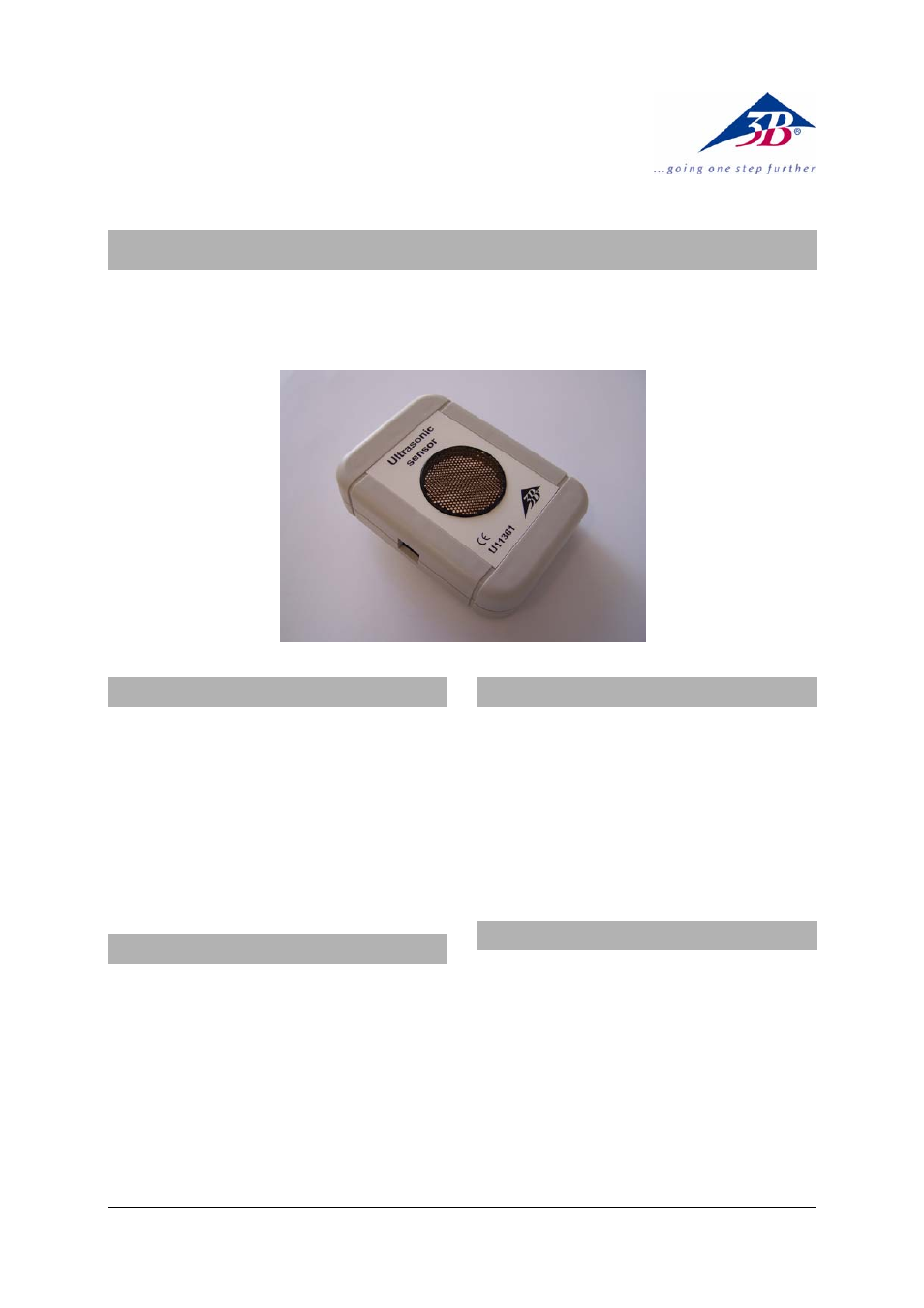

Sensor de movimentos de ultra-som U11361
Instruções de operação
06/09 Hh
1. Indicações de segurança
O sensor de movimentos de ultra-som em
funcionamento produz normalmente audíveis
pacotes de pulso individuais (Bursts = estouros) com
freqüência de repetição variável. Nesta condição o
funcionamento seguro de acordo ao uso apropriado,
é garantido.
• Em caso de falhas (danos visíveis no aparelho,
seqüência de sons dos estouros não costumeiros)
colocar o aparelho imediatamente fora de
serviço.
2. Fornecimento
1 Sensor de movimento de ultra-som U11361
1 Vara de apoio, 120 mm de comprimento
1 Vara de apoio, 60 mm de comprimento
1 Cabo de conexão miniDIN de 8 pinos, 1 m de
comprimento
1 Instruções de operação para U11361
3. Descrição
Caixa de sensor para a medição de movimentos
unidimensionais, como por exemplo, sobre o trilho
de ar ou na queda livre.
Utilizável em ligação com o 3B NETlog TM (U11300)
para a medição manual ou para o registro do valor
de medição com ligação ao computador do 3B
NETlab
TM (U11310).
Reconhecimento automático do sensor no 3B
NETlog
TM .
4. Modo de funcionamento
O sensor de movimentos envia pacotes de impulso
com 16 impulsos de ultra-som (“estouros”) com a
ajuda do transdutor ultra-sônico de folhas de ouro.
Ao cabo de um mínimo tempo “acusticamente
morto“ de aproximadamente 1 ms – isto equivale a
uma distância do objeto de aproximadamente 15 cm
– o transdutor ultra-sônico recebe a reflexão em
forma de eco num (movimentado) objeto (“alvo”). Do
lapso de tempo entre o envio e recebimento e da
velocidade do som dependente da temperatura no
ar é calculada a distância ao objeto. O sensor de
movimentos ajusta automaticamente a freqüência
de repetição dos estouros para distâncias maiores
