Microscopio monocular, Modelo 400 con tubo de observación
perpendicular U30713
Instrucciones de uso
10/07 ALF

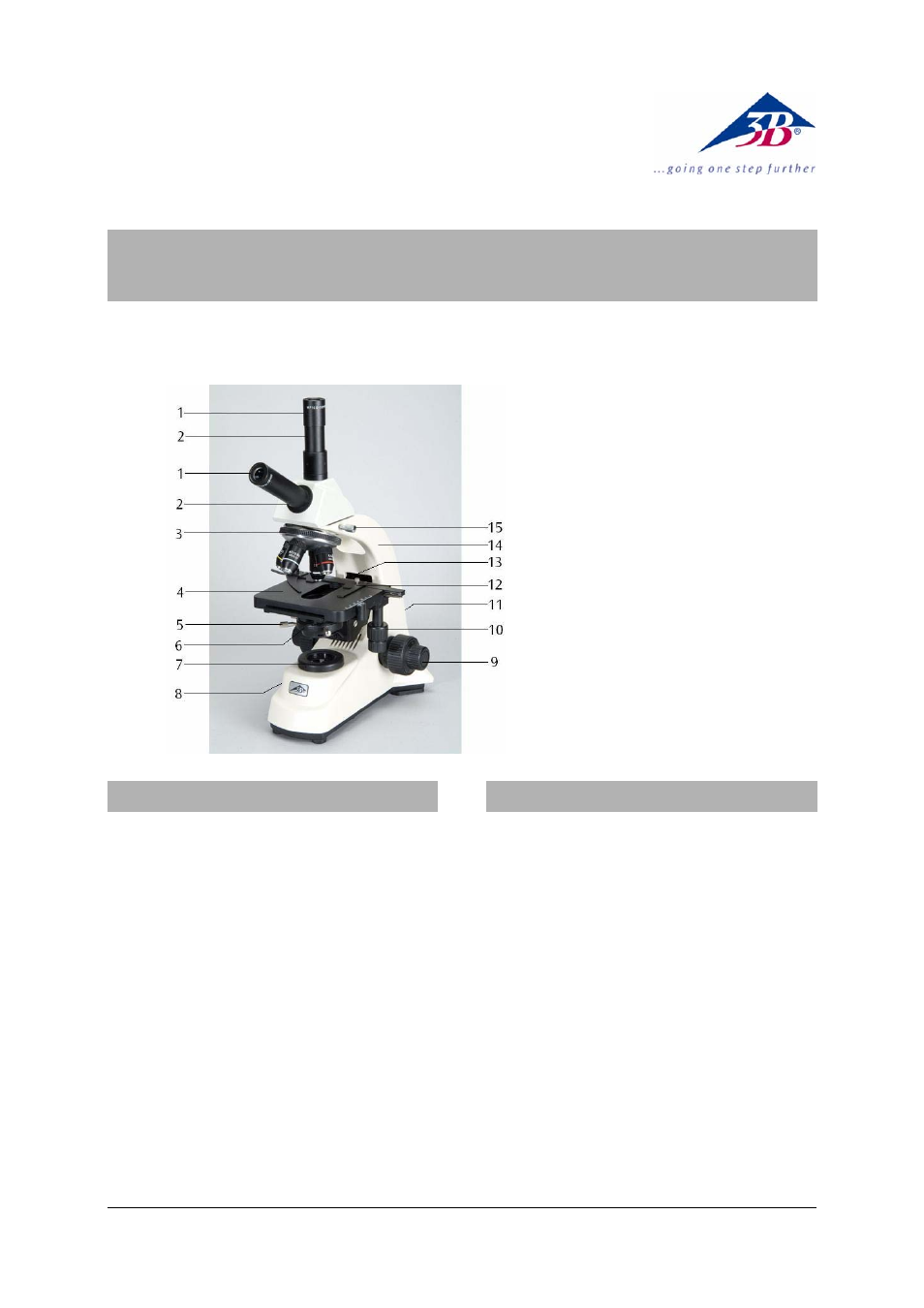

1 Ocular
2 Tubo
3 Revólver
portaobjetivos
4 Mesa de objetos
5 Tornillo de sujeción del
condensador
6 Condensador con diafragma
iris y portafiltros
7 Iluminación
8 Regulador de iluminación
9 Mando de ajuste fino y burdo
con freno de fijación
10 Ajuste coaxial de la mesa de
objetos
11 Interruptor de red
12 Portaobjeto
13 Tornillo de sujeción de la
mesa de objetos
14 Soporte
15 Tornillo de sujeción del
cabezal del microscopio
1. Aviso de seguridad
• El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
• Antes de realizar trabajos de mantenimiento o
reparación, se debe desconectar el enchufe de
la red.
• El microscopio no debe entrar en contacto con
ningún tipo de líquido.
• El microscopio no debe ser sometido a ningún
tipo de carga mecánica.
• No tocar con los dedos las piezas ópticas del
microscopio.
• No se debe usar ningún elemento agresivo ni
disolventes para limpiar el microscopio.
• No desmontar los objetivos y oculares para
limpiarlos.
• En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud.
mismo.
2. Descripción, datos técnicos
El microscopio monocular con tubo de observación
perpendicular le permite a dos observadores el
estudio simultáneo de objetos (capas finas de
plantas y animales) con una ampliación desde 40
hasta 1000 veces. Permite por otro lado la posible
conexión al mismo tiempo de una cámara para la
documentación ilustrada a través de fotografías y
secuencias de video.
Soporte: Soporte de metal macizo, brazo soporte
de montaje fijo en el pedestal; focalización por
medio de ambos botones coaxiales para
accionamiento burdo y fino con cojinete de bolas y
freno de enclavamiento; tope ajustable para
protección del portaobjetos y de los objetivos.
Alcance de focalización: 15 mm; divisiones de la
focalización 0,002 mm
Tubo: Cabezal de doble observación; un tubo de
observación inclinada de 30°, un tubo de
observación perpendicular
