3B SCIENTIFIC

®

PHYSICS



1

Microscópio binocular didático, modelo 300 U30706

Manual de instruções

10/07 ALF

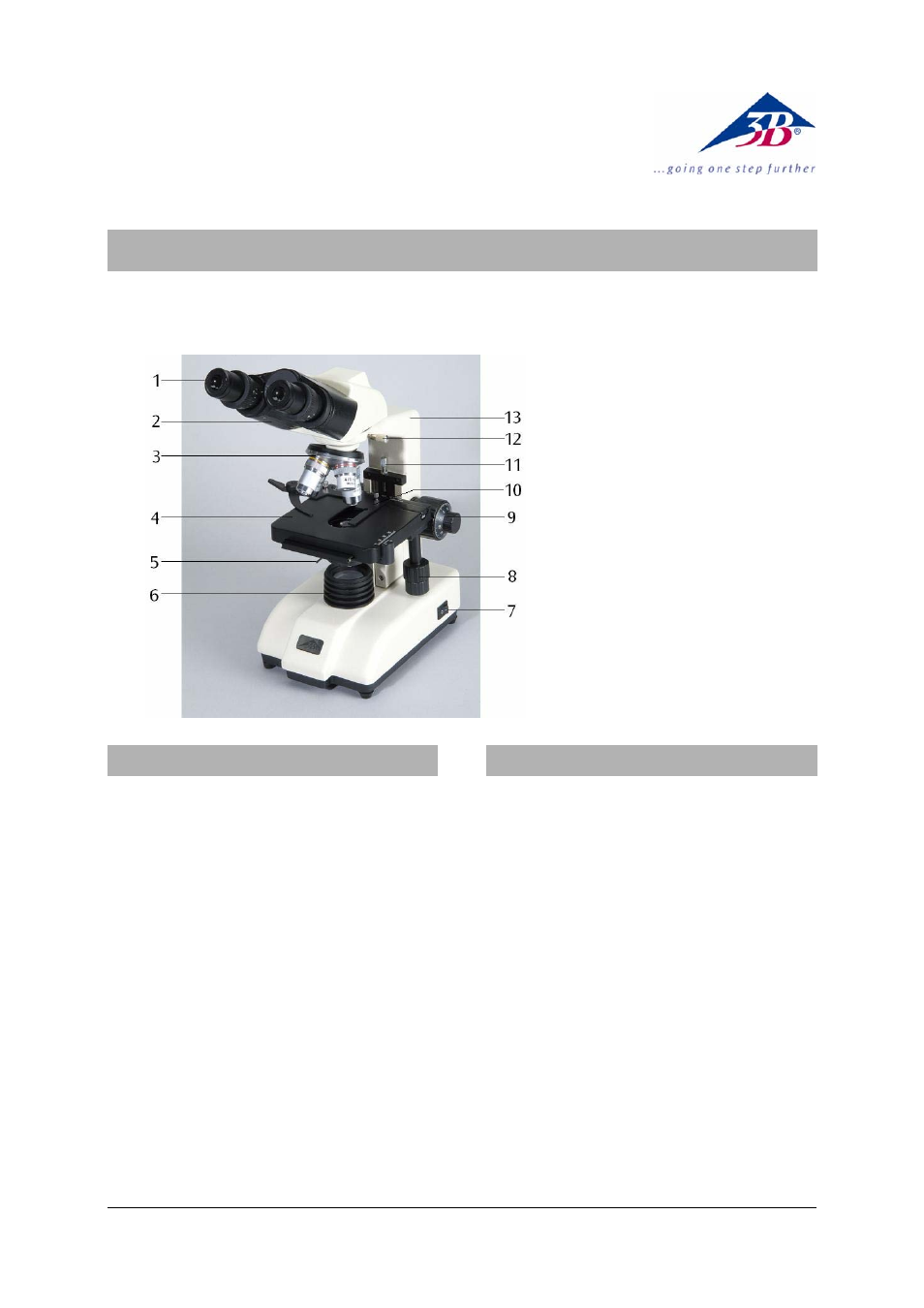

1 Ocular
2 Tubo

3 Revólver

porta-objetivas

4 Platina

porta-objeto

5 Condensador com diafragma

de íris e porta-filtro

6 Iluminação

7 Interruptor

elétrico

8 Ajuste coaxial do porta-objeto
9 Ajuste grosseiro e fino
10 Introdutor de objeto
11 Rosca de fixação da platina

porta-objeto

12 Rosca de fixação da cabeça do

microscópio

13 Tripé

1. Indicações de segurança

O microscópio só deve ser conectado à rede
elétrica por meio de uma tomada equipada de
um pólo terra.

Antes de efetuar qualquer atividade de
manutenção deve-se sempre tirar o fio da
tomada elétrica.

O microscópio jamais deve entrar em contato
com qualquer líquido.

Não exercer qualquer pressão mecânica sobre
o microscópio.

Nunca toque com os dedos nas partes óticas do
microscópio.

Não utilize produtos de limpeza agressivos ou
solventes para limpar o microscópio.

Não desmontar ou separar as objetivas dos
oculares ao efetuar a limpeza.

Em caso de danificação ou defeito do
microscópio, não o conserte por si mesmo.

2. Descrição, dados técnicos

O microscópio binocular didático possibilita a
observação em duas dimensões de objetos (finas
lâminas cortadas de plantas ou animais) com um
aumento de 40 até 1000 vezes.

O microscópio U30706-115 está equipado para
trabalhar com uma tensão de rede de 115 V (±10
%) U30706-230 para 230 V (±10 %).

Tripé: Pé de apoio robusto inteiramente metálico,
braço de apoio fixado no pé; ajuste focal por meio
de botões coaxiais de ajuste fino e grosseiro a
ambos lados do pé de apoio, movidos por meio de
um eixo de engrenagem com rolamentos; limite de
aproximação ajustável para a proteção das
objetivas e dos suportes para objeto

Tubo: Ocular binocular Seidentopf, vista inclinada
em 30°, rotativo em 360°, distância entre olhos
ajustável entre 54 mm e 75 mm, compensação de
dioptria de ±5 para ambos oculares

Ocular: Par de oculares grande angular WF 10 x
18 mm
