3B SCIENTIFIC

®

PHYSICS



1

Microscope monoculaire collège, modèle 100 W30600

Instructions d’utilisation

10/07 ALF

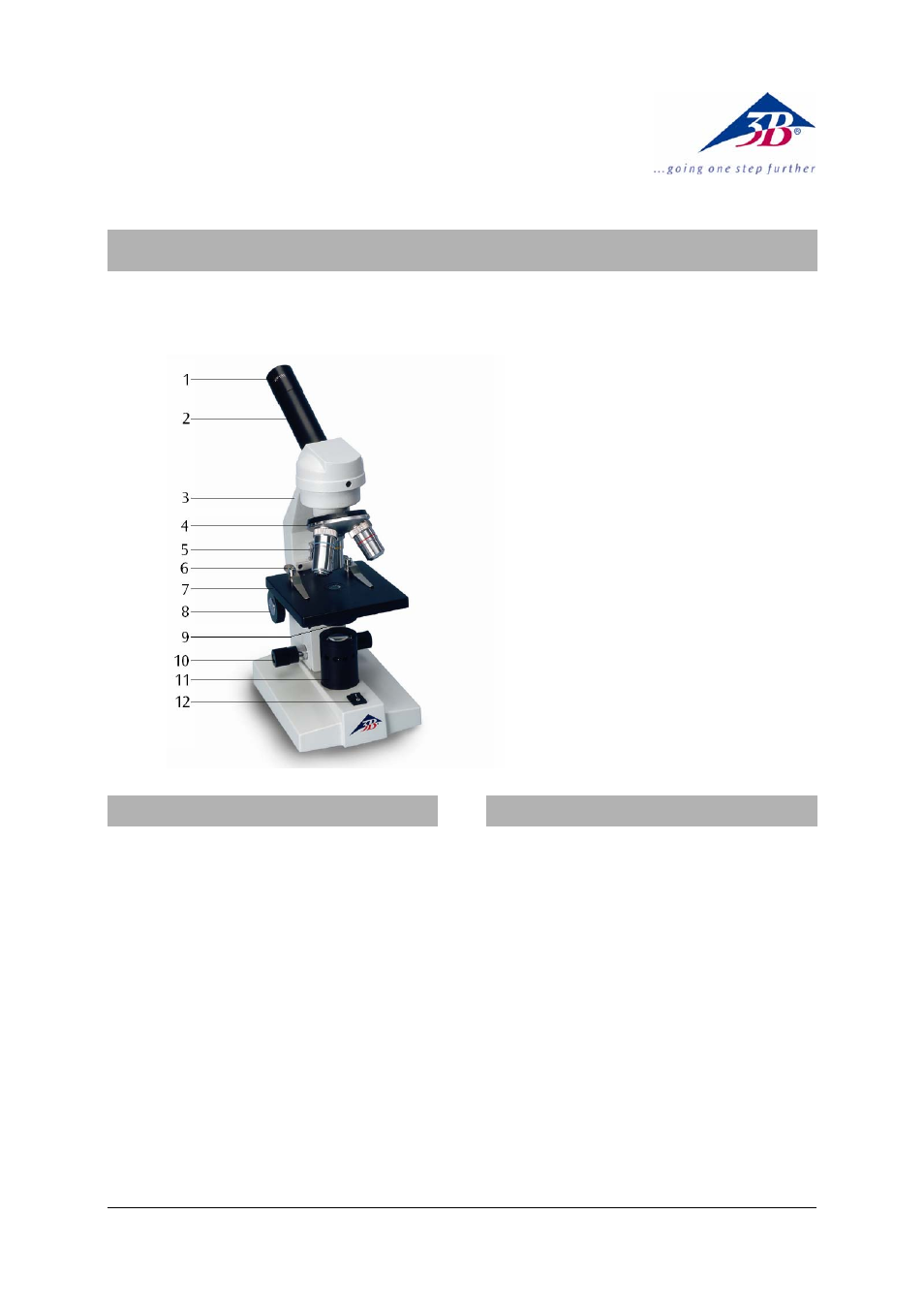

1 Oculaire
2 Tube
3 Support
4 Revolver avec objectifs
5 Vis de serrage de la table
6 Valets de fixation
7 Platine
8 Bouton pour mise au point

rapide

9 Condenseur avec diaphragme

à iris et porte-filtre

10 Bouton pour mise au point

précise

11 Module de la lampe
12 Interrupteur secteur

1. Consignes de sécurité

Ne brancher le microscope qu’à des prises de
courant mises à la terre.

Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.

Le microscope ne doit jamais entrer en contact
avec des liquides.

Ne jamais exposer le microscope à des
contraintes mécaniques.

Ne pas toucher les parties optiques du micros-
cope avec les doigts.

Pour le nettoyage du microscope, ne pas utili-
ser de nettoyants ni de solvants agressifs.

Pour le nettoyage, ne pas démonter les objec-
tifs ni les oculaires.

En cas d’endommagement ou de défaut, ne pas
réparer soi-même le microscope.

2. Description, caractéristiques techniques

Le microscope monoculaire collège permet
d’observer des objets en deux dimensions (coupes
fines de plantes ou d’animaux) avec un agrandis-
sement 40 à 400x.

Le microscope W30600-115 est prévue pour une
tension secteur de 115 V (±10 %) et l'alimentation
W30600-230 pour une tension secteur de 230 V
(±10 %).

Support : Bâti support entièrement métallique
avec commandes de mise au point micro et ma-
crométrique séparées

Tube : Observation monoculaire inclinée 45°, tête
orientable à 360°

Oculaire : Oculaire à grand champ WF10 x 18 mm
avec index

Objectifs : Tourelle revolver avec 3 objectifs achro-
matiques 4x / 0,10, 10x / 0,25, 40x / 0,65 (avec
protection de la préparation)
