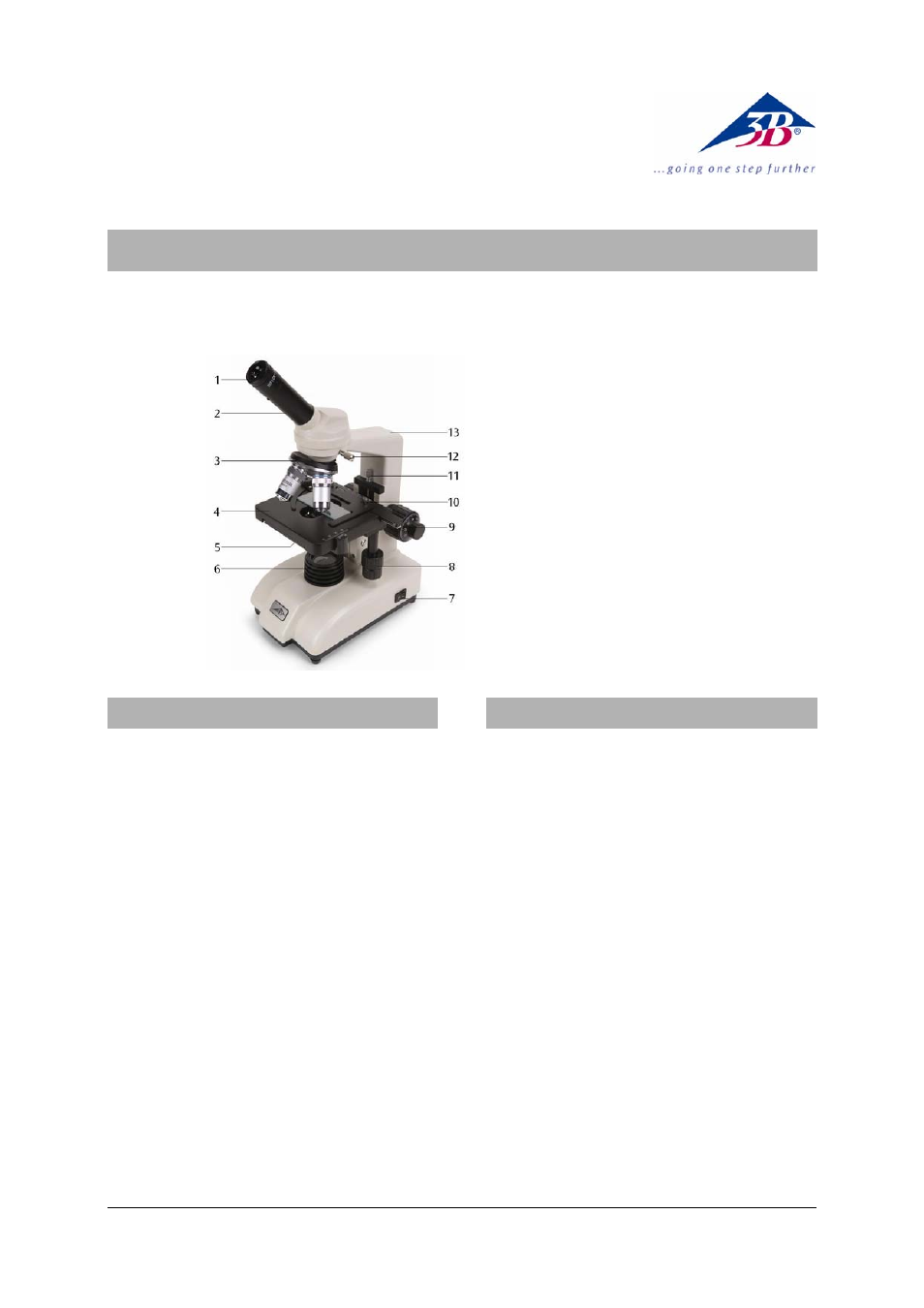

Microscopio didáctico monocular, Modelo 300 U30705

Instrucciones de uso

10/07 ALF

1 Ocular
2 Tubo
3 Revólver

portaobjetivos

4 Mesa de objetos
5 Condensador con diafragma

iris y portafiltros

6 Iluminación
7 Interruptor de red
8 Ajuste coaxial de la mesa de

objetos

9 Ajuste grueso y fin
10 Portaobjeto
11 Tornillo de sujeción de la

mesa de objetos

12 Tornillo de sujeción del

cabezal del microscopio

13 Soporte

1. Aviso de seguridad

El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.

Antes de realizar trabajos de mantenimiento o
reparación, se debe desconectar el enchufe de
la red.

El microscopio no debe entrar en contacto con
ningún tipo de líquido.

El microscopio no debe ser sometido a ningún
tipo de carga mecánica.

No tocar con los dedos las piezas ópticas del
microscopio.

No se debe usar ningún elemento agresivo ni
disolventes para limpiar el microscopio.

No desmontar los objetivos y oculares para
limpiarlos.

En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud.
mismo.


2. Descripción, datos técnicos

El microscopio didáctico monocular permite la
observación bidimensional de objetos (cortes
delgados de tejido animal o vegetal) ampliados
entre 40 y 1000 veces.

El microscopio U30705-115 está dimensionada
para una tensión de red de 115 V (±10 %) resp.
U30705-230 para 230 V (±10 %).

Soporte: Soporte robusto de metal macizo, brazo
soporte fijo en el pedestal; focalización por
accionamiento fino y burdo a través de botones
coaxiales de ajuste a uno y otro lado del pedestal,
accionados por medio de transmisión de
cremallera con cojinete de bolas; tope ajustable
para la protección del portaobjetos y de los
objetivos

Tubo: Observación oblicua monocular de 45°,
cabezal giratorio en 360°

Ocular: Ocular de campo amplio WF 10x 18 mm

Objetivos: Revólver portaobjetivos con 4 objetivos
acromáticos 4x / 0,10, 10x / 0,25, 40x / 0,65, 100x /
1,25 inmersión en aceite (con protección de
muestras)

Magnificación: 40x, 100x, 400x, 1000x
