3B SCIENTIFIC® PHYSICS



1

Motor CC de 12 V com rotor sem ferro U8552330


Instruções para o uso

02/08 DML/ALF


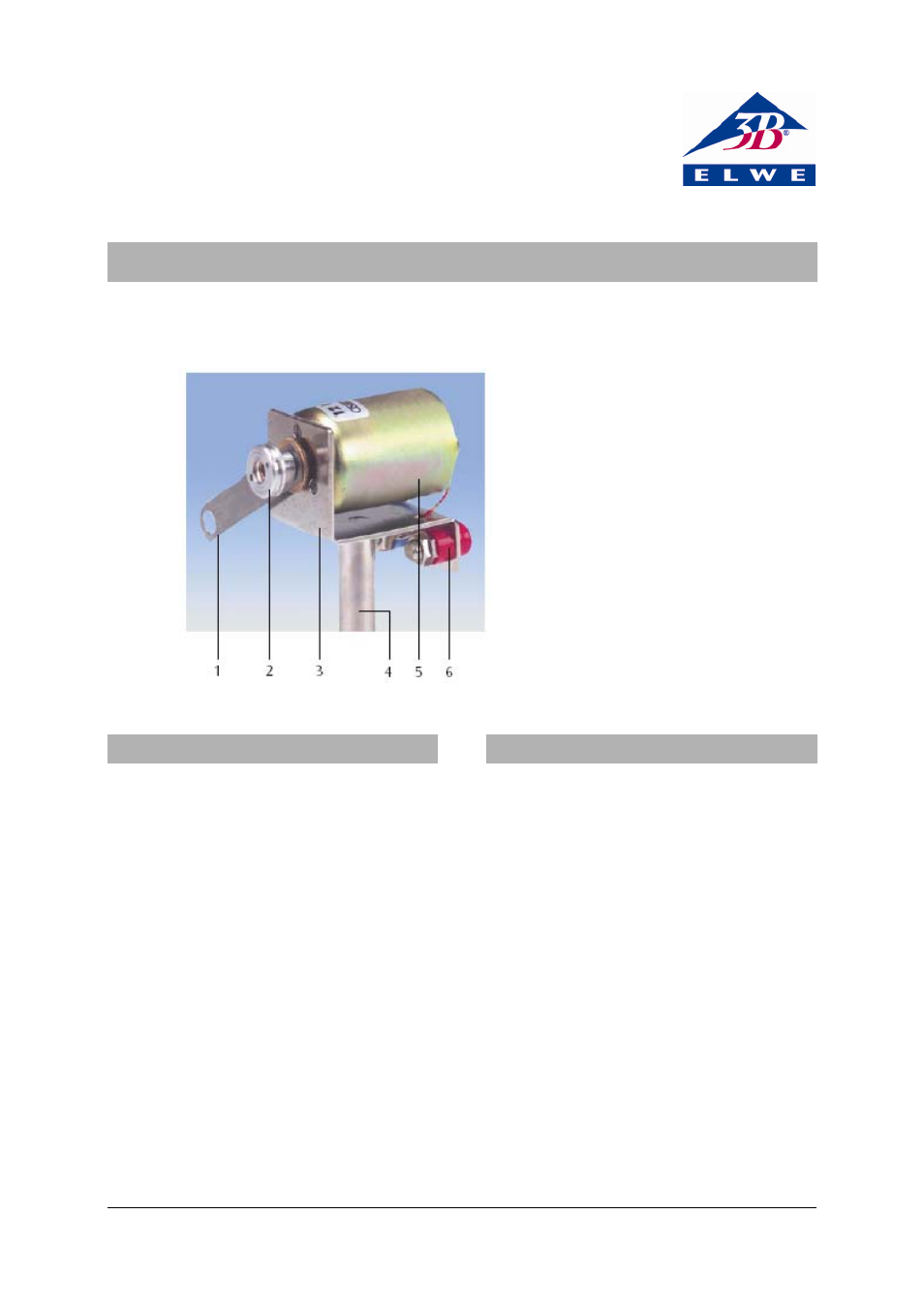

1 Alavanca
2 Polia para corda
3 Placa de apoio
4 Pé
5 Motor
6 Conectores de 4 mm


1. Indicações de segurança

• Nunca ultrapassar os limites operacionais

máximos permitidos (ver item 3).

Cabelos longos, roupas soltas, assim como jóias
podem ser agarrados pelos elementos rotativos e
vir a ser enroladas nestes.
• Para evitar esse risco, em caso de cabelos

longos deve-se utilizar uma boina.

• Peças de roupa inadequadas devem ser

retiradas antes da utilização do aparelho.

Em caso de utilização com a polia de banda e a
banda de impulso existe o risco suplementar de,
por exemplo, dedos serem puxados entre a polia e
a banda.
• Nunca pegar nas partes da montagem

experimental em rotação.

O motor também pode ser utilizado como gerador.

Nesse caso, não conectar qualquer aparelho de
rede nos conectores.

2. Descrição

O motor é um pequeno e compacto motor DC com
rotor sem ferro e serve como elemento excitador
em experiências escolares no âmbito da mecânica,
das leis da oscilação e da elétrica, assim como
enquanto velocímetro. O seu reduzido momento
de inércia em associação com momento de rotação
inicial alto oferece um tempo de lançamento curto.
Graças aos poderosos ímãs permanentes do estator
o grau de efetividade é particularmente alto. A
construção especial do coletor e das escovas em
associação com rolimãs garantem uma longa vida
útil e uma produção reduzida de ruídos de
funcionamento.

O eixo do motor está equipado de uma caixa com
um eixo com passo de parafuso com a polia para
corda aparafusada. Com esta, pode-se facilmente
instalar disco e alavancas no eixo para a excitação
de oscilações e ondas.

O motor está fixado numa placa de apoio metálica
com pé. Conectores de 4 mm na placa servem para
a alimentação em eletricidade assim como para
redução de tensões durante a operação como
gerador.
