Instructions d‘utilisation
3B SCIENTIFIC® PHYSICS
U14340 Appareil de flux de chaleur
6/03 ALF
®
Cet appareil permet d’illustrer le flux de chaleur occa-
sionné par le réchauffement irrégulier d’un liquide. Il
représente le modèle d’un chauffage central à eau
chaude.
1. Consignes de sécurité
• Manipuler le corps en verre avec précaution. Risque
de cassure et ainsi de blessure !
• Ne pas exposer l’appareil à des charges mécaniques.
• En cas d’utilisation d’eau colorée, veiller à ne pas
mouiller par ex. les vêtements.
• Après avoir terminé l’expérience, laisser refroidir le
corps en verre.
2. Description, caractéristiques techniques
L’appareil de flux de chaleur est constitué d’un tube en
verre coudé à angle droit, avec tubulure et raccord à vis
GL25 pour le remplissage du liquide et du colorant.
Dimensions : env. 470 mm x 420 mm x Ø 30 mm
Matériau : verre Duran
3. Manipulation
• Monter l’appareil de flux de chaleur dans le matériel
de support.
• Remplir d’eau.
• Ajouter un peu de colorant dans l’eau.
• Réchauffer le tube en verre par le bas à petite flamme.
• Observer le flux de chaleur de l’eau.
• Après l’expérience, rincer l’appareil à l’eau claire.
Articles complémentaires nécessaires :
Matériel de support
Brûleur
Colorant
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com • Sous réserve de modifications techniques

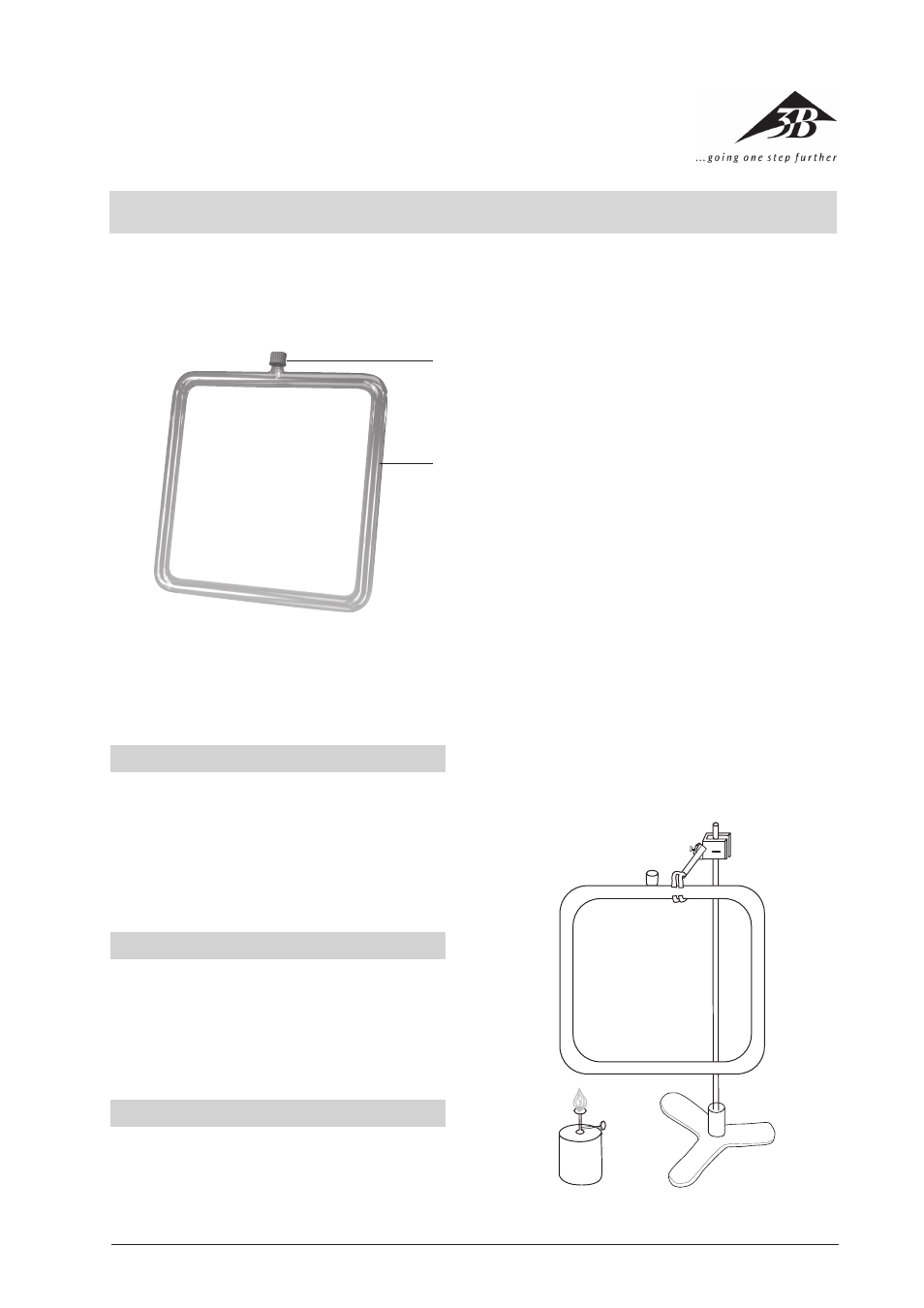

1 Raccord à vis GF-25
2 Tube en verre
