2. Descrizione
Il generatore di vapore serve come fonte di calore
per esperimenti che richiedono la generazione di
vapore (ad es. il dilatometro).
È costituito da una piastra regolabile di
riscaldamento dotata di interruttore termico di
sicurezza, sulla quale viene posizionato un
recipiente di metallo. Il recipiente è chiuso da un
coperchio di sughero dotato di un tubo di uscita
del vapore e si fissa alla piastra di riscaldamento
mediante una staffa.
Il generatore di vapore è disponibile con due
tensioni diverse. Il generatore di vapore con codice
articolo U8624650-230 è predisposto per una
tensione di rete di 230 V (±10%), mentre quello con
codice articolo U8624650-115 è predisposto per una
tensione di 115 V (±10%).
3. Dati tecnici
Tensione di alimentazione: ved. targhetta dati
Attacco del tubo: 6 mm Ø
Diametro della piastra di
riscaldamento:
ca. 90 mm
Contenuto: ca. 400 ml
Dimensioni: ca. 170 mm x 180 mm Ø
Peso: ca. 1 kg
4. Comandi
• Riempire il recipiente fino a metà con acqua e
applicare il coperchio di sughero. Spingere il
coperchio con forza nel recipiente.
• Bloccare il recipiente sulla piastra di
riscaldamento tramite l’apposita staffa.
• Collegare il tubo flessibile e unire
all’apparecchiatura dell’esperimento. Fare
attenzione che il tubo flessibile non sia chiuso
né piegato.
• Collegare la piastra di riscaldamento alla rete e
regolare il livello di riscaldamento con il
regolatore. Il livello 4 è sufficiente per la
maggior parte degli esperimenti.
• Eseguire l'esperimento.
• Al termine dell’esperimento lasciar raffreddare
il generatore di calore per ca. 30 minuti prima
di rimuovere il tubo flessibile o la staffa.
• Se si incontrano difficoltà nella rimozione del
coperchio di sughero, soffiare con forza nel
tubo flessibile e allentare così la chiusura del
coperchio.

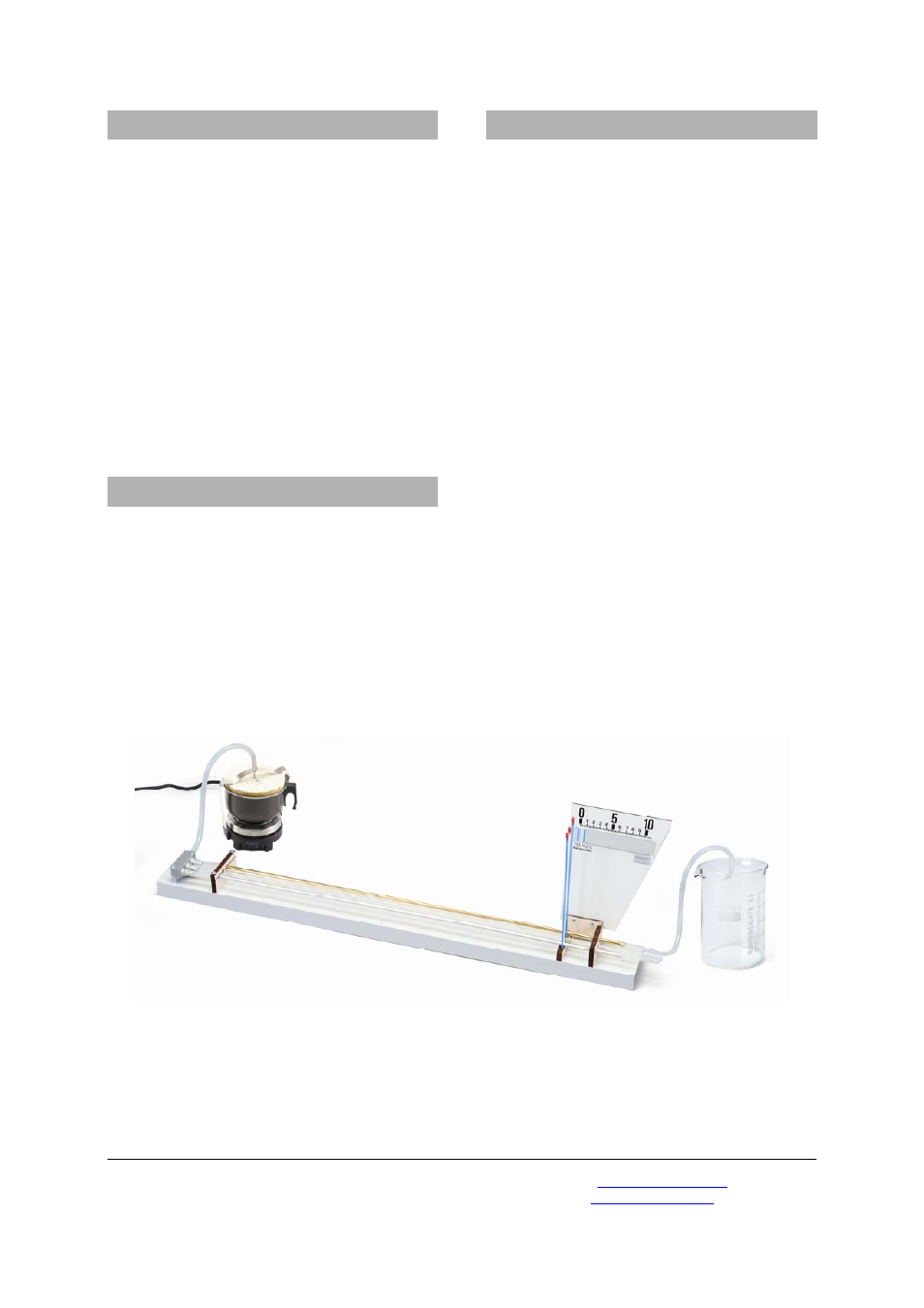

Fig.1 Struttura sperimentale con apparecchio per la dilatazione lineare (U8442200)
