3B SCIENTIFIC ® PHYSICS
1
Manômetro de tubo em U U8410450
Instrução de operação
08/08 ALF

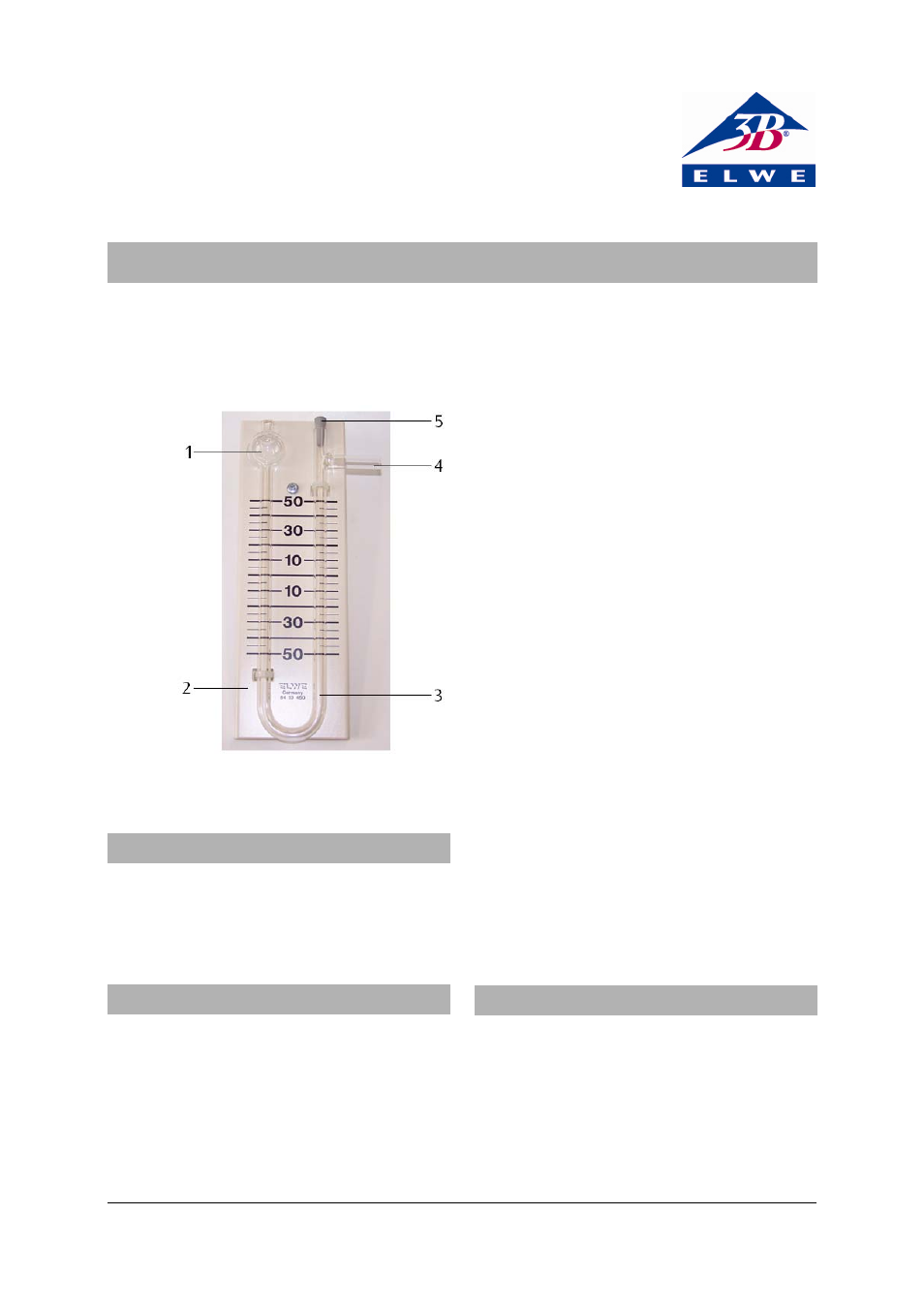

1 Recipiente para transbordar
2 Placa de suporte
3 Tubo de vidro
4 Contacto de mangueira
5 Arrolha de borracha
1. Indicações de segurança
Na quebra do manômetro de tubo em U existe o
perigo de lesão
• Não sujeitar o corpo de vidro a qualquer esforço
mecânico.
2. Descrição
O manômetro de tubo em U é uma forma simples de
um aparelho de medição de pressão e serve para a
medição de pequenas pressões ou diferencias de
pressões na faixa de 0 até 10 hPa (cm / coluna de
água).
Sobre uma placa de suporte de alumínio com escala,
esta montado um tubo em forma de U, aberto em
ambos os lados com um recipiente de transbordar.
No verso encontra-se uma barra de suporte para a
fixação em tripés.
Para a conexão em montagens de experiência é
recomendável o uso da mangueira de silicone de 1 m
(U10146). Para a coloração da água presta-se a
solução índigo (U8410620).
3. Dados Técnicos
Comprimento das pernas: 200 mm
Vara de apoio: 33 mm x 10 mm Ø
Placa suporte: aprox. 210x70 mm2
Conexão da mangueira: aprox. 9 mm Ø
Massa: aprox. 80 g
