Instruções para o uso
3B SCIENTIFIC® PHYSICS
U17210 Aparelho para a lei de Boyle-Mariotte
5/03 ALF
®
O aparelho serve para a determinação experimental da
relação entre volume de gás e pressão do ar contido
num cilindro de acrílico a uma temperatura constante
(lei de Boyle-Mariotte).
1. Descrição dados técnicos
O aparelho consiste num cilindro de acrílico fechado com
uma escala para a determinação de volume e uma
manômetro integrado para a leitura da pressão com uma
válvula para ventilação e evacuação. Ao girar o botão
giratório de ajuste, os êmbolos encontrados no cilindro
podem ser movidos ao longo do eixo de rosca, poden-
do-se assim variar o volume. Deste modo pode-se pro-
duzir sobrepressão assim como pressão baixa. Dois anéis
em O no êmbolo contêm o volume de ar, estes devem
ser lubrificados com pequenas quantidades de óleo de
silicone. Por razões de segurança, o cilindro de trabalho
se encontra contido num outro cilindro de acrílico.
Cilindro de trabalho:
Comprimento: 300 mm
Diâmetro: 40 mm (interno)
Êmbolos: 30 mm x 40 mm Ø
Escala:
Comprimento: 250 mm
Divisão: 5 mm
Manômetro:
Área de pressão: –10 N/cm² - 30 N/cm²
Diâmetro: 100 mm

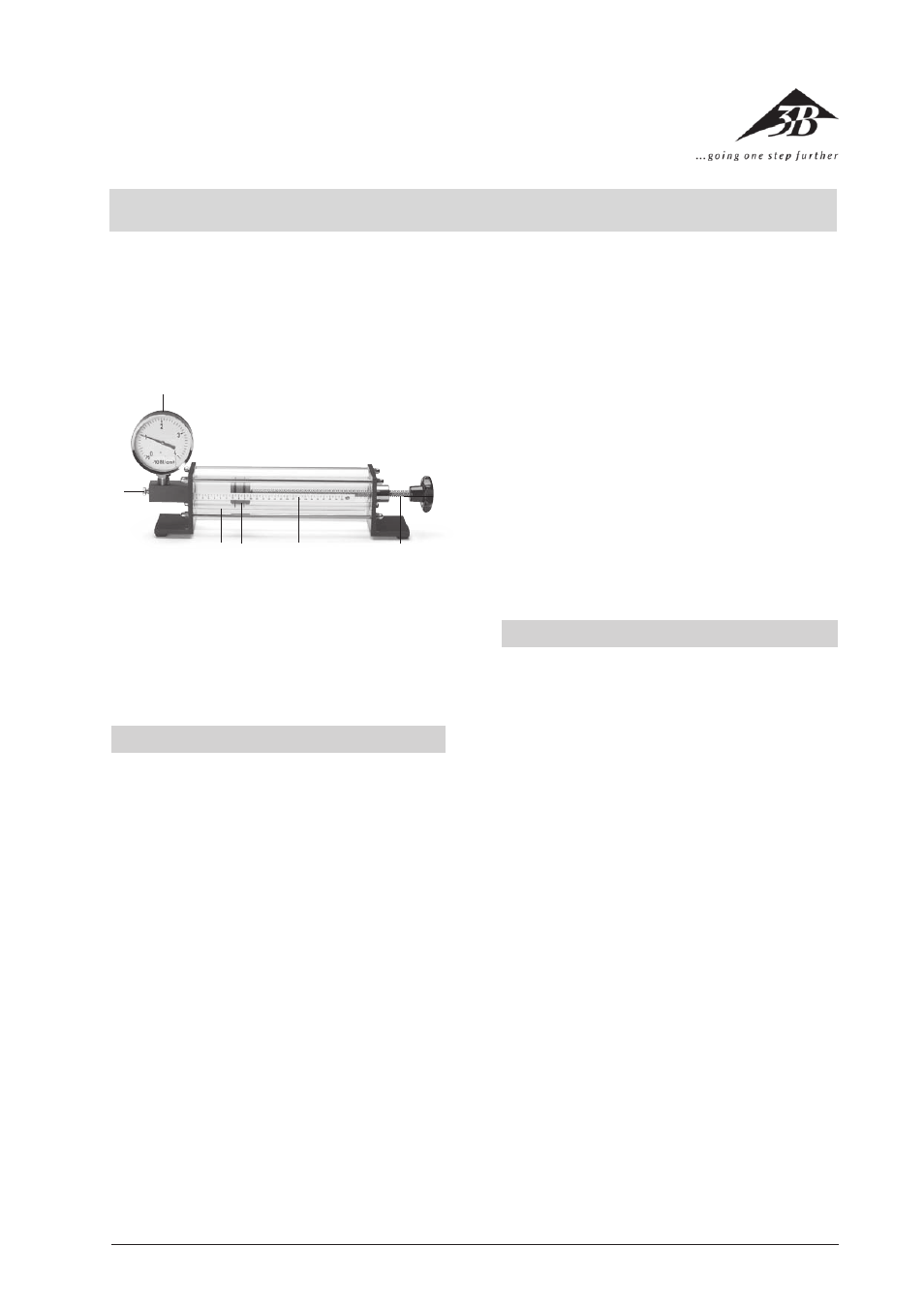

1 Manômetro
2 Parafuso para a válvula de dosagem manual
3 Cilindro de trabalho com cilindro de proteção
4 Êmbolos com anéis em O
5 Escala
6 Botão giratório com eixo de rosca
1
2
4 3 5
2. Utilização
Para a experiência de comprovação da lei de Boyle-
Mariotte, a qual afirma que para uma quantidade dada
de gás mantida a uma temperatura constante, o produ-
to do volume pela pressão é constante.
O volume da coluna de ar calcula-se a partir do produto
do diâmetro do cilindro pelo comprimento da coluna de
ar. Sendo que o diâmetro é uma grandeza invariável, a
variação do volume na experiência sу й expressada pela
variação do comprimento da coluna de ar.
• Ventilar o cilindro girando o parafuso da válvula para
a esquerda.
• Ajustar o êmbolo sobre a marca dos 25 cm. Caso o
êmbolo tenda a emperrar, o melhor é girá-lo para a
esquerda e para a direita de modo que o anel em O
entre em contato com o óleo de silicone.
• Fechar a válvula. O indicador do manômetro indica a
pressão inicial 1.
• Antes de toda leitura da pressão, dar leves golpes
com o dedo no manômetro para garantir que o indi-
cador se encontra na posição correta.
• Deslocar o êmbolo para 24 cm girando o botão gira-
tório de ajuste, ler a nova medição de pressão e to-
mar nota.
• Inscrever todos os valores num diagrama (ver ilustra-
ção).
• Agir de forma correspondente quando se tratar de
comprovar a lei no caso de pressão decrescente. Ini-
ciar o ensaio com uma coluna de ar de 7 cm.
