ble de terre jaune/vert doit être plus
long d'environ 2 cm que le câble de
phase marron (ou noir).

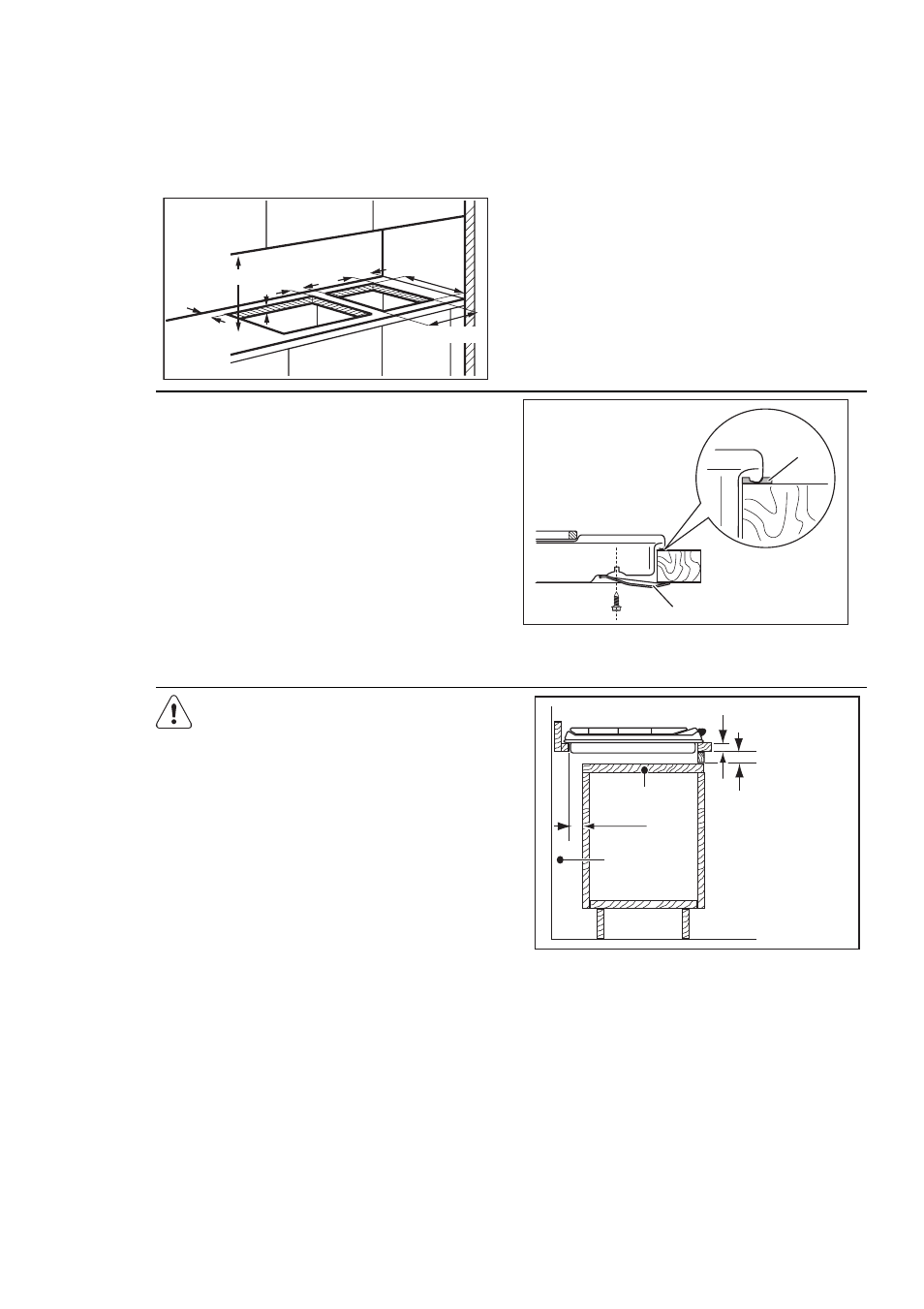

8.4 Montage
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
min. 100 mm
270 mm
Avant d'installer l'appareil dans la dé-
coupe, placez le joint d'étanchéité sur le
bord de celle-ci. Le joint d'étanchéité est
fourni avec l'appareil. Il empêche les dé-
versements accidentels dans l'armoire si-
tuée au-dessous.
1. Placez le joint d'étanchéité sur le
bord de la découpe.
2. Placez l'appareil dans la découpe et
fixez-le avec les attaches. Les atta-
ches sont fournies avec le sachet
d'accessoires (voir le schéma). Le
bord du haut de l'appareil coupe le
joint. Retirez le joint restant. A
B
A) joint à retirer
B) attaches fournies
ATTENTION
Installez l'appareil uniquement
sur un plan de travail dont la sur-
face est plane.
8.5 Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuis-
son doit être facile à retirer et facilement
accessible au cas où une intervention
technique serait nécessaire.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Panneau amovible
B) Espace pour les branchements
