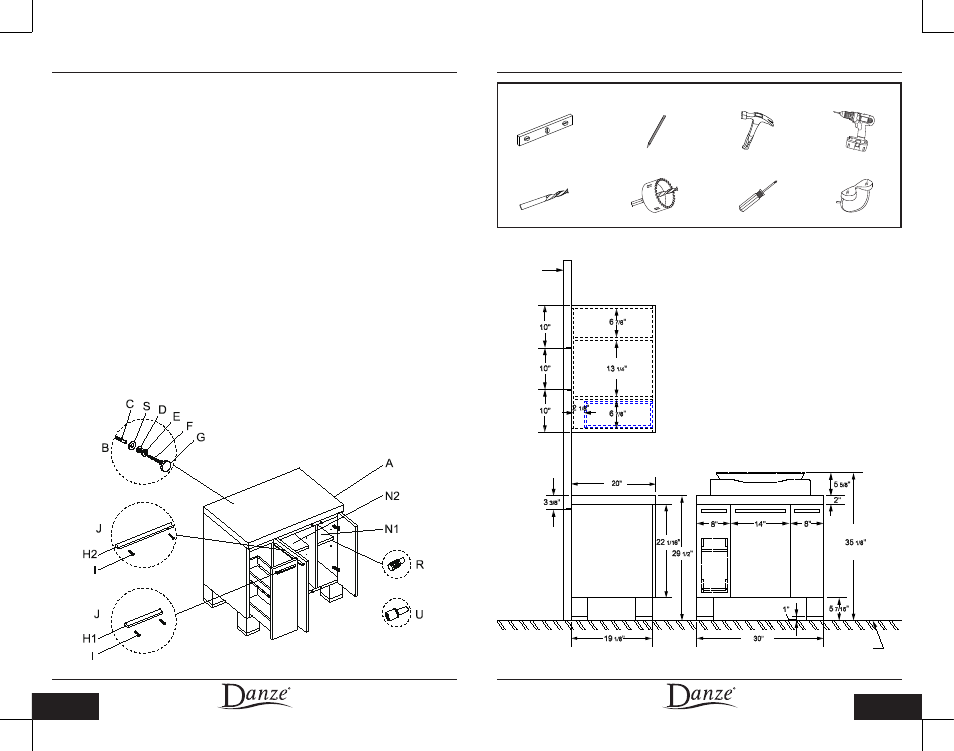

dIMenSIonS du ProduIt
outILS reQuIS
aVant d’InStaLLer
Vérifier que les pièces suivantes sont incluses dans l’emballage du meuble-lavabo :
( A ) Meuble-lavabo de 30 po (7��,2 cm) sur pied Ziga Zaga™
( B ) Matériel d’ancrage mural
( C ) Manchons en plastique (2 ch.)
( D ) Rondelles en plastique (2 ch.)
( E ) Rondelles de ressort (2 ch.)
( F ) Vis à bois de 2 po (5 cm) (2 ch.)
(
G
) Capuchons en métal (2 ch.)
( S ) Rondelles plates (2 ch.)
( J ) Ensemble de poignées
(H1) Poignées chromées de 5 7/8 po (14,9 cm) (2 ch.)
(H2) Poignée chromée de 11 7/8 po (30,2 cm) (1 ch.)
( I ) Boulons de 1 po (2,5 cm) (�� ch.)
(N1) Tablette intérieure de �� 3/4 po (17,1 cm) de large
(N2) Tablette intérieure de 13 3/1�� po (33,5 cm) de large
( R ) Supports de tablette en métal (8 ch.)
( U ) Peinture de retouche
( V ) Trousse de bienvenue chez Danze
(W) Instructions d’installation
( X ) Manuel d’entretien du propriétaire
( Y ) Guide de pièces garanties
Niveau
Crayon
Marteau
Perceuse
Scie-cloche
Tournevis Phillips
Lunettes de sécurité
Foret de 5/16 po (8 mm)
MUR FINI
Vue de dessus
Vue avant
PLANCHER
FINI
Vue de coté
