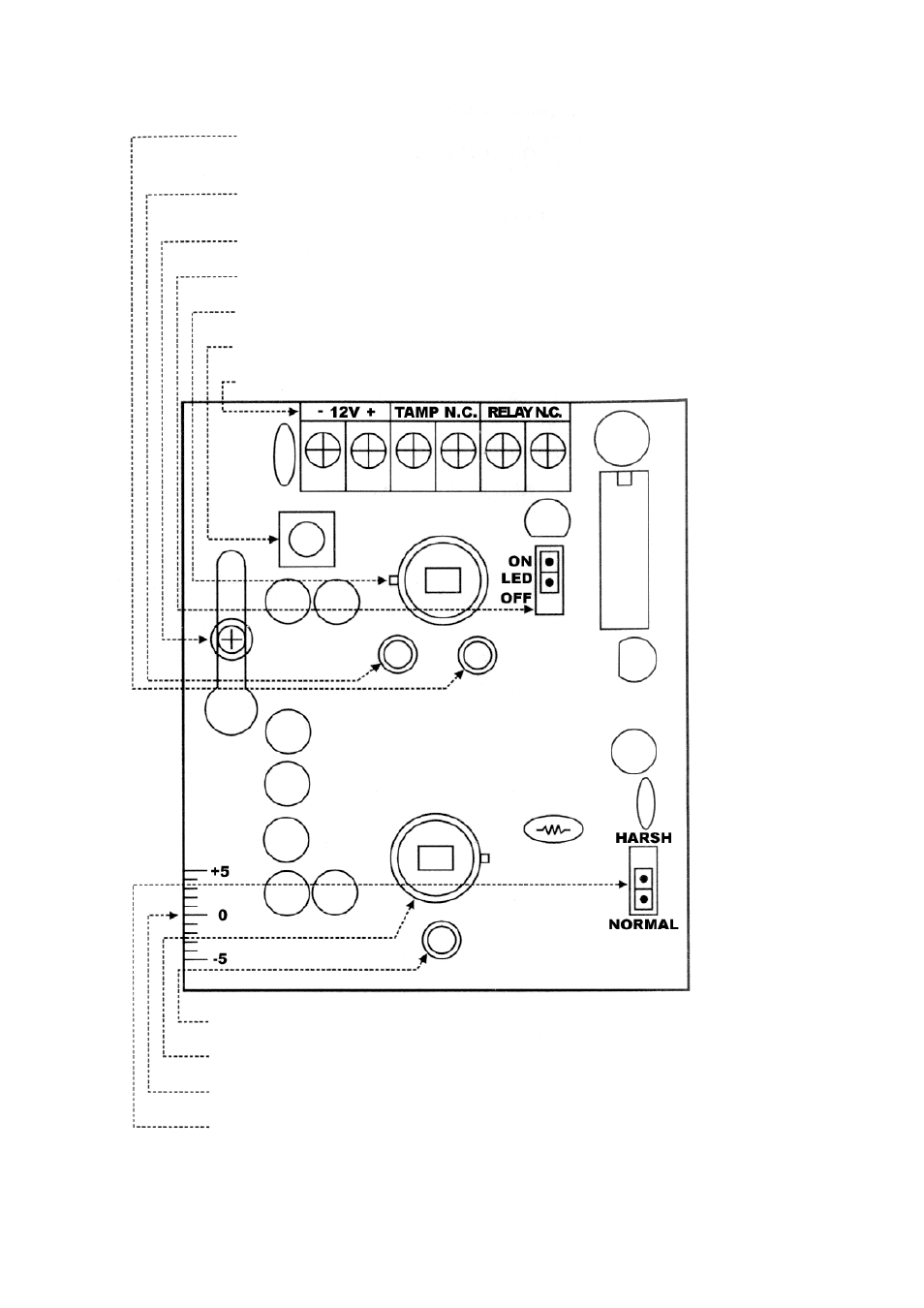

5. Opmaak van de PCB
Aansluitklemmen
LED2 : gaat branden bij detectie door onderste kanaal
LED1 : gaat branden bij detectie door bovenste kanaal
Bevestigingsschroef van de PCB
LED van de jumper
Warmtedetector van het bovenste kanaal
Tamperschakelaar
Warmtedetector van het onderste kanaal
Jumper voor pulstelling
Regeling van de vertikale stand
LED3 : alarmindicator
