DVM805 VELLEMAN - 9 -
2. Technische Daten
Maximalhöhe 2000m
Norm IEC651 Typ 2, ANSI S1.4 Typ 2
Frequenzbereich 31.5Hz ~ 8 KHz
Pegelbereich 35 ~ 130dB (Lo: 35-100 dB; Hi: 65-130dB)
Frequenzbewertung A/C
Mikrofon ½" Elektret-Kondensatormikrofon
Kalibrierung elektrische Kalibrierung mit internem Oszillator (1 kHz Sinuskurve)
Display 3 ½ -stelliges LCD
Auflösung 0.1dB
Zeitbewertung schnell (125ms) oder langsam (1s)
Genauigkeit ± 1.5dB (unter Referenzbedingungen)
Überlastungsanzeige “OVER” wird gezeigt
Automatische Ausschaltung nach 15 Minuten ohne Betätigung
Stromversorgung eine 9V-Batterie (NEDA 1604 oder 6F22)
Lebensdauer der Batterie ± 50Std. (Alkaline-Batterie)
'Lo-Bat'-Anzeige “BAT” wird gezeigt
Betriebstemperatur 0~40°C (32~104°F) bei10~90% RH
Lagertemperatur -10 bis +60°C (14 to 140°F) bei 10~75% RH
Abmessungen (H x Bx T) 210 x 55 x 32 mm
Gewicht 230g (inkl. Batterie)

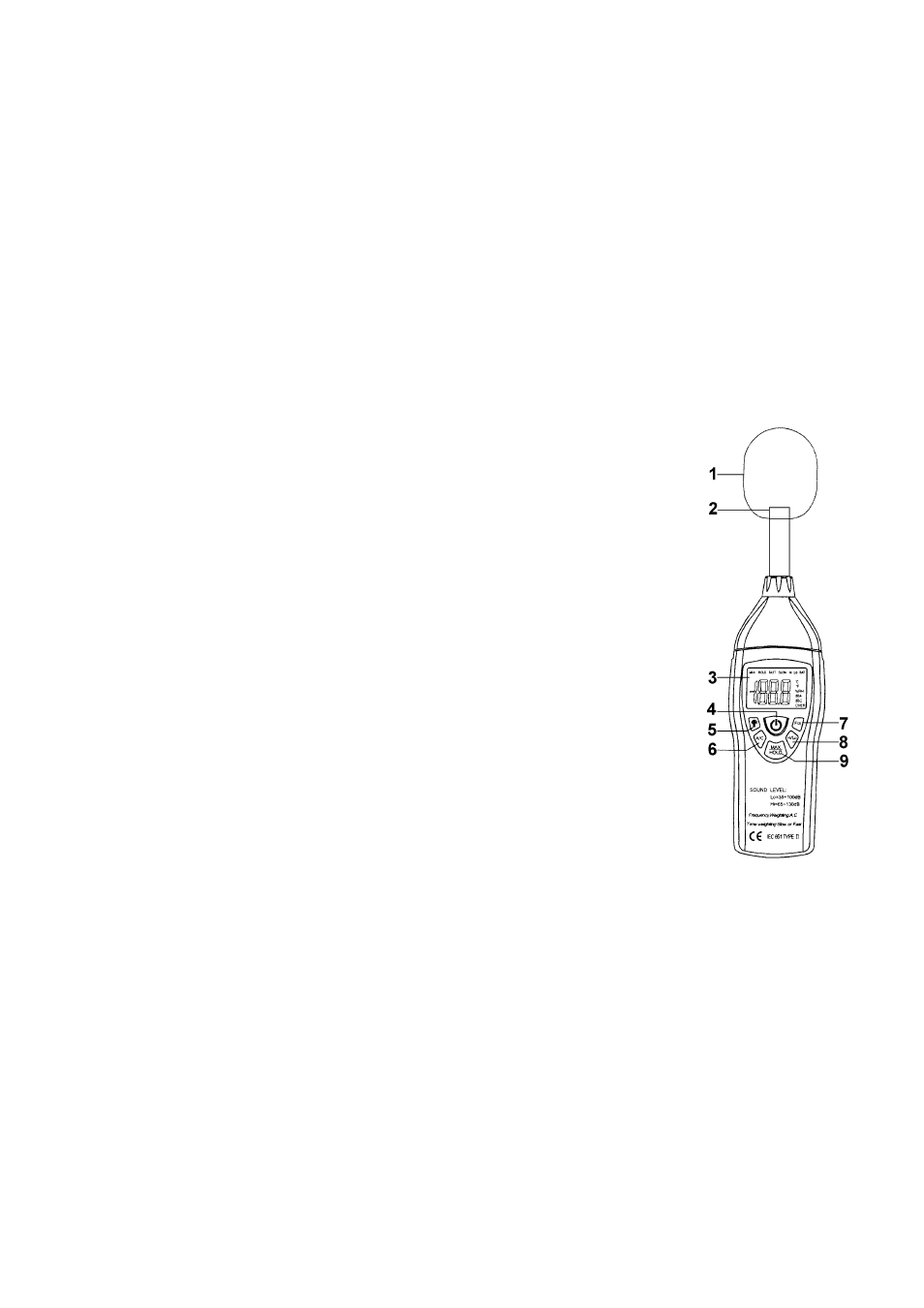

3. Beschreibung der Frontplatte
1. Windschutz: bei Windgeschwindigkeiten >10m/s, verwenden Sie diesen Windschutz
2. ½" Elektret-Kondensatormikrofon
3. Display: 3 ½ -stelliges LCD mit MAX HOLD, DATA HOLD, Lo, Hi, A, C, BAT, S, F, dB,
und OVER-Anzeige.
4. EIN/AUS-Taste
5. Taste Hintergrundbeleuchtung
6. A/C-Bewertung (A = allgemein; C = niedrige Frequenzen)
7. F/S-Taste: um eine schnelle oder langsame Ansprechzeit zu wählen
8. Low/Hi-Taste: um höhere oder niedrigere Pegelbereiche zu wählen
9. MAX/HOLD-Taste
10. Deckel des Batteriefachs an der Rückseite des Gerätes
4. Bedienungsanleitung
1. Stellen Sie den Funktionsschalter auf A oder C.
2. Halten Sie das Gerät horizontal und richten Sie bei einer Messung das Mikrofon immer
genau auf die zu messende Schallquelle.
3. Drücken Sie Lo/Hi um Lo & dB oder Hi & dB auszuwählen.
4. Drücken Sie S/F um die Zeitbewertung langsam (slow) & dB oder schnell (fast) & dB auszuwählen
5. Sowohl in A- als auch in C-Bewertung hat das Gerät einen Frequenzbereich von 30Hz bis 10KHz.
6. Die schnelle Ansprechzeit ist ideal um kurze Schallsignale und hohe Werte zu messen.
7. Lesen Sie den Schallpegel vom LCD-Display ab.
Bemerkung : starke Windgeräusche (> 10m/Sek.) können den Messwert beeinflussen. Verwenden Sie in diesem
Fall den mitgelieferten Windschutz.
5. Batteriewechsel
Wenn “BAT” im LCD-Display erscheint, müssen Sie einen Batteriewechsel durchführen. Entfernen Sie den
Batteriefachdeckel und ersetzen Sie die verbrauchte Batterie durch eine neue.
Alle Änderungen vorbehalten.
