wolniej natomiast, jeśli temperatura jest zbyt wysoka to topnik lutu może się spalić, co spowoduje
powstanie kłębów białego dymu. Co z kolei spowoduje powstanie wyschniętego połączenia lub trwałe
uszkodzenie płytki drukowanej.
8. Instrukcja obsługi
Patrz rysunki na stronie 2 niniejszej instrukcji.
Należy sprawdzić, czy napięcie robocze urządzenia jest takie samo jak zasilanie elektryczne.
8.1 Informacje ogólne
1. Upewnij się, że stacja jest wyłączona (włącznik zasilania [5] powinien się znajdować w pozycji ―0‖).
2. Podłącz wtyczkę do odpowiedniego gniazdka.
3. Jeśli to możliwe, zamocuj antystatyczny pierścień do uziemienia [6] pod spodem urządzenia.
8.2 Ustawienia parametrów
1. Włączyć stację [5].
2. Wcisnąć przycisk SET [2] i przytrzymać przynajmniej przez 5 sek. aż na wyświetlaczu pojawi się
―— — —‖ (migające). Przyciskiem ▲ [4] wprowadzić hasło blokady trybu ―010‖ (hasło domyślne) i
nacisnąć przycisk SET [2], aby przejść do menu ustawień. Wprowadzenie niepoprawnego hasła
spowoduje powrót do normalnego trybu roboczego (wskaźnik temperatury).
W menu ustawień na wyświetlaczu pojawi się ―F-0‖.

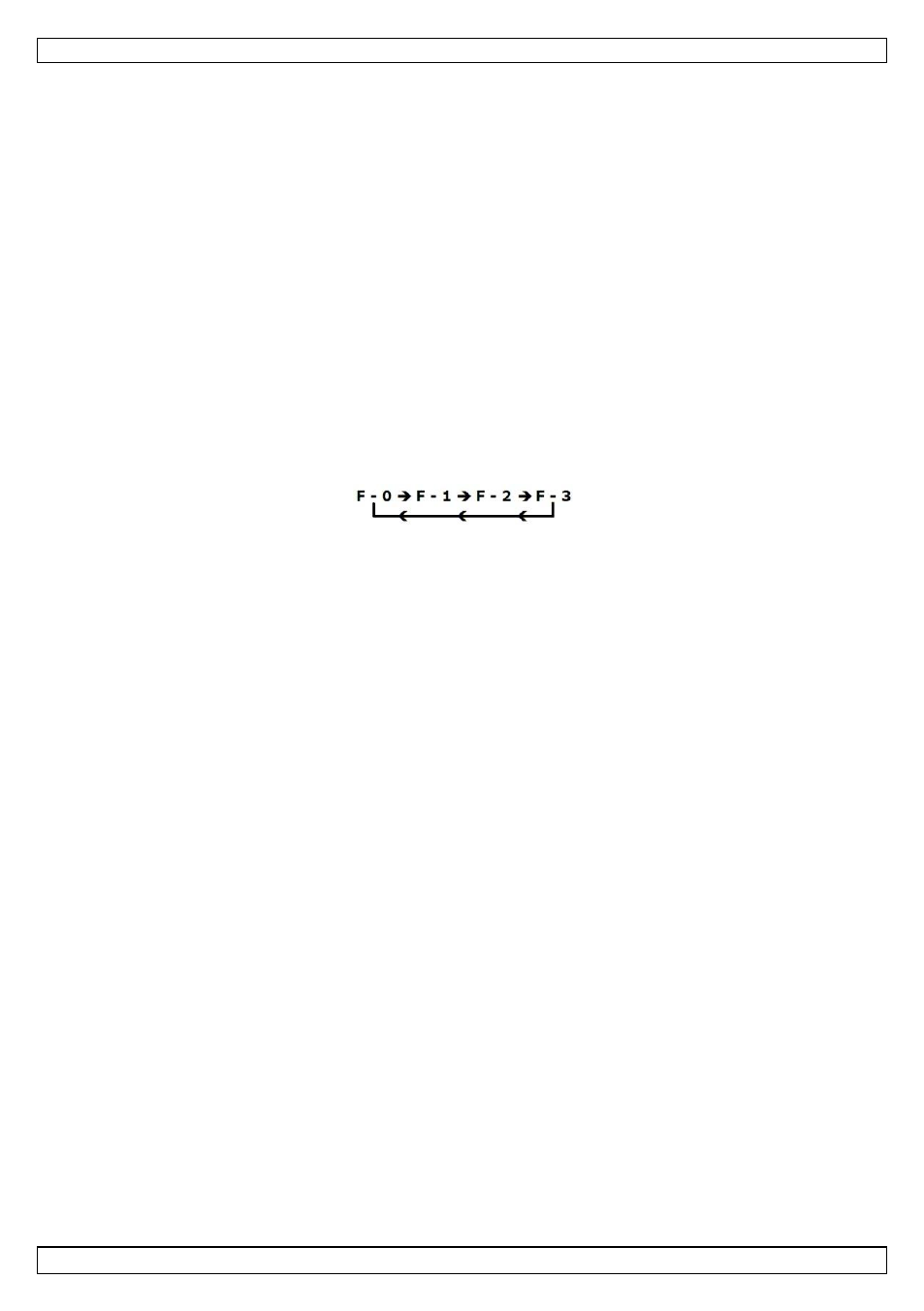

3. W celu wybrania trybów wcisnąć przycisk ▲ [4] lub ▼ [3]. Jeśli w przeciągu 15 sekund nie zostanie
wciśnięty żaden przycisk urządzenie powróci do normalnego trybu pracy.
o F-0: tryb wyjścia z menu
Gdy na wyświetlaczu pojawi się F-0 należy wcisnąć przycisk SET [2], aby wyjść z menu
ustawień i powrócić do normalnego trybu pracy.
o F-1: tryb hasła
Gdy włączony jest tryb hasła, użytkownik nie może zmienić ustawień temperatury stacji, jeżeli
nie zna hasła.
Wcisnąć raz przycisk ustawień [2], aby wejść w tryb hasła. Wcisnąć przycisk ▲ [4] lub ▼ [3],
aby zmienić wyświetlanie z 000 na 100, przy czym 000 oznacza wyłączony tryb hasła, a 100
oznacza włączony tryb hasła. Wcisnąć przycisk ustawień [2], aby powrócić do menu ustawień.
o F-2: tryb korygowania temperatury
Jeżeli wyświetlana temperatura różni się od rzeczywistej temperatury końcówki można
skalibrować wyświetlacza.
Wcisnąć raz przycisk ustawień [2], aby wejść do trybu korygowania temperatury. Wcisnąć
przycisk ▲ [4] lub ▼ [3], aby wprowadzić współczynnik korygowania temperatury (–99 °C ~
+99 °C; –210 °F ~ +210 °F). Np.: gdy wyświetlacz pokazuje 300 °C, a aktualna temperatura
grotu wynosi 290 °C, dodaj 10 °C do przedstawionego trybu korygowania temp. Jeśli obecny
tryb korygowania wynosi 00, zmień go na 10. Jeśli obecny tryb korygowania temp. wynosi -20
ustaw go na -10. Jeśli obecny tryb korygowania temperatury wynosi 20, ustaw go na 30.
Wartości ujemne oznaczone są minusem przed wartością. Wcisnąć przycisk ustawień [2], aby
powrócić do menu ustawień.
o F-3: jednostka temperatury
Wcisnąć raz przycisk ustawień [2], aby wejść do trybu temperatury. Wcisnąć przycisk ▲ [4] lub
▼ [3], aby zmienić jednostkę z °C and °F i odwrotnie. Wcisnąć przycisk ustawień [2], aby
powrócić do menu ustawień.
8.3 Lutowanie
Ważna informacja: Podczas normalnego lutowania nie stosować temperatury przekraczającej 410 °C
(770 °F). Urządzenie może być stosowane przy wyższych temperaturach tylko przez krótki czas,
ponieważ taka czynność skraca żywotność grotu.
Uwaga: W celu uniknięcia poparzenia nie dotykać metalowych części kolby lutowniczej podczas używania
urządzenia ani jego stygnięcia.
1. Ustawić włącznik zasilania [5] w pozycji „1‖ (włączony).
2. Wciskać przycisk do góry (▲) [4], dopóki na wyświetlaczu [1] nie wyświetli się 250 °C (lub 482 °F).
Jednostka [B] wyświetla się obok temperatury [A].
Uwaga: Aby zmienić jednostkę patrz znajdujący się powyżej dział Ustawienia parametrów.
3. Poczekaj aż temperatura ustabilizuje się: wskaźnik ogrzewania [C] zacznie mrygać.
4. Ocynować powierzchnię grotu lutowniczego nakładając nową warstwę ochronną lutu.
