b. Panel trasero (véase figura p.2)
8. Entrada del canal B por conector balanceado 6.35mm mono.
9. Entrada del canal B por conector balanceado XLR.
10. Entrada del canal A por conector balanceado 6.35mm mono.
11. Entrada del canal A por conector balanceado XLR.
12. Selector BRIDGE/STEREO.
13. Salida del canal B (impedancia mín. de los altavoces: 4 Ω).
14. Salida Bridge: se utiliza si el selector #12 está en 'BRIDGE' (impedancia mín. de los altavoces: 8 Ω).
15. Salida del canal A (impedancia mín. de los altavoces: 4 Ω).
16. Portafusibles.
17. Conector cable de alimentación.
c. Señal de entrada balanceada / no balanceada
Los dos canales del amplificador están equipados con una entrada balanceada XLR
(hembra) y un conector balanceado 6.35mm mono.
¡Apantalle los cables de entrada!

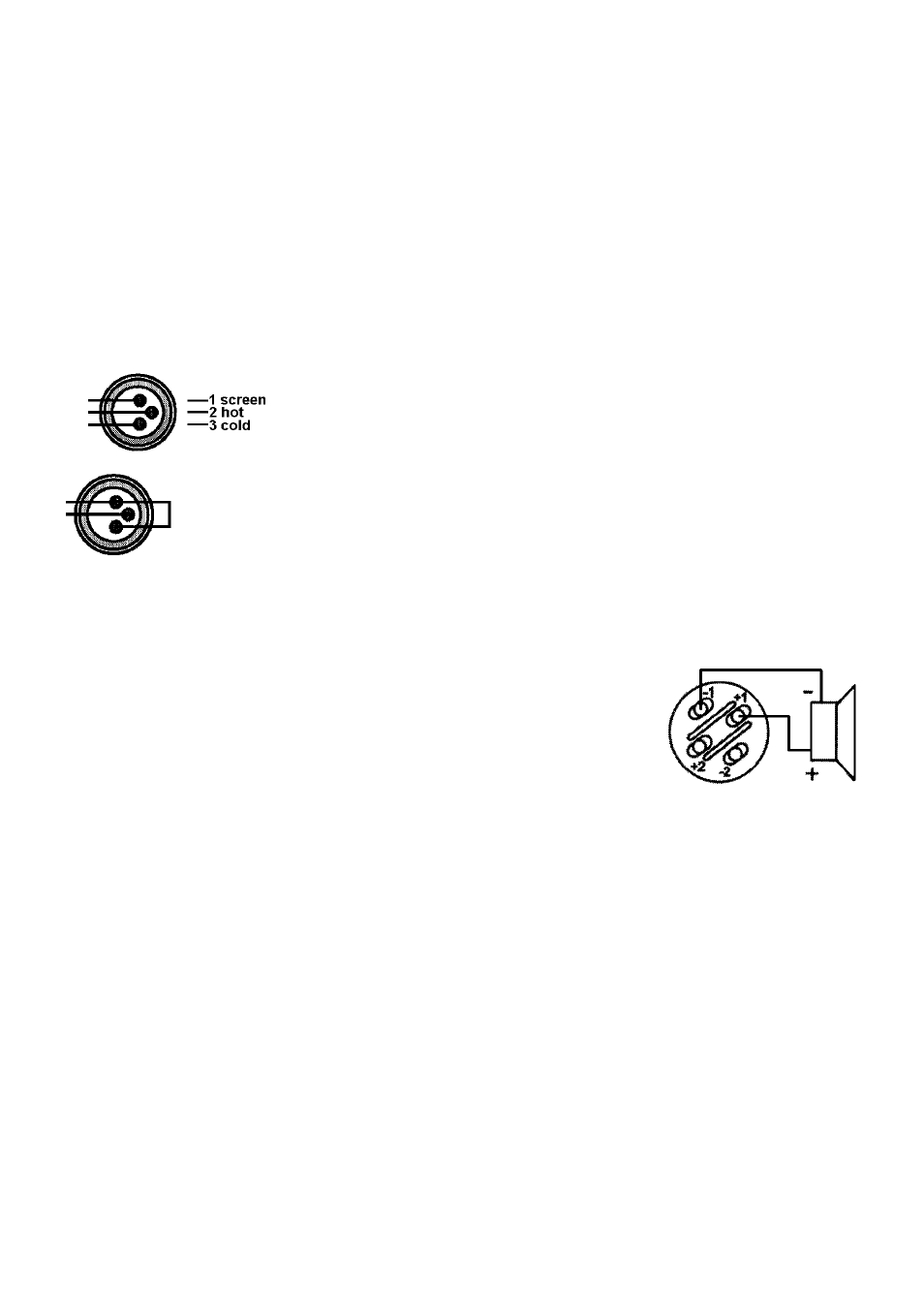

Si se debe conectar una señal de entrada no balanceada al utilizar un conector XLR, conecte los
contactos 1 y 3 (véase figura a la izquierda). Para una señal de entrada no balanceada, puede
también usar el
conector de 6.35mm.
d. Modo mono / Bridge (Puente)
En el modo MONO, sólo está activado la entrada del canal A. Ponga el selector (#12) en BRIDGE.
En el modo BRIDGE, los dos canales (A & B) están interconectados para funcionar como 1 solo canal. Sólo la
entrada de canal A está activada.
Para ambos modos, sólo se puede usar la salida BRIDGE (#14). Los conectores A y
B (#13 & 15) sólo se usan en modo STEREO (selector #12 en posición STEREO).
Haga la conexión (véase la figura a la derecha, con un conector profesional (tipo
CAS101):
e. Modo estéreo
En el modo STEREO, conecte los canales A y B con conectores XLR o 6.35mm. Ponga el selector (#12) en
STEREO. Use los conectores de salida A y B (#13 & 15).
f. Modo paralelo
En el modo mono o puente, normalmente sólo se puede mandar un sistema de altavoces a causa de la impedancia
mínima de 8Ω.
Si, por ejemplo, se debe controlar varios sistemas de altavoces, ponga los canales A y B en el modo paralelo:
- conecte la señal de entrada al conector XLR del canal A.
- conecte los conectores 6.35mm de los canales A y B con un cable de conexión apantallado.
- coloque el selector (#12) en STEREO.
- conecte los altavoces a los conectores de salida A y B (#13 & 15).
6. Limpieza y mantenimiento
1. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
2. No modifique o adapte la caja y las partes de montaje.
3. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
4. Desconecte el aparato de toda fuente antes de limpiarlo.
