VTTEST11 7 VELLEMAN
VTTEST11 – DETECTOR / COMPROBADOR DE CABLE
1. Introducción & Características
¡Gracias por haber comprado el VTTEST11! Lea atentamente las instrucciones del manual antes de usarlo.
Verifique si el aparato ha sufrido algún daño en el transporte antes de la puesta en marcha. Si es el caso, no
conecte el aparato a la red y póngase en contacto con su distribuidor.
El VTTEST11 le permite comprobar y detectar cableado y determinar la polaridad de conexiones RJ12.

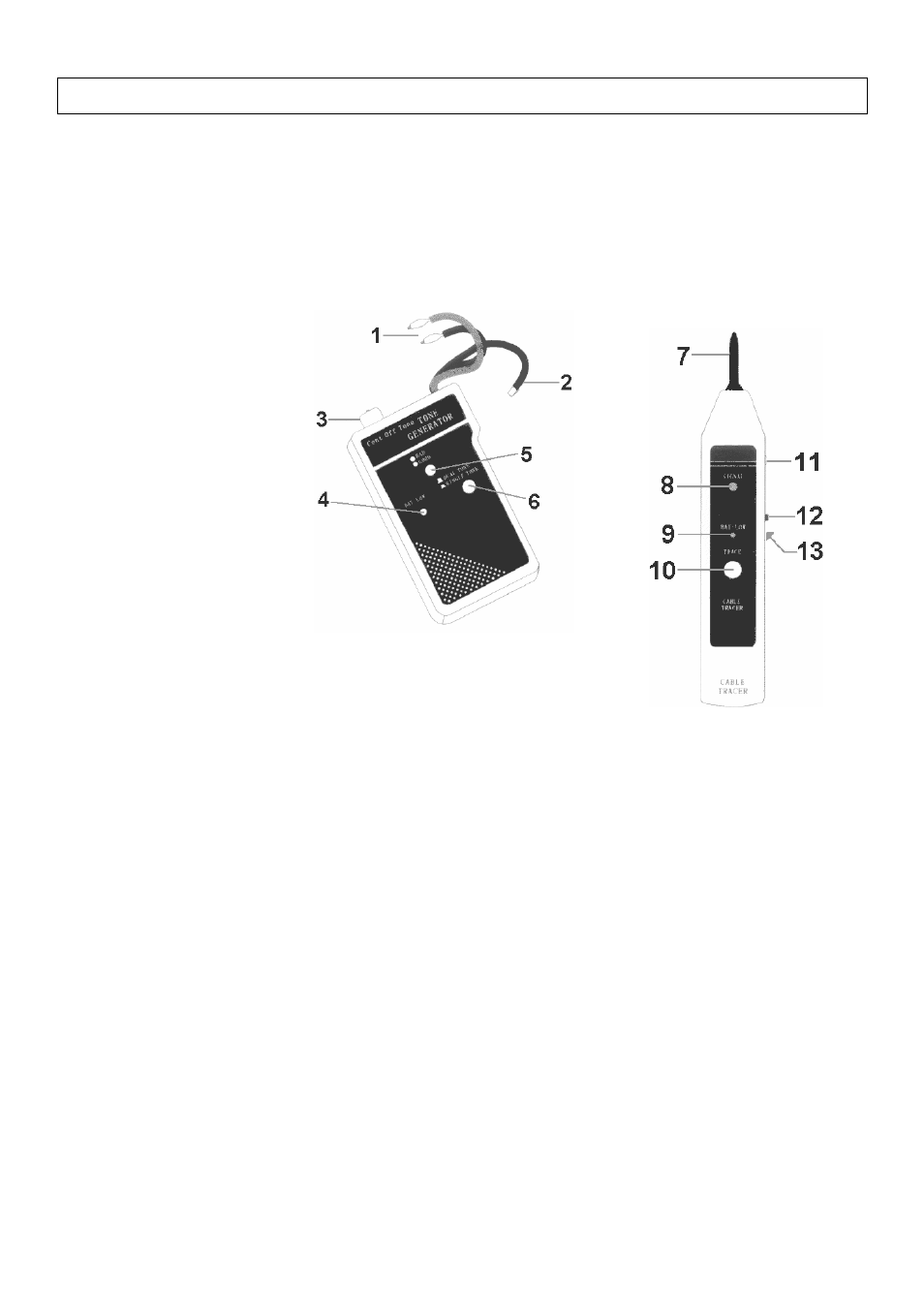

2. Contenido
a. Generador de sonido
1. Cables de prueba (2)
2. Conector de prueba RJ12
3. Selector modo
4. LED de batería baja
5. LED de señal
6. Selector de la señal audio
b. Sensor
7. Punta de prueba
8. LED de señal
9. LED de batería baja
10. Botón de detección
11. Ajuste del volumen (en el lado)
12. Selector modo (en el lado)
13. Altavoz (en la parte trasera)
3. Especificaciones técnicas
a. Generador de sonido
Tensión de trabajo
9Vdc ±15%
Corriente de trabajo 10mA (sonido intermitente); 20mA (sonido continuo)
Dimensiones (LxAnxAl) 115 x 62 x 27
Peso ± 130g
Salida onda cuadrada ± 10Vpp
1. Frecuencia audio simple ± 900Hz
2. Frecuencia audio doble ± 900-1000Hz
b. Sensor
Tensión de trabajo
9Vdc ±15%
Corriente de trabajo 25mA (L)
80mA (SP @ volumen máx.)
100mA (S&L @ volumen máx.)
Dimensiones (LxAnxAl) 205 x 40 x 38
Peso ± 80g
Sensibilidad de recepción máx. >30mV
Volumen de salida máx. ± 120dB
